| 品牌 : | 三科閥門 | 型號 : | U11SM |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
一、產品概述：

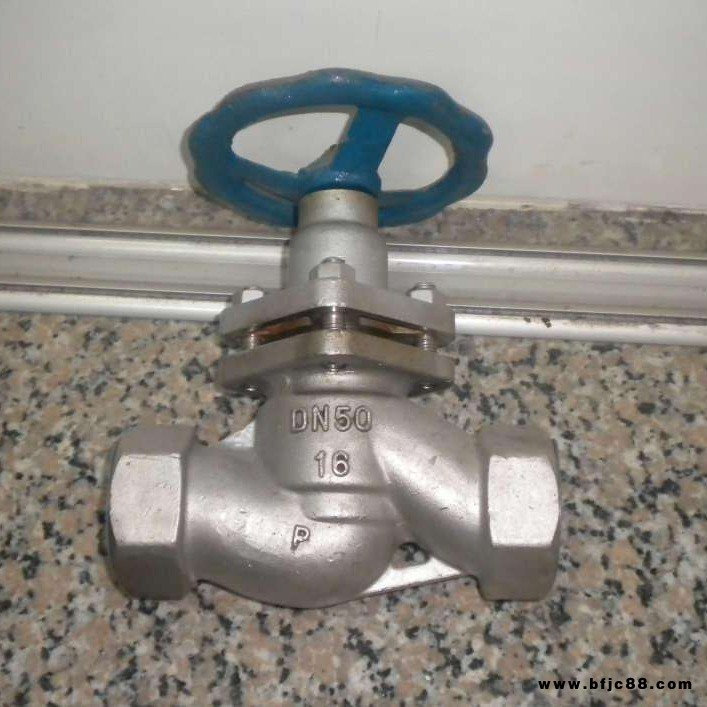

? ?U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。內螺紋柱塞閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜 了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了內螺紋柱塞閥的使用壽命。
二、產品特點：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜 了內外泄漏。
4、關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
三、性能參數：
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
不銹鋼 | ≤200℃ | 、 | 通徑范圍 |
含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl 5-300mm |
四、連接尺寸：
?
公稱通徑? | U11SM、UJl1H-1.6 25.40 C．P．R?主要結構尺寸及外形尺寸 | |||||||
閥體長度? | 接頭長度? | 接頭長度? | 手輪直徑 | 管螺紋?G? | 關閉高度 | 開啟高度? | 重量? | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
