| 品牌 : | 三科閥門 | 型號 : | U41SF |
| 材質 : | 鑄鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、油品、氣體 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動、氣動、電動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | FKM |

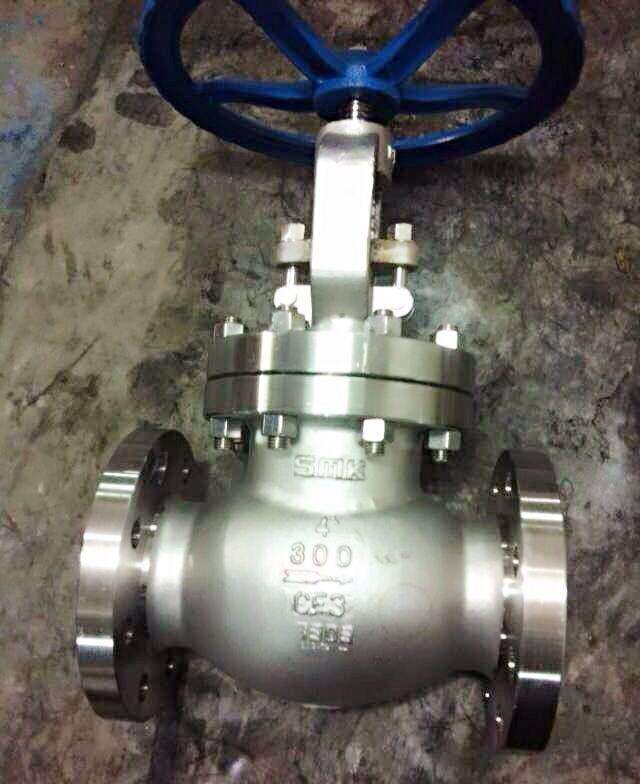

U41SF美標柱塞閥
一、美標柱塞閥簡介：
? ? ? ? ? ?U41SF美標柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
?
二、美標柱塞閥工作原理:
? ? ? ? ? ?當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
?
三、美標柱塞閥性能參數：
閥體材質 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
密封面材質 | H、Y、W、SM |
工作壓力 | 1.6-10MPA |
工作溫度 | -20°C-450°C |
閥門口徑 | DN15-DN300 |
連接方式 | :法蘭、內螺紋 |
傳動方式 | 手動、蝸輪傳動 |
適用介質 | 水、油品、氣體、燃氣、酸類 |
制造標準 | 美標 |
?
四、美標柱塞閥主要零件材料：
閥體 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
柱塞 | 鉻鎳鈦不銹鋼 |
導向環 | 304不銹鋼 |
密封圈 | 加柔性石墨（PTFE） ? |
上蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
銅螺母 | 銅合金 |
閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
?
