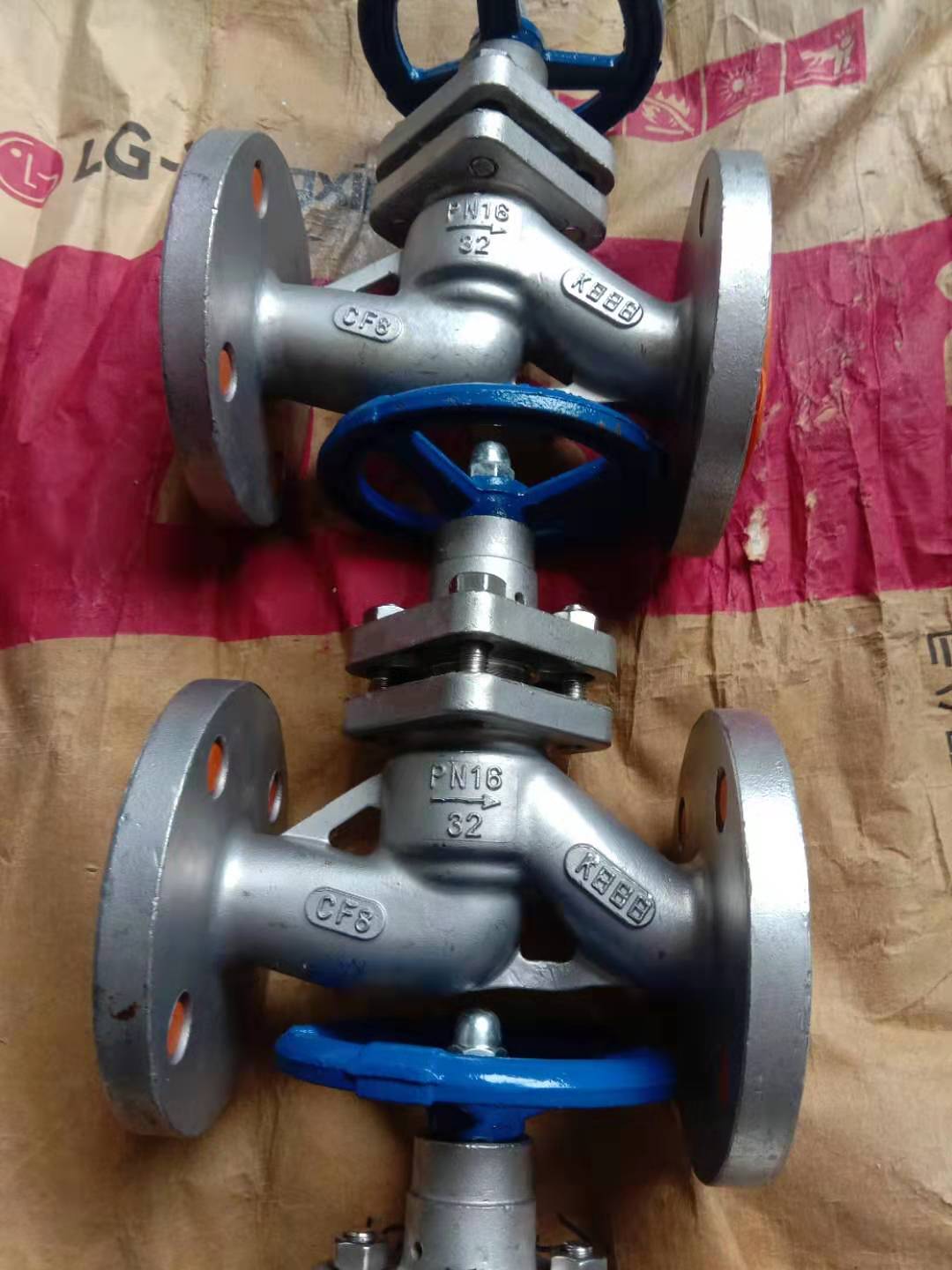

    三科閥門供應U41S不銹鋼柱塞閥、不銹鋼法蘭柱塞閥、法蘭柱塞閥
    產品: 瀏覽次數:639三科閥門供應U41S不銹鋼柱塞閥、不銹鋼法蘭柱塞閥、法蘭柱塞閥
    品牌: 三科閥門
    單價: 380.00元/臺
    最小起訂量: 1 臺
    供貨總量: 10000 臺
    發貨期限: 自買家付款之日起 天內發貨
    有效期至: 長期有效
    最后更新: 2023-04-04 15:58

    詳細信息
    品牌 : 三科閥門 型號 : U41S
    材質 : 鑄鋼 連接形式 : 法蘭
    公稱通徑 : 齊全 適用介質 : 水、蒸汽、油品
    壓力環境 : 常壓 工作溫度 : 常溫
    標準 : 國標 流動方向 : 單向
    驅動方式 : 手動 零部件及配件 : 配件
    用途 : 截止 類型(通道位置) : 二通式
    密封材料 : PTFE

    一、產品概述

    ? ? ? ? ? U41S不銹鋼柱塞閥的柱塞表面經過高精度外圓磨床加工而成,密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用,從而提高了柱塞閥的使用壽命。法蘭柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上,閥桿部位無泄漏,是鍋爐蒸汽 理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本,還提供了清潔安全的工作環境。


    二、工作原理

    ? ? ? ? ?U41S不銹鋼柱塞閥當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性。


    三、產品特點:

    1、開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損。

    2、密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。

    3、在閥門中柱塞與密封環間采用過盈配合,從而保證了閥門的密封性,杜 了內外泄漏。

    4、關閉時,柱塞插入下密封圈,截斷流道;開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。


    四、連接尺寸:

    1.6MPa????????U41SM-16Z???????????U41SM-16C???????????????U41SM-16P/R

    公稱通徑 DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    主要外
    形尺寸
    及連接
    尺寸
    (mm)

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    698

    787

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    280

    335

    405

    460

    520

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    355

    410

    470

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    155

    185

    210

    265

    320

    375

    435

    b

    14

    14

    14

    16

    16

    16

    18

    20

    20

    22

    24

    26

    30

    30

    34

    Z-φd

    4-φ14

    4-φ14

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ23

    12-φ23

    12-φ25

    12-φ25

    16-φ25

    H

    133

    140

    165

    180

    200

    226

    267

    300

    340

    388

    410

    498

    580

    985

    110

    重量

    kg

    3.6

    4.5

    6

    8.8

    12

    16

    22

    30

    42

    62

    88

    155

    240

    330

    540
