| 品牌 : | 三科閥門 | 型號 : | UJ41SM |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
一、產品簡介：

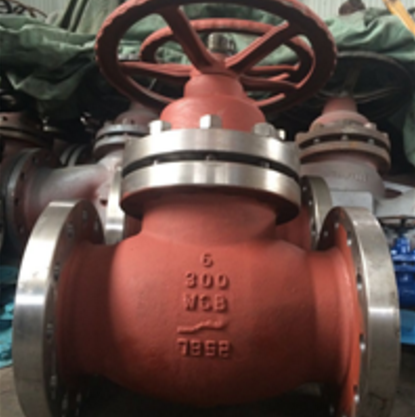

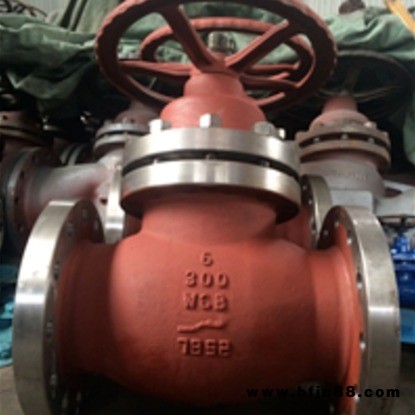

? ? ? ? UJ41SM 美標柱塞閥全部采用美國標準 (ANSl) 及美國石油學會標準 (APl) 的連接、使用壓力在 150LB-300LB 。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
二、工作原理：
? ? ? ? UJ41SM 美標柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜 了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
三、連接尺寸：
DN(mm)/? | UJ41H(Y)-150LB??????????? U41SM-150LB | |||||||||||||||
1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | |
L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
DO | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 |
D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 |
g | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 |
b | 10 | 111 | 12 | 13 | 15 | 16 | 18 | 19 | 24 | 24 | 26 | 29 | 31 | 32 | 35 | 37 |
Z-φd | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 |
四、安裝和維修：
1 、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
2 、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
3 、本公司生產的柱塞閥出廠前均按 ZBJ16006 進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
4 、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
