| 品牌 : | 三科閥門 | 型號 : | U44SM |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
一、產品概述：

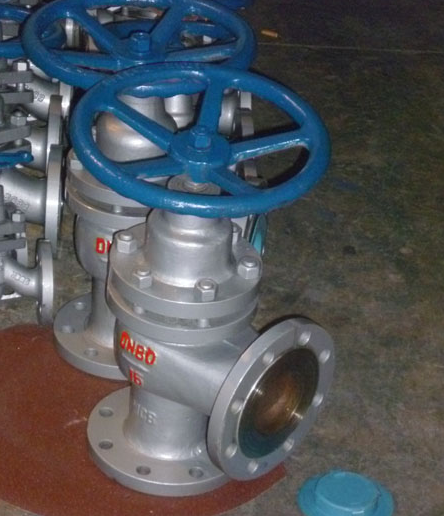

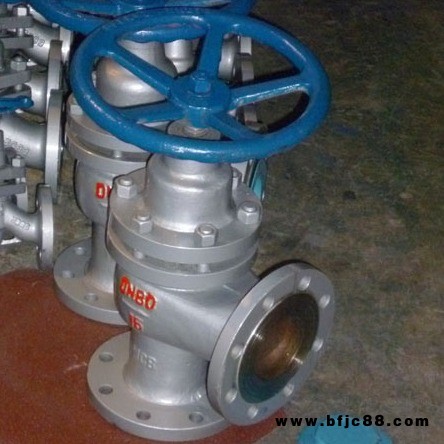

? ?U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。
二、工作原理：
? ?U44SM角式柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。
三、產品特點：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜 了內外泄漏。
4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
四、連接尺寸：
?
型號 | 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||
L0 | H | W | D | D1 | D2 | b | Z-Φ d | ||
? ? ? ?U(J)44SM-16cP | 15 | 65 | 190 | 100 | 95 | 65 | 45 | 12 | 4-14 |
20 | 75 | 210 | 100 | 105 | 75 | 55 | 12 | 4-14 | |
25 | 80 | 220 | 120 | 115 | 85 | 65 | 12 | 4-14 | |
32 | 90 | 250 | 140 | 135 | 100 | 78 | 13 | 4-18 | |
40 | 100 | 280 | 160 | 145 | 110 | 85 | 13 | 4-18 | |
50 | 115 | 300 | 180 | 160 | 125 | 100 | 13 | 4-18 | |
65 | 145 | 320 | 200 | 180 | 145 | 120 | 15 | 4-18 | |
80 | 155 | 340 | 240 | 195 | 160 | 135 | 17 | 8-18 | |
100 | 175 | 420 | 280 | 215 | 180 | 155 | 17 | 8-18 | |
125 | 200 | 440 | 320 | 240 | 210 | 185 | 19 | 8-18 | |
150 | 240 | 530 | 350 | 280 | 240 | 210 | 21 | 8-23 | |
200 | 300 | 610 | 400 | 335 | 295 | 265 | 23 | 12-23 | |
250 | 325 | 730 | 520 | 405 | 355 | 295 | 27 | 12-25 | |
300 | 375 | 850 | 640 | 460 | 410 | 385 | 28 | 12-25 | |
350 | 394 | 970 | 460 | 520 | 470 | 435 | 30 | 16-25 | |
400 | 457 | 1100 | 900 | 580 | 525 | 485 | 32 | 16-30 | |
