| 型號 : | XZ43X | 品牌 : | 三科閥門 |
| 材質 : | 鑄鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 否 | 公稱通徑 : | 齊全 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動、氣動、電動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通 | 適用介質 : | 水、油品 |

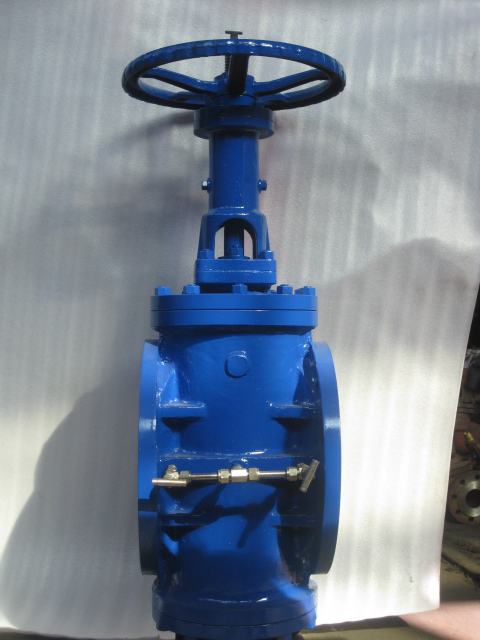

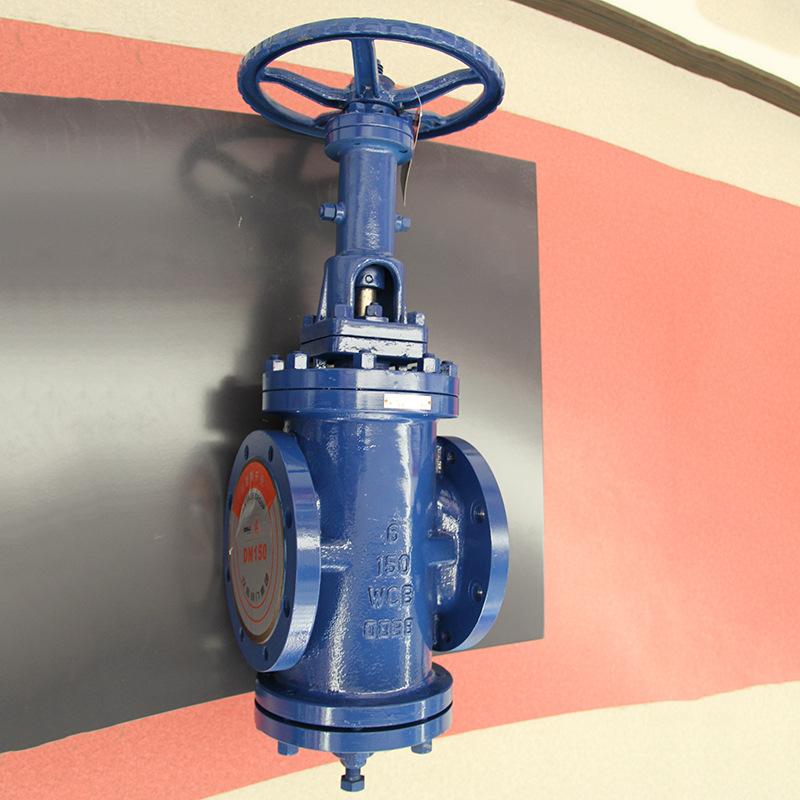

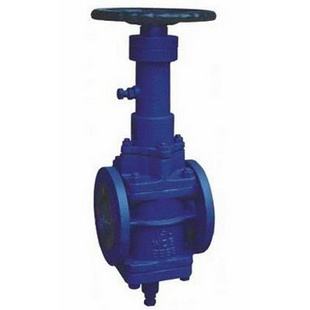

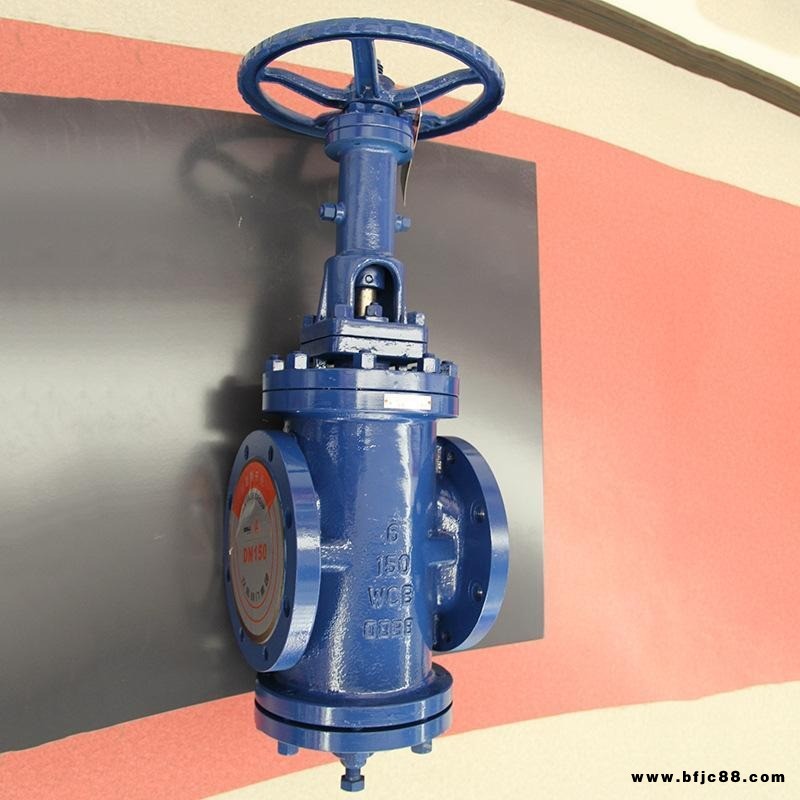

XZ43X軌道式旋塞閥
一、結構特點：
①XZ43X軌道式旋塞閥在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小；
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球對管道進行清洗，克服了縮徑閥門的缺點；
④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
二、標準規范：
設計制造標準：API 6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.2
壓力溫度等級：ASME B16.34
試驗檢驗標準：API 598、API 6D
三、技術規范：
結構形式 | BB-BG |
驅動方式 | 手輪、傘齒輪、手柄 |
設計標準 | API599、API6D |
結構長度 | ASME B16.10 |
連接法蘭 | ASME B16.5 |
試驗和檢驗 | API598.API6D |
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
四、性能規范：
| 公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
五、零部件材質：
| 序號 | 名稱 | 材質 |
| 1 | 下蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | O型圈 | 橡膠 |
| 3 | 密封圈 | 氟橡膠 |
| 4 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | 閥體 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 6 | 閥栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 7 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 8 | 閥蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | 填料 | 柔性石墨+不銹鋼 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 11 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
| 12 | 閥桿螺母 | 銅合金 |
13 | 閥桿螺母蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 14 | 支架 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 15 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 16 | 導向螺栓 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 17 | 銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 18 | 閥片 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
