| 型號 : | BTX41H | 品牌 : | 三科閥門 |
| 材質 : | 鑄鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 否 | 公稱通徑 : | 齊全 |
| 結構形式 : | 注油式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動、氣動、電動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通 | 適用介質 : | 水、油品、瀝青 |

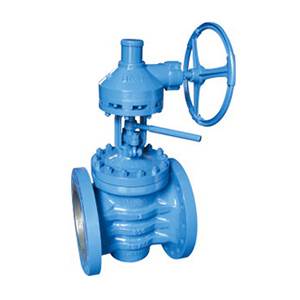

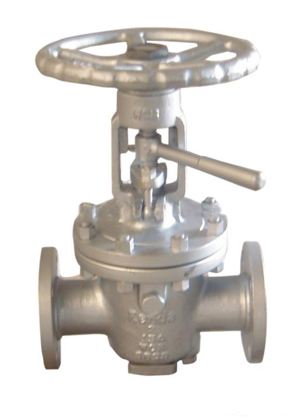

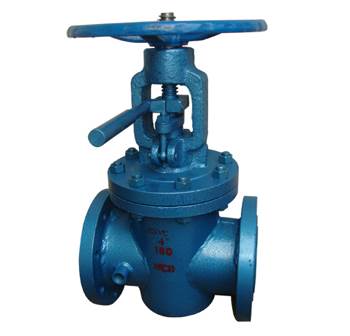

BTX41H美標保溫提升式旋塞閥
一、美標保溫提升式旋塞閥結構特點：
1、BTX41H美標保溫提升式旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
二、美標保溫提升式旋塞閥執行標準：
設計與制造: API 599, API 6D
結構長度: ANSI B 16.10
法蘭尺寸: ANSI B 16.5
對焊連接尺寸: ANSI B16.25
試驗與檢驗: API 598, API 6D
三、美標保溫提升式旋塞閥技術規范：
| 結構形式 | BB-BG-OS&Y |
| 驅動方式 | 手輪、傘齒輪、手柄 |
| 設計標準 | API599、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598.API6D |
四、美標保溫提升式旋塞閥性能規范：
| 公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 150 | 3.0 | 2.2 | ≤550℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 | ||
| 1500 | 37.5 | 27.5 |
