| 品牌 : | 三科 | 型號 : | HBGP4X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 轉速 : | 0 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 自動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 |
一、產品簡介：

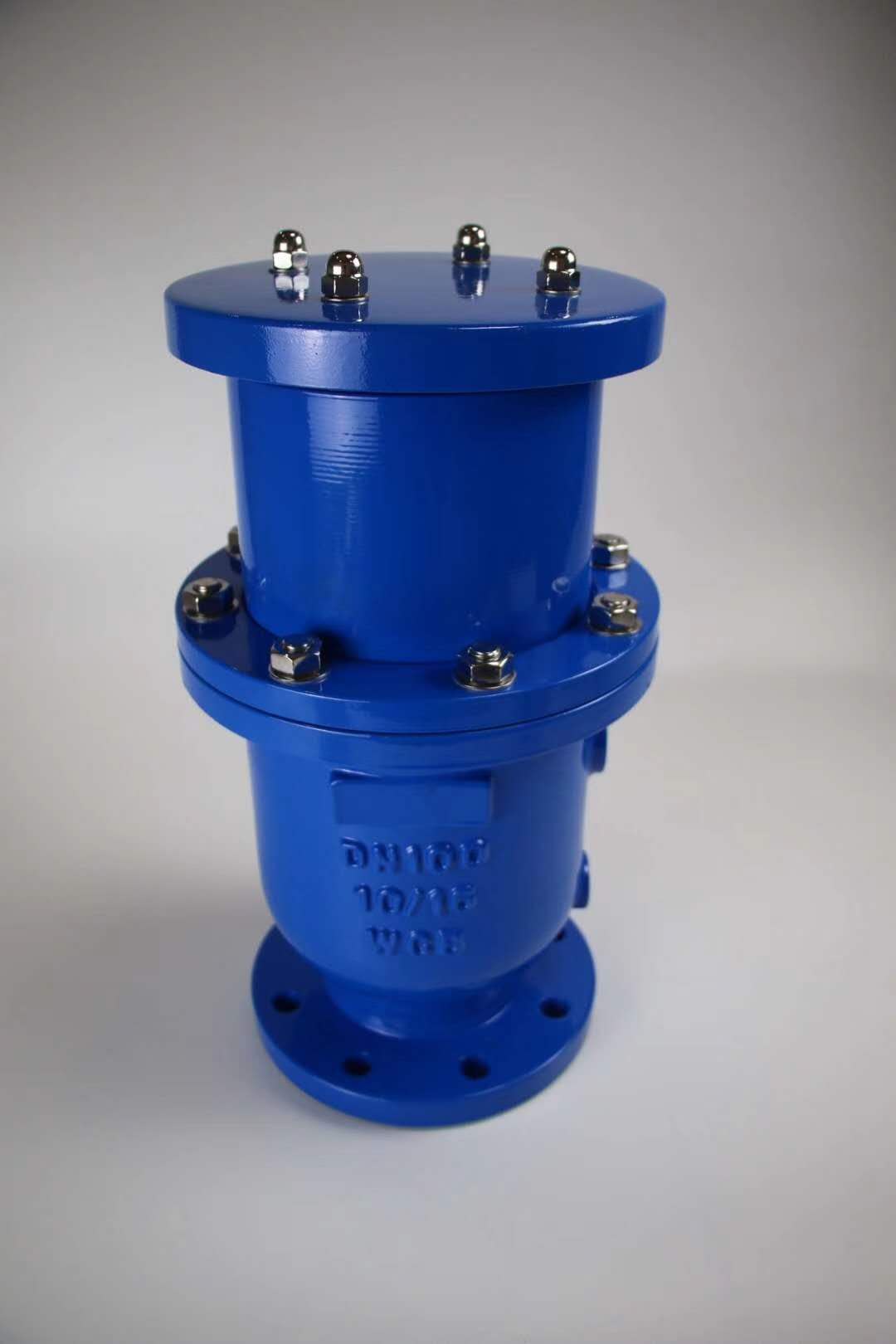

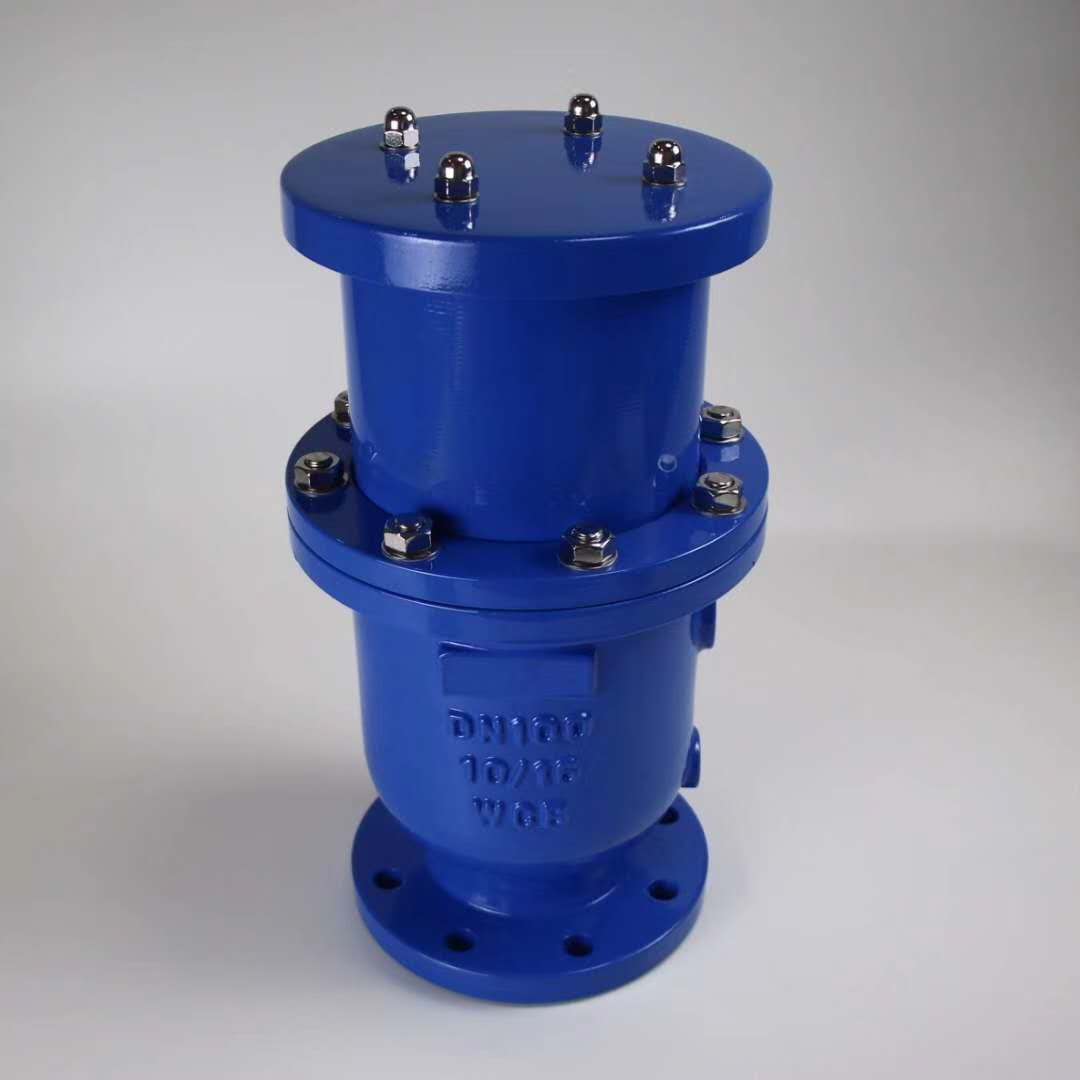

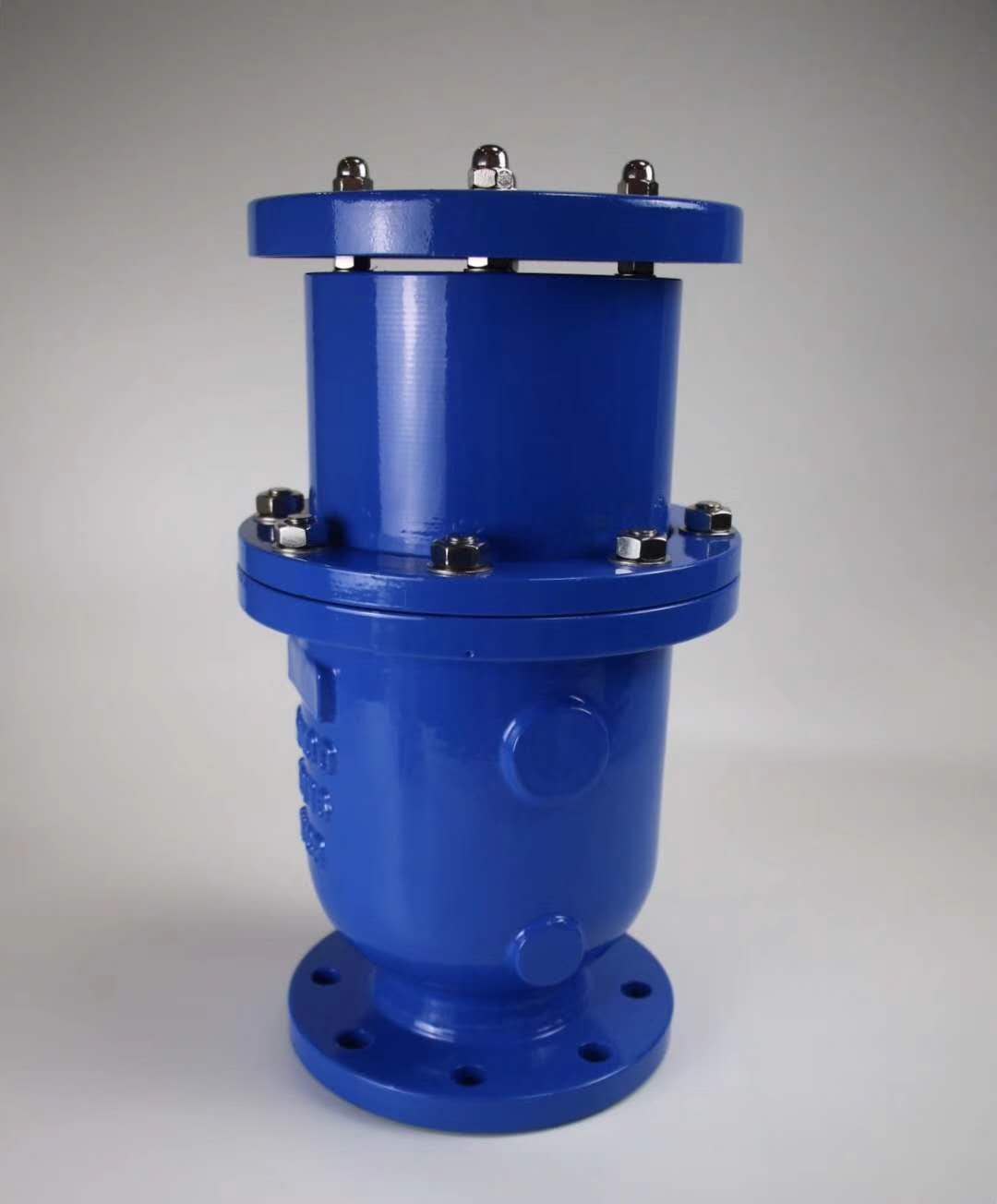

角型防水錘排氣閥HBGP4X安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等（具體安裝以實際工況為準），充水時高速排氣；當充水過快時節流排氣保證充水安全；滿管時持續微量排氣；管道泄水放空時高速吸氣破壞真空防止管道形成負壓。
二、產品特點：
角型防水錘排氣閥由角型排氣閥和排氣節流裝置組成，微量排氣閥集成于角型空氣閥內，它集高速排氣不吹堵防止關閥水錘、節流排氣保證安全充水速度和防止彌合水錘、持續可靠微量排氣以提高輸水效率、高速吸氣防止管路產生負壓等功能于一體，是取代傳統高速進排氣閥、復合式高速進排氣閥的新產品。
三、工作原理：
當管線充水時，高速氣流通過閥體下部入口進入閥體，沿閥體與護筒之間的環形通道進入到閥體上部，再通過護筒窗口、閥蓋孔、節流塞和節流筒之間的通道、密封板、防護罩，排入大氣；高速排出的氣流基本不直接吹向浮球和滑動體，故高速排氣時不會發生吹堵現象，在高速排氣壓差低于設定值前，節流塞保持不動。
四、性能參數：
公稱通徑：DN50—DN300
公稱壓力：1.0Mpa-6.4Mpa
適用介質：原水、清水等
適用溫度：0—80℃
