| 品牌 : | kasry | 型號 : | xy125-6 |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 自動 | 驅動形式 : | 自動 |
| 用途 : | 切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 根據客戶需求 | 切割厚度 : | 1620 |
| 頻率 : | 根據等離子電源 | 輸入電壓 : | 220 |
| 額定輸入電源容量 : | 根據等離子電源 | 輸出電流調節范圍 : | 根據等離子電源 |
| 空載電壓 : | 根據等離子電源 | 額定負載持續率 : | 100 |
| 功率 : | 根據等離子電源 | 功率因素 : | 根據等離子電源 |
| 效率 : | 100 | 絕緣等級 : | aA |
| 外殼防護等級 : | A | 安裝占地 : | 9x34 |
| 外形尺寸 : | 9x34x1.8 | 工具凈重 : | 10000 |
| 產地 : | 山東省 | 是否進口 : | 否 |
| 訂貨號 : | xy125 | 貨號 : | xy1255 |
| 主要下游平臺 : | 速賣通 | 主要銷售地區 : | 中國 |
| 有可授權的自有品牌 : | 是 | 是否跨境貨源 : | 是 |
型鋼切割機型鋼工字鋼切割機數控H型鋼切割機 大型切割機
◆名稱：型鋼切割機器人
◆用途：型鋼切割機器人模塊組包括切割單元、輥輪架、夾鉗機構通過各傳輸輥道輸送到切割位置，由切割裝置對型鋼、槽鋼任意相貫搭接形式，實現相貫口型及開孔的熱切割加工設備。
◆機床長度尺寸：整個切割機組的總長度為18500mm，保證接受 被切原材料12000mm.
◆適用工件材料：碳素結構鋼，不銹鋼。
二、主要技術參數

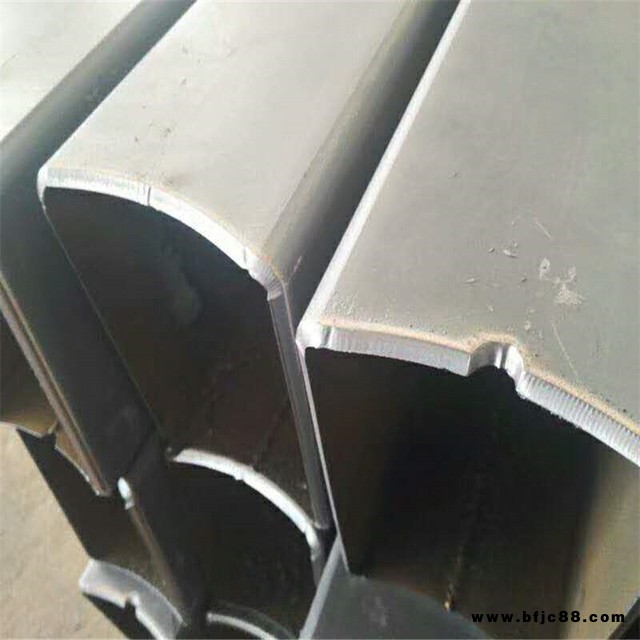

編號 | 項 ????目 | 參 ????數 |
1 | 槽鋼 型鋼 | 100mm-400mm |
2 | 切割方式 | 等離子 |
3 | 等離子電源 | 海寶125A |
4 | 等離子切割管壁厚度 | 垂直切割1-25mm |
5 | 有效切割 | 12m |
6 | 切割長度精度 | ±1.5mm |
7 | 切割圖形 | 依雙方確認的圖紙（技術協議簽訂時提供） |
8 | 機器人控制軸 | X軸：外部管件軸向水平送料軸 |
U軸：割炬左右移動軸 | ||
Y軸：割炬偏擺軸 | ||
Z軸：割炬升降軸 | ||
9 | 切割速度 | 10～2000mm/min |
10 | 移動速度 | 10～6000 mm/min |
11 | 待割管 重量 | 1000Kg |
12 | 零件的切割形式 | 定長直切斷及開孔功能。 |
13 | 切割精度執行標準 | ISO9013-2002ISO8206-1991JB/T10045.4-1999JB |
控制軸列表如下：
序 | 名稱 | 說明 | 電機功率 |
1 | X軸 | 外部管件軸向水平送料軸 | 1.5KW |
2 | U軸 | 割炬左右移動軸 | 0.4KW |
3 | Y軸 | 割炬偏擺軸 | 0.4KW |
4 | Z軸 | 割炬升降軸 | 0.75KW |
三、系統構成概述
設備總圖
?
三維視圖
?
?
?
圖片僅供參考
????????????????????????????
3.2系統主要機構說明
3.2.1切割單元
?
?
?
◆功能：通過系統控制外部軸包含切割頭完成對工件的切割工作。
?
◆構成：主要由切割站框架式裝置、切割頭等組成，該結構底盤水泥基礎預埋固定保證高速運轉?。
?
◆特點：外部軸均采用伺服電機驅動，精密直線導軌導向，從而保證外部軸和切割頭整體運行精度，
?
????????將復雜的切割軌跡轉變?yōu)楹唵蔚亩喾较驍M合軌跡，各方向運行簡單，穩定性好，整體結構穩??
??
????????定。
???
?
3.2.2原材料輥輪架??????
?
◆功能：提供原料送進輥輪架。
◆構成：主要由3組輥輪架、側邊定位輪組成。當原材料放入輥輪架后，有2組氣缸將工件側推到基準定位滾上，保證工件的送進準確性。
?
◆特點：結構簡單，運行簡潔，送進精度 率高。
3.2.3送進小車和小車軌道
◆功能：實現工件的自動送進。
◆構成：采用伺服電機控制送進小車完成定位及夾緊裝置。
????????◆特點：采用液壓夾緊，節省人工。小車軌道使用精密導軌、齒條，送進平穩準確性高。??
四、控制系統的基本配置及功能：
4.1控制系統硬件：
???????◆?工控機????????????????研華工控一體機
???????◆運動控制卡????????????固高控制板卡?
???????◆電氣控制柜????????????KASRY
?4.2控制系統軟件：
???????◆操作系統??????????????中英文WindowsXP視窗系統
???????◆相貫線編程軟件????????KASRY ?AutoPipe ????
???????◆運動控制軟件??????????KASRY
?4.3控制系統功能：系統具有人性化的交互界面，操作簡單；
???????◆直觀的三維相貫線成像；
???????◆動態切割仿真；
???????◆快速自動定位、暫停、加減速控制；
???????◆具有原軌跡返回再返切功能
???????◆自動報警顯示及自動診斷功能
?◆在線和離線的編程方式；
?◆通過U盤外部交換信息；
4.5KASRY控制系統界面
4.1中文操作界面
?
?
4.2切割圖形顯示界面
