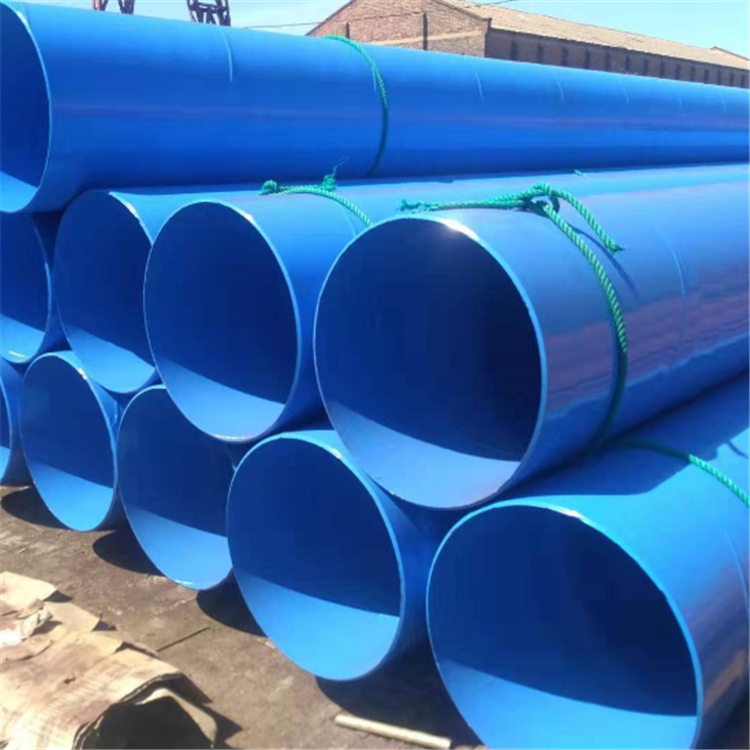

涂塑復合鋼管也叫涂塑鋼管，涂塑鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內表面熔融涂敷上一層塑料層，在其外表面涂敷上塑料層或其他材料防腐層的鋼塑復合產品。
本產品是國內新發展的一種新型管道材料，采用內外均有涂塑保護層，中間為增強焊接鋼管或無縫承壓鋼管的復合結構，克服了鋼管本身存在的易生銹、腐蝕、高污染、及塑料管強度低、易變形的缺陷，整合了鋼管和塑料產品的共同優點，屬于國家推廣使用的環保產品。涂塑復合鋼管是在鋼管內壁融溶一層厚度為 0.5 ～ 1.0mm 的聚乙烯（PE ）樹脂、乙烯－ 共聚物（EAA）、環氧（EP）粉末、無毒聚丙烯（ PP ）或無毒聚氯乙烯（PVC）等有機物而構成的鋼塑復合型管材，它不但具有鋼管的高強度、易連接、耐水流沖擊等優點，還克服了鋼管遇水易腐蝕、污染、結垢及塑料管強度不高、消防性能差等缺點，設計壽命可達50 年。主要缺點是安裝時不得進行彎曲，熱加工和電焊切割等作業時，切割面應用生產廠家配有的無毒常溫固化膠涂刷。主要規格有DN15 —DN300 。
涂塑復合鋼管主要型號分為： GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)、HY1-GEP-DN100、HY1-XEP-DN150
按涂覆形式分：
內涂覆鋼管；內外涂覆鋼管。
根據內涂層材料的不同分為：
聚乙烯涂層鋼管；環氧樹脂涂層鋼管、內環氧外聚乙烯鋼管、內環氧外三層結構聚乙烯鋼管。
涂塑復合鋼管分類
產品型號由產品代號、涂覆材料代號、涂覆形式、公稱通徑、基管類別等組成。
基管類別：焊接鋼管,H；無縫鋼管，W。
公稱通徑 （mm）
涂覆形式：內外涂覆，D；內涂覆：省略不標。
內涂覆材料代號：環氧樹脂，EP。
自動噴水滅火系統用涂覆鋼管。
示例：ZSPT- EPD/150-H表示基管為焊接鋼管、公稱通徑為DN150 mm的環氧樹脂內外涂覆鋼管。
生產工藝介紹
涂塑復合鋼管分為：熱浸塑工藝，內外噴涂工藝，滾塑工藝，淋涂工藝，吸涂工藝，熔結纏繞工藝等。
熱浸塑采用：流化床浸塑，一次性成膜法。又稱涂塑鋼管一代防腐，內外聚乙烯。
內外噴涂工藝：采用靜電吸附理論，通過鋼管前處理，用噴槍進行噴涂聚乙烯或環氧樹脂粉末。又稱涂塑鋼管二代防腐，內外環氧復合鋼管。
淋涂工藝：又稱幕簾法，通過盛有粉末的篩子采用淋涂的方式，涂覆在加熱后的鋼管外壁上。如圖所示：
此工藝可以生產外聚乙烯內環氧復合鋼管。又稱涂塑鋼管三代防腐。
熔結纏繞工藝：采用熱熔結纏繞法，熱熔膠和聚乙烯采用擠出機的形式纏繞在加熱后的鋼管上，發生反應形成三層結構，全稱是熔結環氧/擠塑聚乙烯結構防護層。如圖所示：
此工藝可以生產外三層結構聚乙烯內熔結環氧復合鋼管。又稱涂塑鋼管第四代防腐。
外觀涂覆層應光滑平整，無劃痕、無裂紋及針孔和粘附異物等缺陷。

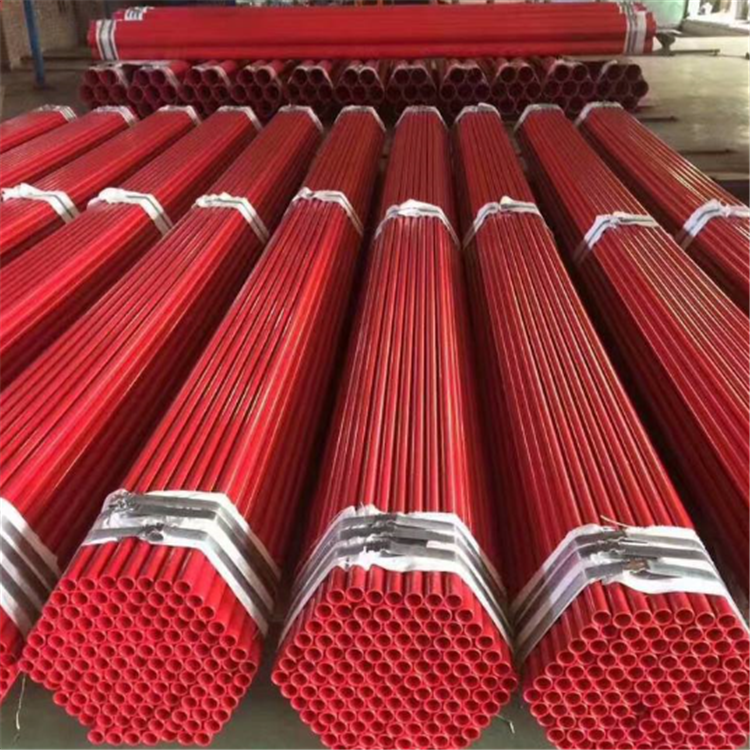

鋼管外涂覆層應為紅色（消防），黑色或灰色（輸水）。
涂覆鋼管上應有清晰、耐久性標志,標志內容應至少包括：產品型號、基管規格及壁厚、執行標準、生產企業名稱或商標、生產日期或批號等。
連接形式
帶有螺紋、法蘭、溝槽連接、雙金屬焊接的涂覆鋼管，其連接形式應符合GB/T 7306.2、GB/T 9119、GB5135.11的規定。大口徑管采用焊接（內襯不銹鋼免修補技術）。
公稱通徑 DN mm涂層厚度 mm
DN≤65>0.30
DN≥80>0.35
外表面性能
1）、產品標準
內防腐：《給水涂塑復合鋼管》CJ/T120-2008
外防腐：《埋地鋼質管道聚乙烯防腐層》GB/T23257-2009
GB/T5135.20-2010涂覆鋼管標準
《建筑給水涂塑復合管管道工程技術規程》CECS125：2001
《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219-1998
2）、工程標準
《建筑給水排水設計規范》 GB 50015-2003
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
性能指標
1、涂層附著力：聚乙烯涂塑層附著力≥30N/cm，環氧樹脂涂層的附著力為1～3級。
2、彎曲性能：公稱通徑不大于50mm鋼塑管進行彎曲，彎曲后不發生裂紋，鋼與內外塑層之間不發生分層現象。
3、壓扁性能：公稱通徑大于50mm，不超過600mm的鋼塑管進行壓扁，壓扁后不發生裂紋，鋼與內外塑層之間不發生分層現象。
4、衛生要求：輸送生活飲用水、冷熱水的鋼塑管的內塑料層應符合GB/T 17219的要求。
5、涂覆塑層針孔試驗：用電火花檢測儀，對提供試驗的鋼塑管的整個內外表面進行檢查，檢測時不應有電火花產生。
6、耐火性能試驗：消防用鋼塑管應能承受耐火性能試驗15min，試驗后應無泄漏和變形損壞。
