襯氟蝶閥的襯里材料是氟塑料，以下是氟塑料的工業產品上使用的性能：

FEP (F46)
適用介質：
任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。
使用溫度：
-10~150
特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性
高，有極好的耐候性和 性。

?

PTFE(F4)
使用介質：強酸，強堿，強氧化劑等。
使用溫度：-10~180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。

?

聚烯烴：PO

適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-10~80
特點：是目前理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。

?

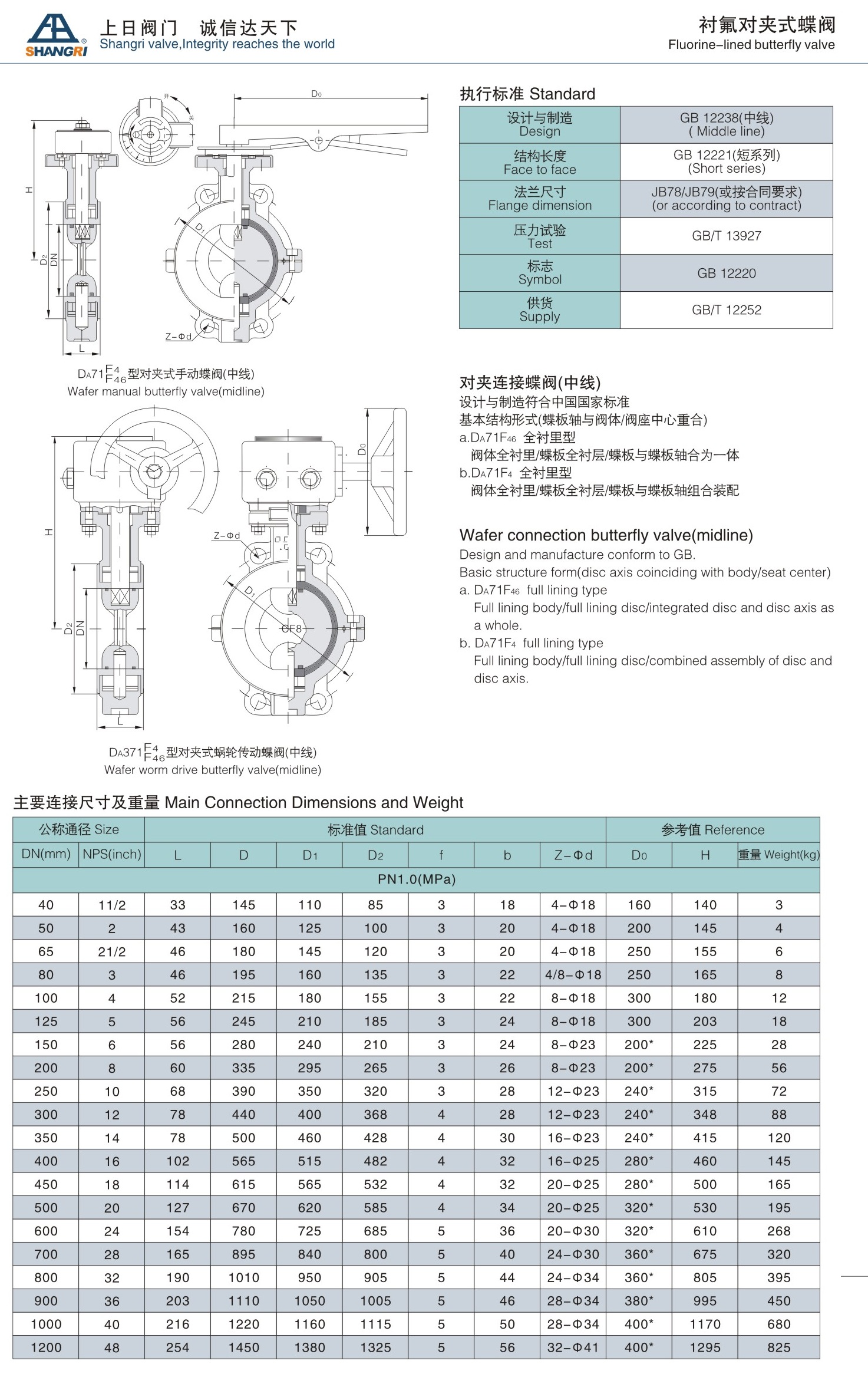

設計與制造：GB12238?
結構長度：GB12221?
法蘭連接尺寸：GB4216、JB78、JB79?
?
用途：??
專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。??
適用溫度：≤100℃、≤120℃?????
????????? ≤150℃(按照襯里材料)??
?
材料：?
上 閥 體：鑄鐵、碳鋼、不銹鋼?
下 閥 體：鑄鐵、碳鋼、不銹鋼?
蝶??? 板：不銹鋼、碳鋼完全包覆氟塑料?
蝶 板 軸：不銹鋼?
閥??? 座：PTFE、PCTFE、FEP、PFA?
彈性條（墊）：Si?
O? 型 圈：Viton?
電動裝置：組合件?

?

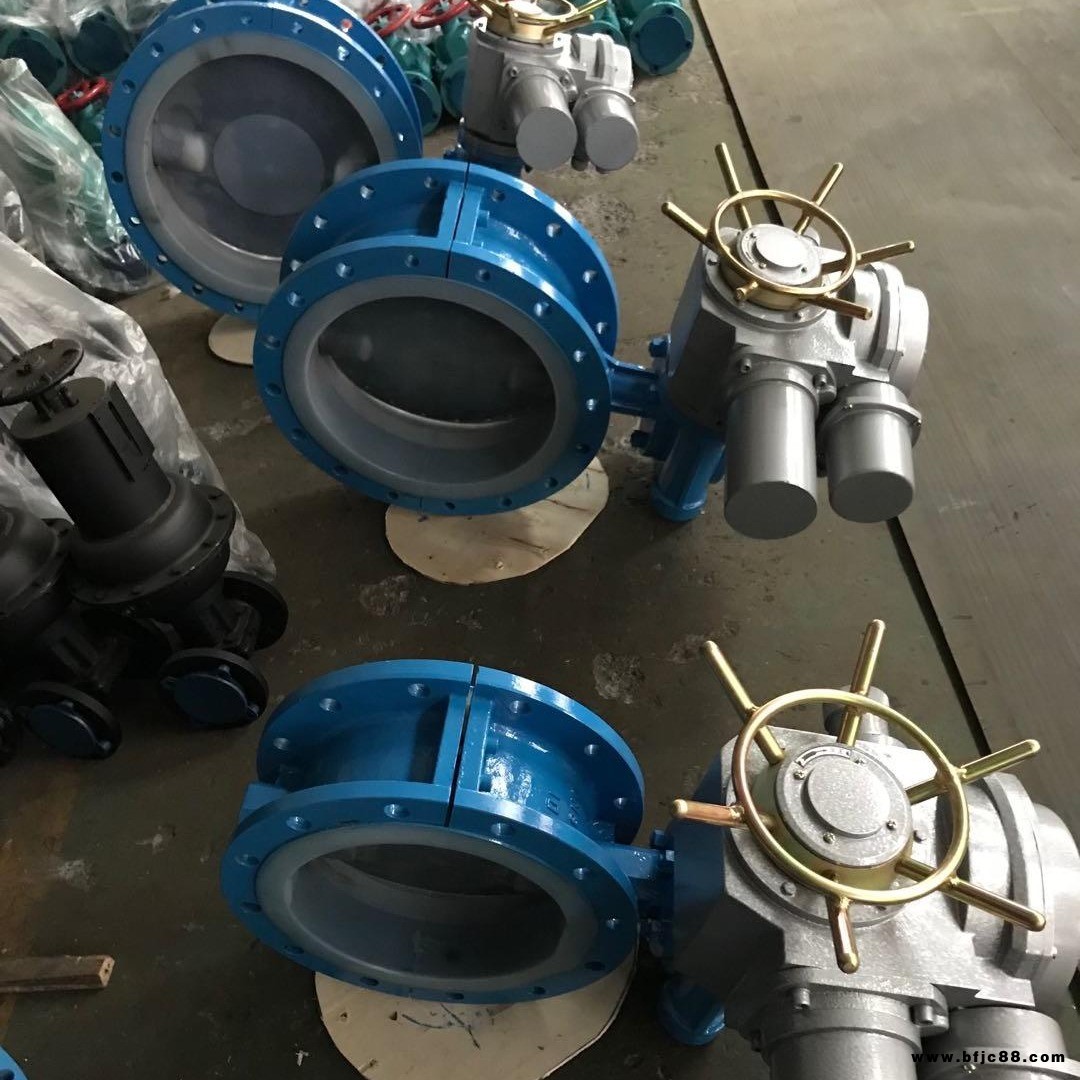

襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。

?

襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。

?
D371F46/D371FS對夾式襯氟密封蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫S酸、磷S酸、氯氣、強堿、王水等具有強腐蝕性的介質。

?

適用在-50℃～150℃的各種濃度的王水、流酸、鹽S酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

【D41F46襯氟法蘭蝶閥詳細說明】

D71F46襯氟對夾蝶閥產品用途

適用在-50℃～150℃的各種濃度的王水、流酸、鹽S酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

D341F46襯氟法蘭蝶閥驅動方式可分為：電動襯氟蝶閥、氣動襯氟蝶閥、蝸輪襯氟蝶閥
D71F46襯氟對夾蝶閥產品特點

?蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.

D371F46襯氟對夾蝶閥結構特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單

?
