一、產品簡介

對夾式止回閥，用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。對夾蝶式止回閥采用國外先進結構設計，符合有關國際標準系屬節能型產品。此產品止回性能好、安全、可靠、流阻小、主要適用于石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統；作為單向閥使用。

應用范圍：H74J對夾式襯膠止回閥適用于公稱壓力PN10、Class150；公稱通徑DN50～DN800、NPS2～32；工作溫度-19℃～85℃的管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品等多種介質。

結構特點：1. 結構長度短，2. 體積小、重量輕，3. 閥瓣關閉快速，水錘壓力小；4. 水平管道或垂直管道均可使用，安裝方便；5. 流道通暢、流體阻力小；6. 動作靈敏、密封性能好；7. 閥瓣行程短、關閥沖擊力小；8. 整體結構、簡單緊湊、造型美觀；

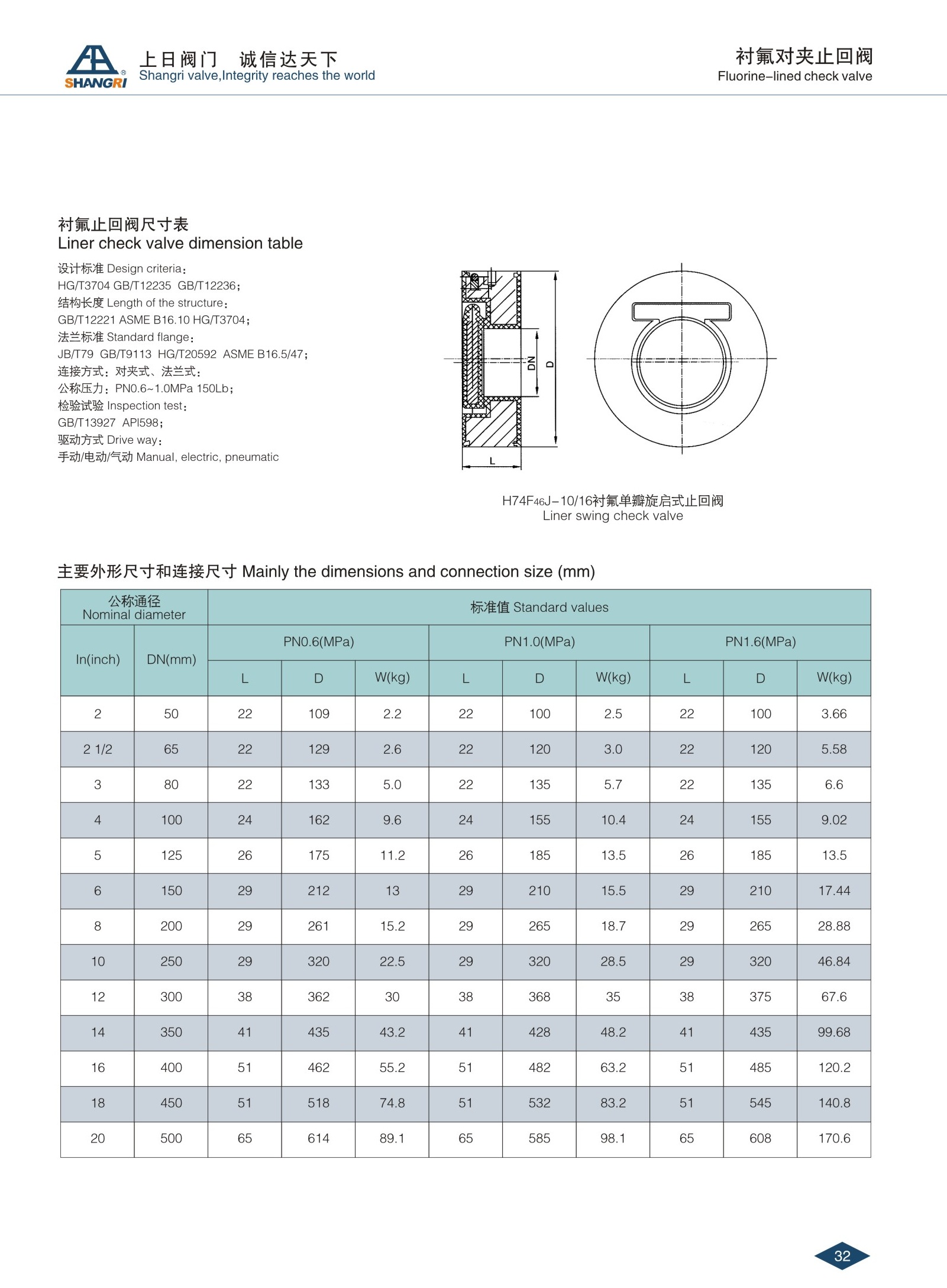

主要外形尺寸：

1、對夾蝶式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、對夾蝶式止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、對夾蝶式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、對夾蝶式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
