| 材料 : | 優(yōu)質(zhì)碳素結(jié)構(gòu)鋼 | 橫截面形狀 : | 圓形 |
| 截面尺寸 : | 2.8mm | 抗拉強(qiáng)度 : | 1270-1570（MPa） |
| 長度 : | 23米/公斤 | 重量 : | 按要求定制 |
| 用途 : | 養(yǎng)種植業(yè)，合成絞線，架空線用鋼芯 | 品牌 : | 盛金源 |
| 貨號 : | 003 | 工藝 : | 熱鍍鋅 |
| 包裝 : | 內(nèi)塑外編 |

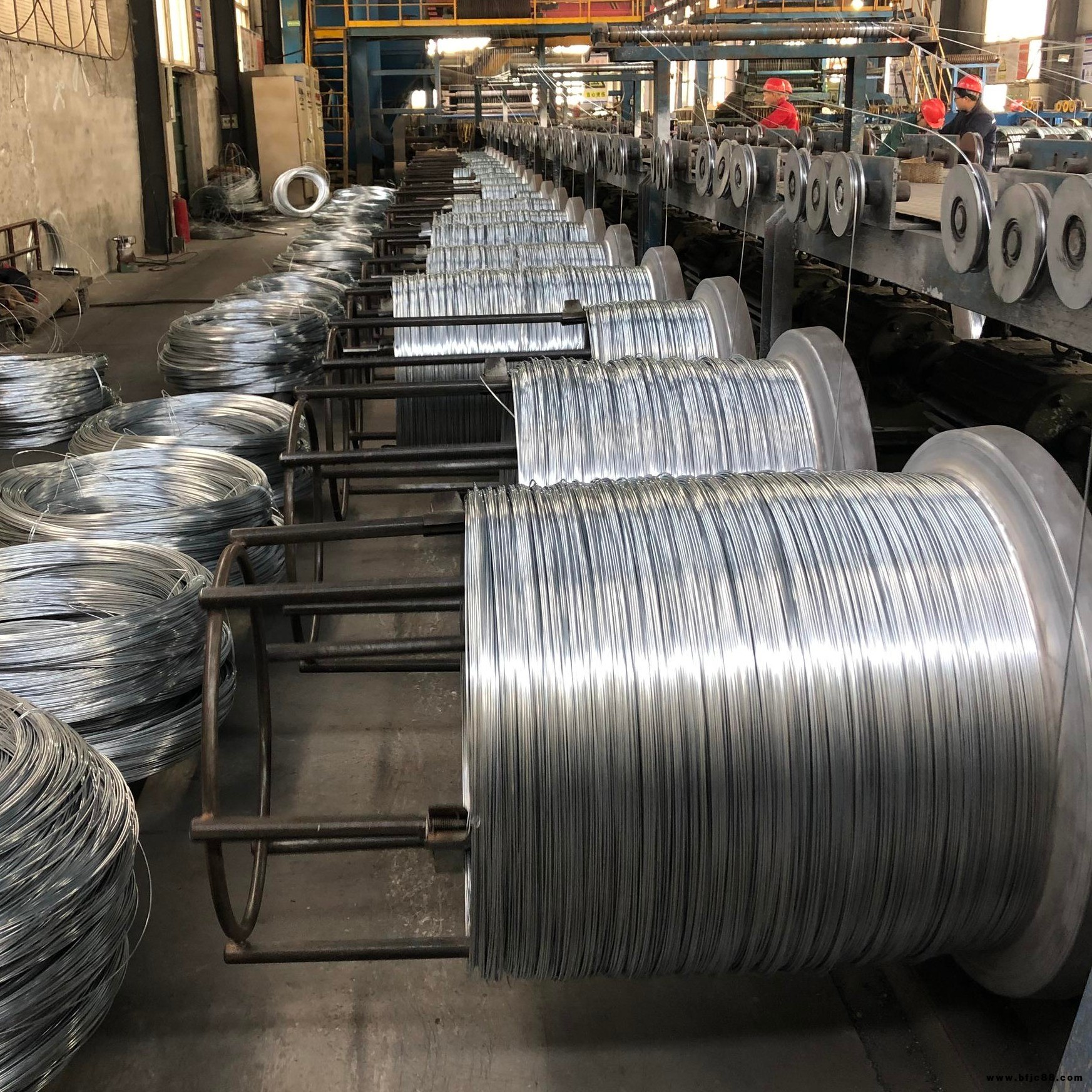

鍍鋅鋼絲
? ? 鍍鋅鋼絲是把45#、65#、70#等優(yōu)質(zhì)碳素結(jié)構(gòu)鋼拉拔，然后再經(jīng)鍍鋅（電鍍鋅或熱鍍鋅）而成。
鍍鋅鋼絲是用熱鍍或電鍍方法在表面鍍鋅的碳素鋼絲。其性能與矯直回火鋼絲相同。 可用作無粘結(jié)預(yù)應(yīng)力筋，
但每平方米面積至少要鍍200～300g鋅。常用作斜拉橋的平行鋼絲拉索（另外還采用柔性索套等作為外層防護(hù)）
物理性能
? ? 鍍鋅鋼絲表面平滑、光潔、沒有裂紋地、節(jié)、起刺、傷痕和銹蝕，鍍鋅層均勻、附著力強(qiáng)、耐腐蝕力持久，
韌性和彈性極好。抗拉強(qiáng)度應(yīng)在900Mpa-2200Mpa之間（絲徑Φ0.2mm-Φ4.4mm）。扭轉(zhuǎn)次數(shù)（Φ0.5mm）在20次
以上，反復(fù)彎曲應(yīng)在13次以上。
熱鍍的鋅層厚度為250g/m。大大提高了鋼絲的抗腐蝕能力。
用途
? ? 鍍鋅鋼絲主要用于種植大棚，養(yǎng)殖場，棉花打包，彈簧及鋼絲繩的制造。適用于斜拉橋的鋼索及污水池等環(huán)境條
件惡劣的工程結(jié)構(gòu)。
拉拔工藝
? ? 先鍍后拔工藝：為提高鍍鋅鋼絲性能，采用鋼絲經(jīng)鉛悴火、 鍍鋅后再拉拔至成品的工藝稱先鍍后拔工藝。?
典型工藝流程為：鋼絲—鉛淬火—鍍鋅—拉拔—成品鋼絲。先鍍后拔工藝是鍍鋅鋼絲拉拔方法中流程 短的一
種，可用于熱鍍鋅或電鍍鋅后拉拔。熱鍍鋅后拉拔較先拔后鍍鋼絲力學(xué)性能好，電鍍鋅后拉拔使鋅層致密耐。
兩者均可得到薄而均勻的鋅層，降低鋅耗、減輕鍍鋅作業(yè)線負(fù)荷。
? ? 中鍍后拔工藝：中鍍后拔工藝流程為：鋼絲—鉛淬火—一次拉拔—鍍鋅—二次拉拔—成品鋼絲。中鍍后拔
特點(diǎn)是將鉛淬火鋼絲經(jīng)一次拉拔后鍍鋅再經(jīng)過二次拉拔至成品，鍍鋅在兩次拉拔之間，故稱‘中鍍，。用中鍍
后拔生產(chǎn)的鋼絲鋅層比先鍍后拔要厚。熱鍍鋅中鍍后拔可以給出高的總壓縮率（從鉛淬火到成品），比先鍍后
拔的鋼絲性能好。
? ? 混合鍍拔工藝：為生產(chǎn)超高強(qiáng)度（3000牛/平方毫米）鍍鋅鋼絲，要采用“混合鍍拔”工藝。 典型工藝流
程如下：鉛淬火—一次拉拔—預(yù)鍍鋅—二次拉拔—終鍍鋅—三次拉拔（干拉）—水箱拉拔一成品鋼絲。上述流
程可生產(chǎn)含碳0.93一0.97%、直徑為0.26毫米、強(qiáng)度3921牛/平方毫米的超高強(qiáng)度鍍鋅鋼絲。拉拔中鋅層對鋼絲
表面起到保護(hù)及潤滑作用，拉拔時(shí)未發(fā)生斷絲?。
