拉山機產品介紹：

拉山機-伸縮臂抓木機-拉山臂也叫挖掘機拆除臂或挖掘機拆遷臂，挖掘機拆樓臂分為三段式拆樓臂和四段式

拆樓臂，主要適用于高層建筑拆遷，挖機拆樓臂裝在挖機上配用液壓剪、破碎錘、挖斗等 作業。拆樓臂

挖機改裝分為三個部分，1、液壓油路改裝，2、拆樓臂改裝，3、附具改裝。通過在原挖掘機的基礎上安裝

加長拆遷臂，能完成標準臂無法達到的拆遷高度，使挖掘機較大限度的發揮其用途，廣泛用于各種特殊施工

作業，使效率高和安全性好。

1、液壓油路改裝：跟據不同附具液壓油路改裝也不一樣，例如加裝炮錘只需要加裝一組分配閥即可，如果

加裝液壓剪就需要加裝兩組分配閥。一組控制剪刀，一組控制旋轉。

2、拆樓臂改裝：大部分拆樓臂都是三段式，只有特特殊情況才是四段式。主要考慮作業高度和作業人的安

全。當然臂越長配的附具就會越小，作業的高度也會更高。

3、附具改裝：附具主要是炮錘和液壓剪，個別情況也會裝挖斗用。

拉山機其實是什么呢，就是小型挖掘機的輔助設備，其性能和操作是跟挖掘機幾乎一樣的，哪個品牌好呢，

質量好呢？也沒有的標準。我們對于小型挖掘機，幾乎都能述說一二。挖掘機的中心是發動機、主泵和分配

器。所以挑選抓木機跟小型挖掘機是一樣的挑選。抓木機用的多的區域是東北區域，楊樹和松木。現在抓木

機的商場份額很高的，有點挖掘機款式的抓木機，可以360度旋轉的抓具和底座車身，工作效率大大提高了，

成本也降低了許多。所以深受歡迎。很多木材原產地都投資了抓木機，很多客戶挑選，有點盲目的，這樣就

有公司在商場上濫竽充數。 初投資是想著掙錢的，成果或許被幾臺機器所折服了，搞得焦頭爛額不好。漸

漸的，商場對這種車型進標準化的標準，準則越多，商場開展就會良性循環啦。

拉山機的結構組成與結構說明：

1、外臂筒：中小臂同步鋼絲；同步鋼絲繩固定座；同步滑輪組1、2、3；伸縮滑輪1、2；油缸；伸縮鋼絲

繩組；伸縮油缸鐵管；夾具鐵管；滑輪軌道；固定耳坐、固定耳坐連接桿。

2、中臂筒：夾具管路軟管；夾具管路同步滑輪；小臂筒同步滑輪；緩沖振動膠；內部中臂同步固定滑輪。

3、小臂筒：馬拉頭；夾具管路；伸縮鋼絲固定耳坐；小臂同步鋼絲繩固定耳坐。

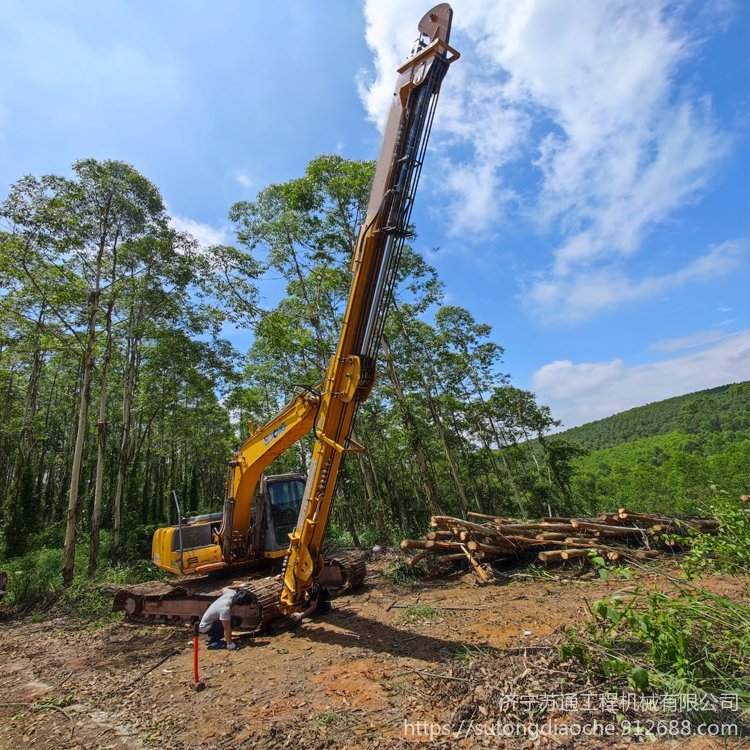

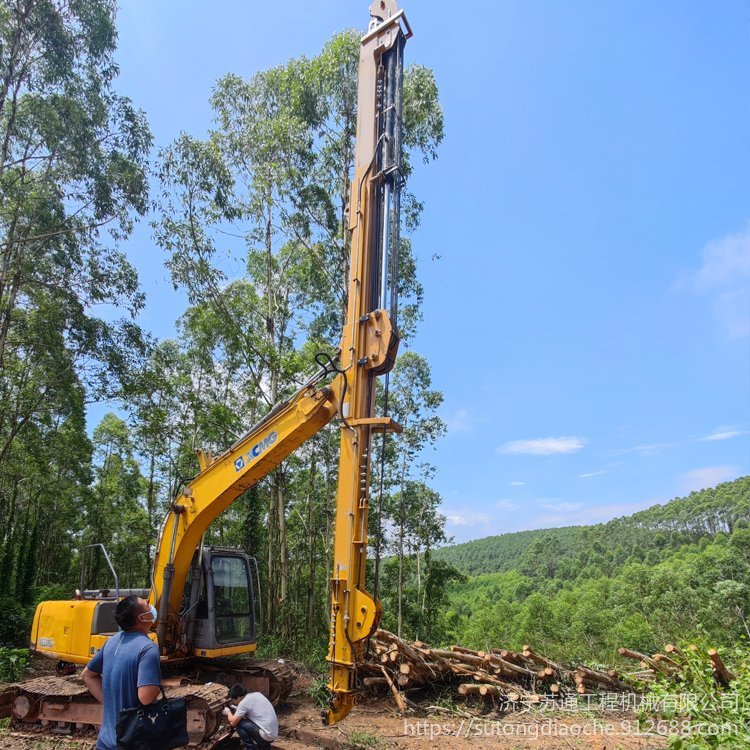

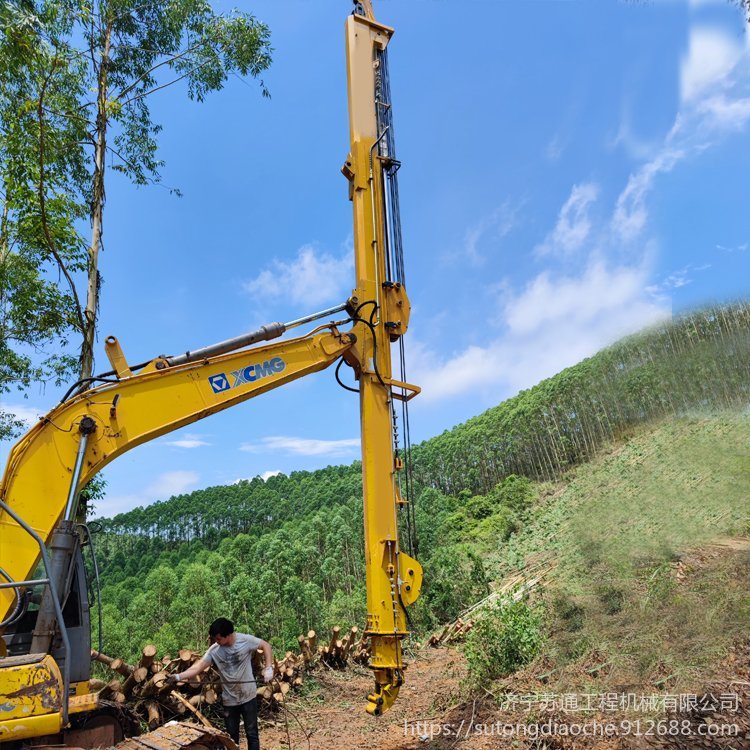

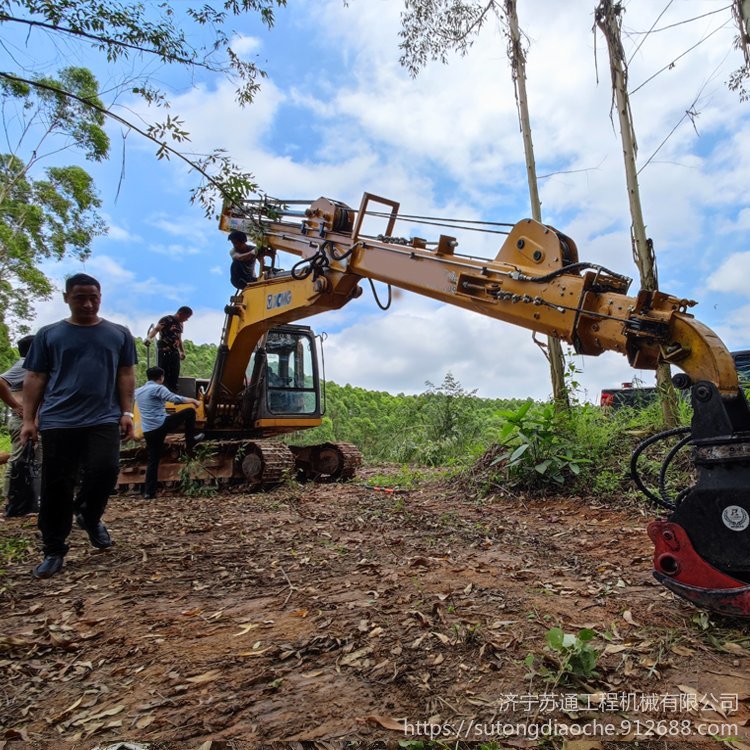

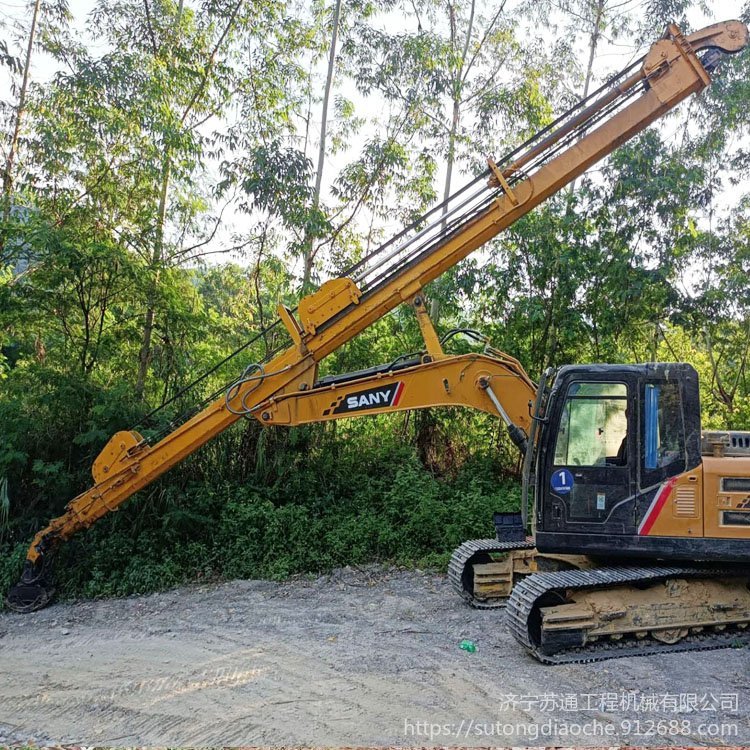

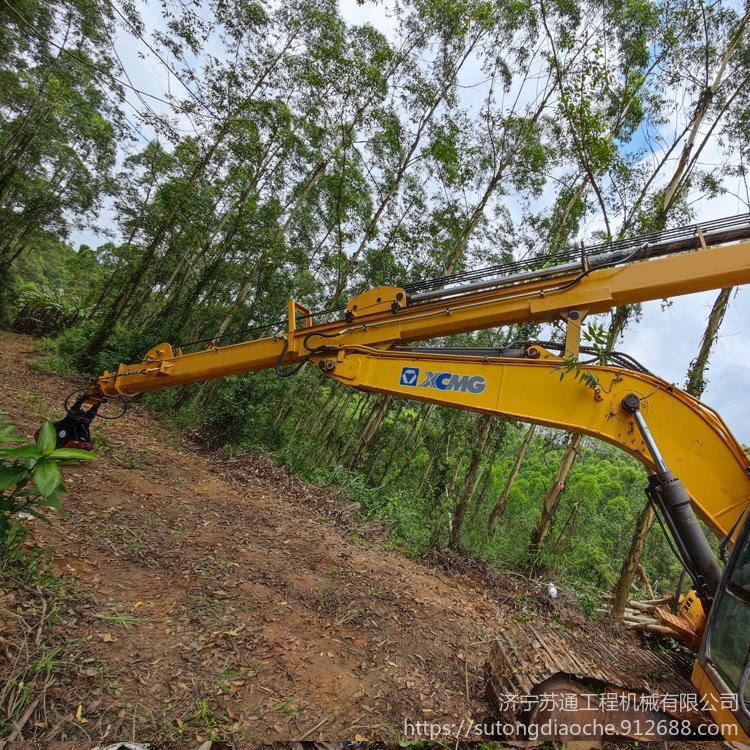

4、三段式拉山臂針對的是12-15噸位的機器進行改裝，改裝的長度從21-25米的長度，配套的都是液壓旋

轉抓木器，主要用途是用于半山坡進行向下或者向上進行短距離的木材運送作業，基本上的作業范圍從5-23

米之間，來回伸縮時間基本上保持在10秒左右進行伸縮，主要針對桉樹、松樹等一些經濟林場，抓取的重量

保證在1噸以下，樹木的長度沒有太大的限制。這種設計就是油管內藏式設計，保證管路不會被灌木叢掛到，

不會造成爆管的問題，小臂筒內部為雙套筒式設計，也不會因為頻繁伸縮造成鐵管的晃動，從而松動接頭，

造成漏油的問題發生。

5、拉山機有效作業距離大，作業高度高。通過伸縮臂結構可以達到目的較遠的距離，通過臂的變幅可以達到

較高的作業高度，這是傳統挖掘機不能比擬的。

6、能越過部分障礙直接裝卸貨物。采用伸縮臂裝置可以跨越小溝，臺階，門窗孔進行裝卸作業；由于具有負

的變幅角度，也可對停機面的溝渠進行了清溝或修破，平整等作業，因而更加適合在野外條件下使用。

7、具有較好的作業安全性能。伸縮臂挖掘機具有負載伸縮功能，在不平路面進行堆高作業時，可在遠離堆垛

點的位置停車，打開穩定支腿，運用伸縮，變幅動作完成對貨物的裝卸作業；在煉鋼車間進行爐膛的清理拆卸

作業也很方便。

8、易更換多種屬具，擴大作業范圍。

9、挖掘機伸縮臂抓木機分外伸縮臂和內伸縮臂，挖掘機外伸縮臂也叫挖掘機滑移臂，外伸縮臂由固定體與移

動體通過伸縮缸的作用使移動體伸出及縮回，伸縮行程在四米以內；挖掘機內伸縮臂也叫挖掘機桶臂，伸縮行

程可以到十幾米或至二十幾米；能更好的調整挖掘半徑、挖掘深度，合理的調整裝車高度。(挖機伸縮臂可搭配

挖斗、貝型斗、抓鉗器、輪旋頭、鉆機等屬具裝置)稱機械臂、伸縮式機械臂、挖機伸縮臂，可定制。

拉山機，挖掘機伸縮臂抓木機主要型號有21米拉山機，23米拉山機，25米拉山機，28米拉山機，30米拉山機

等伸縮臂拉山機，不同的拉山機規格型號希望與您合作！

拉山機的生產流程：

挖掘機拉山機器、抓鋼器抓石器采用特殊鋼材，質地輕，具有高彈性，耐磨性高。采用小噸位挖機回轉裝置，

利用剎車片制動，從而很大程度上提高了旋轉使用壽命、穩定性及效率。同級大開檔寬度，小重量及大性能

；為了加強力量，使用特制大容量油缸。

操作者可控制旋轉速度，可順時針，逆時針360度自由旋轉。使用特制的旋轉齒輪，延長了產品壽命，降低

維護費用。

可進行石材作業，廢棄物作業，管材作業，砌石工程等所有夾裝作業電腦數控切割機，折彎機，拋丸機，數

控車床，二氧保護電焊機等。錳鋼，無縫鋼管，專用鋼等。

方法/步驟

1、首先要根據客戶車型以及訂購的款式，經過專業電腦設計人員，在電腦模擬應力，計算機CAD輔助設計

挖掘機旋轉抓木器圖紙，做到萬無一失。

2、車間工作人員根據圖紙要求，使用專用設備，龍門式數控等離子火焰切割機下料。

3、專業人員根據圖紙要求，利用二氧保護焊接機進行零部件焊接，做到外觀無渣無漏焊，保證挖掘機抓木

器的使用質量。

4、車床下套，及加工需要的軸銷，淬火。

5、將零部件用行車吊至拋丸室進行拋丸工藝，增加零部件表面密度，增強產品耐磨度。

6、零部件組裝。穿制軸銷，組裝油缸以及回轉。

7、組裝完成等待油泵壓力實驗，模擬挖掘機動作，進行產品試驗，主要檢查各接頭是否漏油。

8、后一步，高溫噴涂工藝，等待物流取貨。

拉山機的產品優勢：

拉山機軸向力和徑向力承受較大的工作負荷，安裝簡單，操作方便，無需回油管道，油路內泄，工作原理，

使用更加放心，不必擔心電機絞死現象，使使用者工作更加舒適。拉山機-挖掘機伸縮臂抓木機需要加兩套液

壓閥塊和管路來控制其旋轉和張合。簡易安裝操作也很方便，建意使用電機會省心。機械抓木裝置：機械抓

木裝置由挖掘機鏟斗油缸調節控制其上下擺動，張合抓取還需要增加一套液壓閥塊和管路來控制。旋抓機的

安裝配件介紹：安裝所需配件(獨立閥1個，雙向腳踏閥2個，三通接頭3個，套管1套)。

1、選配4102增壓發動機，使整機擁有強大的動力輸出和電源儲備。

2、動力源采用高壓泵，使整機具有較強的提升和挖掘能力。采用同軸流量計放大，整機操作更輕便靈活,,四

輪鉗式制動，反應靈敏，

3、加寬加重前架配有動臂組合體，鋼板后架一次成型，使整體結構加穩定。

4、新型駕駛室，全鋼密封。配有座椅，暖風，音響，人性化的操縱裝置，駕駛舒適，開闊視野，減輕司機的

疲勞。ZL93抓草機的性能特點

5、 動力換檔變速器變矩器，傳動效率高，可靠性好，雙泵合流工作系統，同軸流量放大轉向，

6、缸式發動機，動力足，新型S型動臂，承載能力強；

7、先進的自動平斗功能，操作簡單，減輕了駕駛員的勞動強度；

8、大功率渦輪增壓發動機配強化伸長底盤及液壓系統，工作可靠，

9、單筒、Z型轉斗機構；

10、旋抓機另一個令其他機械望塵莫及的優點是“一機多用”，它可以通過更換不同的輔助部件而達到多功能

的使用，比如挖土，路面破碎，修溝，鋪路等，這樣就可以在很大程度上緩解單純裝卸作業帶來的競爭壓力，

正所謂技多不壓身，隨便做點事都能帶來不菲的 。

11、拉山機-挖掘機伸縮臂抓木機堪稱木材裝卸領域的機械變革，更是社會各方面進入快節奏后 機械車型的

典范，今天的抓木機廠家擁有相當大的市場份額，是較早研發輪式挖掘機向抓木機轉型的企業之一，可以說，輪

式挖掘機在裝卸領域的推廣邁出了成功的一步。

12、拉山機-挖掘機伸縮臂抓木機在操作方式上的優勢，但在裝卸費方面，這種類型的抓木機仍具有其他設備所

無法比擬的特長，需要人工勞動的協助，相信進入21世紀，勞動力不足使得日工資越來越高的趨勢越加明顯，

各行各業的人工費用已成為項目投資成本費用的致命殺手，但鏟車式抓木機又如何？沉重的身軀總是依靠頻繁的

轉向掉頭來完成裝卸作業，不用功太多只能增加油耗，而旋轉抓木機則不然，一輛汽車一個駕駛員就能 率、

低成本完成全部裝卸作業。

13、機動靈活旋轉拉山機借助旋轉的車體和抓具，不需要挪動就可以實現裝卸搬運作業，節約來回挪動的時刻，

作業效率更高，且一切油耗都是有用輸出。真正做到效率高能耗低；旋轉的抓具更靈便，不但可以抓裝作業還可

整理、挑揀等作業，高質效率高的完結作業。

14、大范圍作業以95輪式抓木機車型來看，大臂3600mm小臂2000mm，5100mm的卸載高度在同型號車型中

都是很出色的，即便高欄車也可輕松完結裝卸搬運，加強型板材規劃的大小臂，抓載重量可達1000kg，“抓的

重，抓的高”是該款95抓木機的一大特色。

15、安穩性高360旋轉抓木機特色還在于該車選用加大型下車架，加寬輪距和軸距，四驅八輪規劃，前鏟后腿，

更可選配電子手剎，快慢檔規劃，不管是行進中還是作業過程，整車都愈加安穩，更適合雜亂惡劣的作業環境。

16、多功能，更實用很多用戶都買車都是租借，所以公司在出產規劃時，預留閥聯和液壓管路，一臺設備即可完

結裝卸搬運、挖土、旋挖乃至破碎等作業，更具市場競爭力，花一臺設備的出資，獲得多種設備的收益。回本更

快，收益更好。

17、動力微弱該款車型選用國內4102增壓發動機，整車功率可達60KW，裝備的液壓控制系統，確保微弱動力的

一起還節約油耗。旋轉抓木機特色“速度快，效率高，多功能，收益好”不管您是做木材生意的老板，還是打算

出資抓木機的創業者，旋轉抓木機都是正確的選擇。

拉山機的使用說明：

1、操作人員在進行拉山機操作之前需要閱讀說明書，再對機器結構，操作方法等進行學習，之后方才可進

行抓木機操作。

2、操作人員在對拉山機進行操作之前，首先需要對抓木機進行檢測。檢查抓木機的水箱水位、燃油箱內的

油量以及抓木機的儀表是否正常。在抓木機的發動機啟動之后，需要檢查抓木機的各個儀器的指示是否正常。

在進行空轉正常后，需要等待水溫達到55后再進行起步。

3、操作人員在進行駕駛和抓木作業前，需要對抓木機的結構、操作方法和技術保養等有所了解，才能進行

安全行業。這樣能夠提升抓木機的工作效率，并能有效延長抓木機使用壽命。

4、當柴油機的出水溫度達到55，機油溫度達到45的時候，才能讓抓木機進行全負荷抓木作業。

5、在進行抓木作業時，如果重載作業油溫、水溫超過允許值時，應立即停車進行冷卻。

6、在拉山機進行作業過程中，抓木機不得載荷過2000kg重量，并且除駕馭室內的其他地方均不得載人。

7、在拉山機作業過程中，需要對周圍環境進行觀察，首先抓木機的前抓架底下不能有人員，其次當抓木機

把原木抓舉出來的時候不能人頭頂上掠過，避免抓架掉落砸傷旁人。

8、嚴令禁止人員酒后對抓木機操作，嚴禁任何未經培訓的人員對抓木機進行操作。

9、在拉山機進行操作期間，如有發現異常時，首先要對抓木機發動機進行熄火，并將手制動拉好，特別是

在車底進行檢修時，需要在輪胎前后加放墊塊，并把抓木機的抓木架放下來，在檢查黑暗地方時，不能夠使

用明火。

溫馨提示：日常檢查保養及注意事項；

1、檢查伸縮拉山臂液壓轉向系統是否進入了空氣

若空氣進入了液壓系統，就會對系統產生較大的影響，使轉向缸出現爬行，降低液壓系統的效率，從而引起

轉向遲緩。空氣進入液壓系統的途徑有：轉向泵吸油管的接頭出松弛或油管破裂；轉向泵密封不良；油箱內

的油面過低，使吸油管或回油管露出液面；液壓油油質不佳。檢查辦法是：啟動發動機，邊轉動轉向盤觀察

油箱，若油箱內冒出了氣泡，就表時液壓系統已進了空氣。確定液壓系統進入空氣以后要查明原因并排除。

2、檢查拉山臂轉向油缸

當轉向油缸內活塞與缸筒上的密封件磨損或損壞后，內泄漏將增大，導致轉向缸的動作遲緩。檢查的辦法是

：將轉向缸拆下，換裝到轉向正常的另一臺挖掘機上做試驗，如果換裝后轉向良好，說明轉向缸并無問題；

如果換裝后仍轉向遲緩，則說明問題出在轉向缸的密封件上。此時，應對轉向缸做解體檢查，查看活塞及密

封件的損壞狀況，以及缸筒是否被拉傷等，然后加以修復。

3、檢查拉山臂內液壓油油質及容量

液壓油的質和量將直接影響轉向系統的工作狀態。當液壓油不干凈或油箱內有異物時，雜質進入液壓系統后

會造成密封件損壞或使元件配合副損傷，使內泄漏增加，從而引起轉向遲緩。若油中出現雜質應及時地更換

液壓油，并清洗整個液壓系統。液壓油過少，會使液壓泵因供油不足而導致機器的轉向動作遲緩，應將液壓

油添加至規定的液面。

4、檢查拉山臂單路穩流閥

當液壓轉向系統的油液壓力因單路穩流閥的彈簧力減弱而過低時，會使轉向缸工作無力，造成轉向遲緩。對

此，可將單路穩流閥閥底座遙控口的尼龍塞取下，安裝上壓力表；然后啟動發動機，將轉向盤原地向左或向

右方向打死，并在前輪側面設置障礙物；此時，觀察壓力表的讀數，若壓力達不到7Mpa，則應將單路穩流

閥的調整螺釘適當?shù)赝铮ㄐ柘人砷_固定螺母），故障即可被排除。

5、檢查拉山臂液壓轉向系統的外部是否有滲漏

主要外漏的情況有油管接頭配合不當、密封不良及管路破裂密封件配合不當、磨損、老化或損壞；或者液壓

油油溫過高，從而增加泄漏。液壓油外漏導致液壓油損失較大，液壓系統壓力下降，轉向缸及馬達的運動不

平穩，致使轉向遲緩無力，甚至無法轉向。

6、檢查拉山臂轉向泵是否內泄

如果轉向泵內泄嚴重，也可造成機器轉向遲緩。引起轉向泵內泄漏的一個重要原因是，泵的轉子和葉片的側

面與側板端面之間的間隙過大（正常間隙應0.047mm以內，較大不得超過0.100 mm）。檢查方法是：在轉

向缸、 回轉接頭和轉向器性能均完好的情況下，換裝一臺新泵做對比試驗；如換裝后轉向性能良好，則

證明故障是出在轉向泵上，應更換新泵。

7、檢查拉山臂 回轉接頭

當拉山臂 回轉接頭處的內圓柱面或密封圈嚴重磨損時，會使通過回轉接頭的整個油、氣系統在密封失效

處相互串通，導致回轉接頭各系統的動作均不靈敏。當機器轉向時，高壓油漏入氣路或其他（懸掛、支腿等）

的液壓管路內，從而使供給轉向缸的液壓油量減少，導致轉向缸的動作遲緩。檢查辦法是：向上扳動車輪制

動的手動氣開關，如果從其內部噴出的氣體中含有油霧，則說明 回轉接頭因嚴重磨損已使油液漏入氣路

中了。此時，須更換 回轉接頭的密封圈，并修理 回轉接頭。
