| 品牌 : | 臺臣閥門 | 型號 : | TC911Y |
| 材質 : | 不銹鋼 | 連接形式 : | 內螺紋 |
| 加工定制 : | 是 | 公稱通徑 : | DN15 |
| 適用介質 : | 水,蒸汽, ,氮氣 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 配件 |
| 形態 : | 針式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

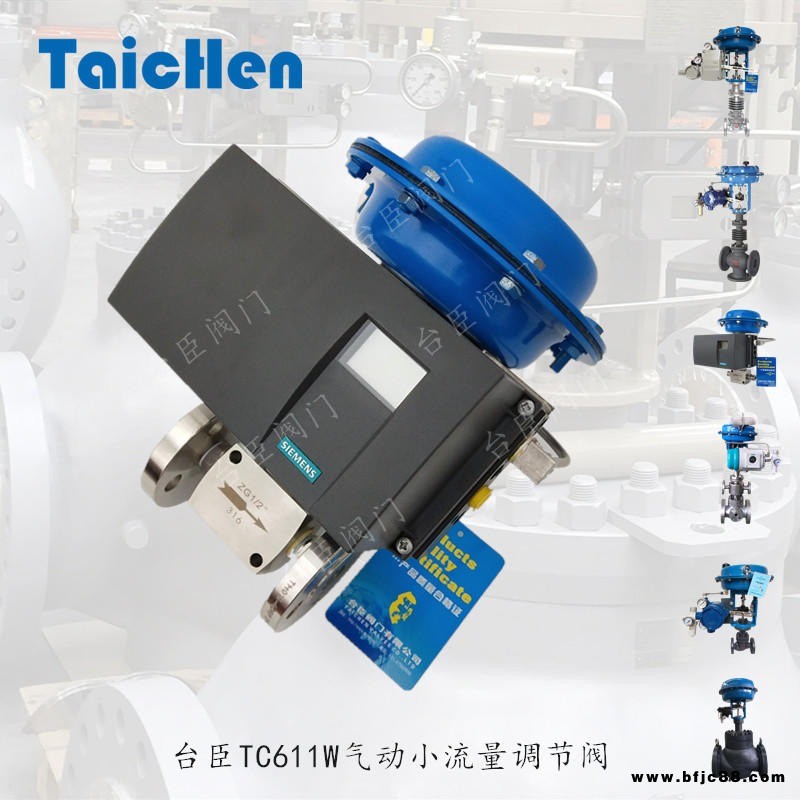

高溫高壓氣動波紋管調節閥 小口徑截止閥 氣控針型閥
臺臣閥門根據用戶的要求新開發出高溫高壓氣動波紋管截止閥，滿足惡劣工礦極端環境！其高溫度可達580℃，壓力6000PSI.并有多種連接方式可選！
為了使用戶能拿到性能的高品質產品，我公司僅做極少量現貨庫存。所有產品均為零部件庫存根據客戶要求隨時組裝發貨，已確保產品達到出廠性能要求!
臺臣閥門主要生高壓閥其閥門毛坯不論大小全部采用鍛件熱處理后在加工。波紋管閥主要有-198度低溫波紋管截止閥、高溫高壓閘閥、電站用高溫高壓波紋管針閥、波紋管儀表閥等，特別是我公司所生產的核一級波紋管閥，閥門選用雙層無縫316L波紋管，增加拉伸韌性使用壽命，
?1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
?2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE、PEEK軟密封材料提高本閥的密封性
?6、耐高溫≤545℃閥座采用錐面硬密封。達到氣密性能零泄漏
可跟據客戶要求設計生產。
連接方式：焊接、螺紋、卡套、法蘭
適用介質：高溫蒸氣、 、特性氣體、等多種非腐蝕性或腐蝕性介質
適用溫度：-192℃～+80℃-20℃～≤540℃≤670℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov TA2 F55 C-276
壓力達到150,000 psi（10342 bar），六種尺寸的空氣執行器（輕型，中型，重型或超重型，單級和雙級），產品系列包括常閉和常開設計。
氣動：（氣開、氣關、雙作用式）
氣源壓力：20psi（1.38bar）到100psi（6.89bar）
溫度范圍：-40°F(-40°C)到200°F(93°C)
閥門尺寸：1/16"到1"
電動：溫度范圍-22°F(-30°C)到185°F(85°C)
電源：24VDC
閥門工作壓力：60,000psi（4137bar）
高溫高壓氣動波紋管調節閥 小口徑截止閥 氣控針型閥
高溫波紋管氣動密封調節閥,與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，統稱氣動襯氟調節閥具有能耐腐蝕、耐老化的聚全氟乙 (F46)，又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
高溫波紋管氣動密封調節閥特點
??1、耐腐蝕：幾乎能耐所有的介質(包括濃 和王水)的腐蝕。
??2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
??3、泄漏量小：由于閥芯、閥座采用軟密封，故泄漏量低。
??4、配用HA執行機構，輸出力大、結構緊湊。
技術參數和性能
高溫波紋管氣動密封調節閥閥體
型???式 | 直通單座球型閥 |
公稱通徑 | G3/4"、20、25、32、40、50、65、80、100、150mm |
公稱壓力 | PN1.6MPa |
法蘭標準 | RF |
材????料 | ZG230-450?襯F46 |
工作溫度 | -40~+180℃ |
壓蓋型式 | 螺栓壓緊式 |
填????料 | V型聚四氟乙烯填料 |
高溫波紋管氣動密封調節閥內組件
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
閥芯材料 | 2Cr13?襯F46 |
閥座材料 | 2Cr13?襯F46 |
波紋管材料 | 聚四氟乙烯 |
高溫波紋管氣動密封調節閥執行機構
型????式 | ZHA/B多彈簧薄膜執行機構 |
膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
彈簧范圍 | 20~100、80~240KPa |
供氣壓力 | 140~400KPa |
氣源接口 | 內螺紋M16X1.25 |
環境溫度 | -30~+70℃ |
高溫波紋管氣動密封調節閥作用型式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
高溫波紋管氣動密封調節閥附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
五.高溫波紋管氣動密封調節閥執行機構配置
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
執行機構 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||
高溫波紋管氣動密封調節閥性能
泄漏量 | 小于閥額定容量的0.01%，符合ANSI?B16.104?IV級 | |
基本誤差% | 帶定位器 | 小于全行程的1% |
回???差% | 帶定位器 | 小于全行程的±1% |
可調范圍 | 30:1 | |
高溫波紋管氣動密封調節閥額定流量系數Kv、額定行程、配用執行機構型號
公稱通徑?DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||
閥座直徑dN | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
額定Cv值 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
Kv值 | 10 | 16 | 25 | 40 | 60 | |||||||
高溫波紋管氣動密封調節閥流量特性
1、等百分比特性
2、直線特性
高溫波紋管氣動密封調節閥允許壓差
供氣壓力 | 彈簧范圍 | 允許壓差 | ||||||||
公稱通徑 | ||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
1.4 | 0.2~1.0 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | 0.8 |
4.0 | 0.8~2.4 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | 2.0 |
高溫波紋管氣動密封調節閥外形尺寸
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 451 |
A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 |
H | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
