手動日標球閥 JIS日標不銹鋼高平臺球閥簡介

Q41F日標球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封性可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。

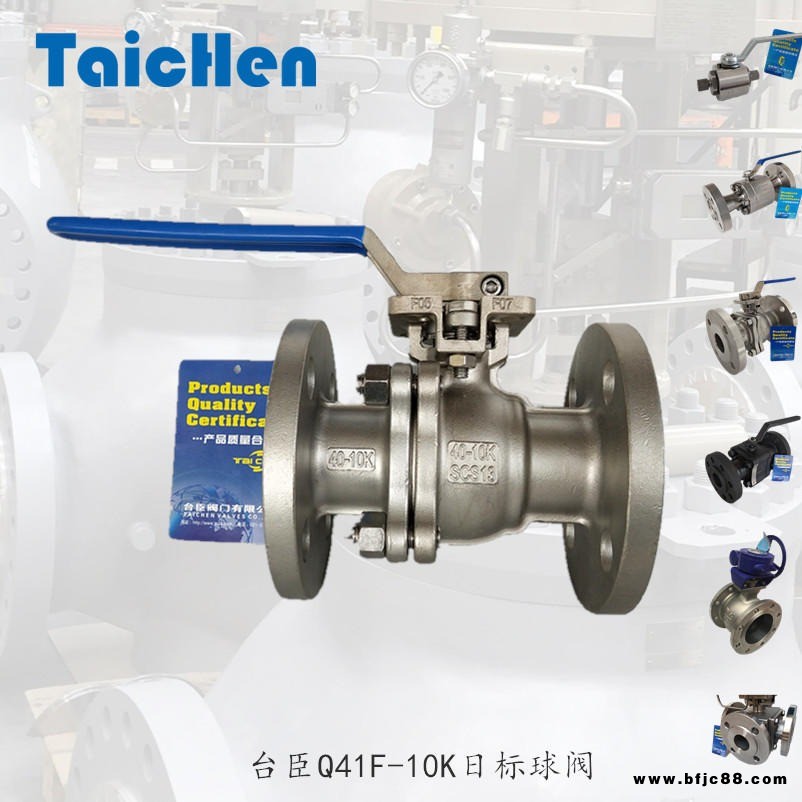

產品名稱：Q41F日標球閥

閥門型號：Q41F-(10K-20K)C/P/R，具體型號如下：

A216? ?WCB：Q41F-10K C/Q41F-20K C

A351? ? CF8：Q41F-10K P/Q41F-20K P

A351 CF8M：Q41F-10K R/Q41F-20K R

主體材質：A216 WCB，A351 CF8，A351 CF8M

公稱通徑：DN15-200

公稱壓力：10K，20K

適用介質：水、蒸汽、油品、弱酸堿介質等

適用溫度：-29-180℃

設計標準：日標JIS

驅動方式：手動

手動日標球閥 JIS日標不銹鋼高平臺球閥優點：

1． 流體阻力小，其阻力系數與同長度的管段相等。

2． 結構簡單、體積小、重量輕。

3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

4、溫度和壓力限制

1,銘牌顯示有球閥在 和 小操作溫度下所允許的 操作壓力。

2,使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。

3, 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的 工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的 工作壓力為40 Bar(4.0MPa)）。

4,電動或氣動執行機構的注意事項參見其相應的說明書。

5、安裝說明

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

6、操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

7、維修

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據

注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體

●維修前，解除管線壓力并使閥門處于打開位置

●維修前，斷開電源或氣源

●維修前，將執行機構與支架脫離
