氣動小流量針式調節閥簡介：

氣動小流量針式調節閥也叫氣動小口徑調節閥，由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。

氣動小流量針式調節閥口徑DN1-DN15，是一種控制微小流量的特殊調節閥，廣泛應用于實驗室的實驗裝置上，或批量生產的工業裝置上，控制化學物品，燃料，香料或其它添加劑。調節閥流量系數0.001~0.63，流量系數從0.16~0.63的閥，只用一個相同閥座，閥座還可以倒過來使用。更換閥芯和閥座就可以改變流量系數。調節閥帶上定位裝置，利用反饋杠桿，可使閥的額定行程縮小40%或擴大20%。閥內組件不用螺紋連接，拆卸方便。

描述

氣動小流量針式調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。氣動薄膜小流量調節閥它適用于液體、蒸汽等 介質的注流量調節場合。氣動小流量針式調節閥適合于低于 -250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。

氣動小流量針式調節閥特點：

1、氣動小流量針式調節閥閥體流路嚴格按等截面低流阻設計，故壓降損件小。

2、閥芯采用加強型閥桿單導向結構，因而工作穩定性好，特別能承受高速流體對閥芯沖擊。

3、氣動小流量調節閥執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受20-100Kpa的標準控制信號。

泄漏率：Ⅵ 級，小于額定流量的10-4

回差 ：不帶定位器，小于全行程的3%； 帶定位器，小于全行程的1%

基本誤差：不帶定位器，小于全行程的±5%； 帶定位器， 小于全行程的±1%

死區：不帶定位器 ，小于全行程的3%；帶定位器，小于全行程的1%注：測試使用填料為聚四氟乙烯填料。

氣動小流量針式調節閥樣本：

氣動小流量針式調節閥圖紙：

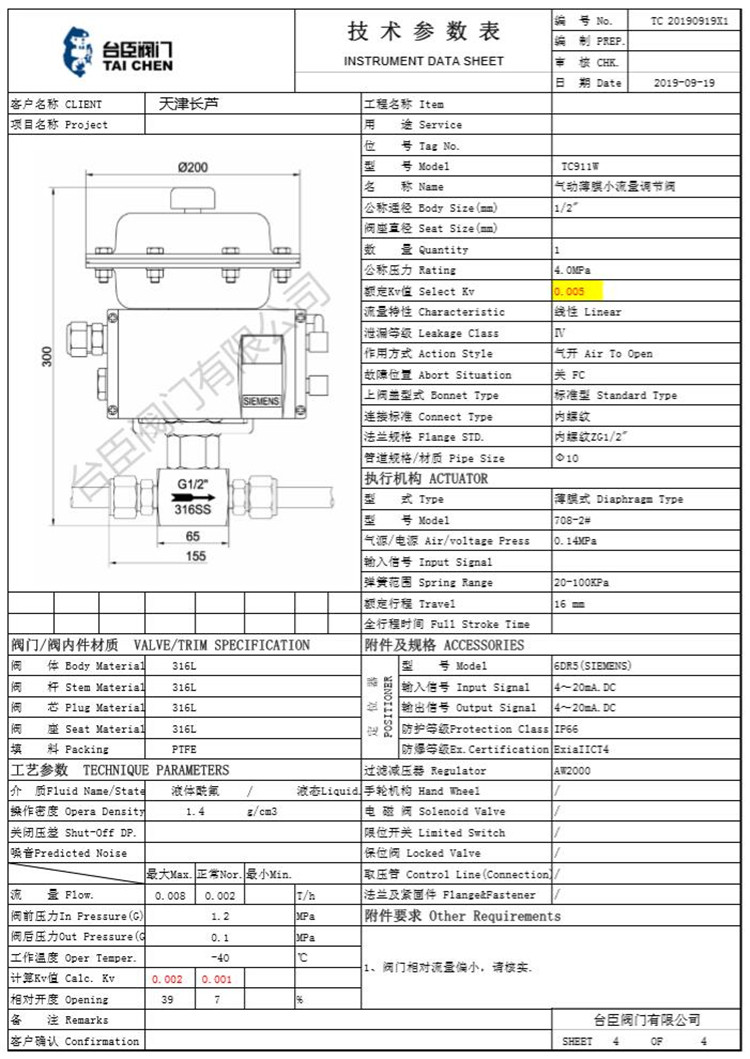

氣動小流量針式調節閥儀表規格書：
