azbil山武氣動調節閥概述

日本azbil山武氣動調節閥是由進口山武定位器加上國產多彈簧氣動薄膜執行機構及頂導向式直通低流阻單座閥組成。日本山武氣動調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用山武電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。

azbil山武氣動調節閥選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

azbil山武氣動調節閥選型介紹：
鑒于航錦科技股份有限公司氯堿廠車間使用需求，向臺臣閥門采購一批氣動調節閥，由于氯堿廠介質含有大量的堿氯等腐蝕性液體，顧對調節閥要求非常高，為了解決現場調節閥使用難題，我司技術人員為用戶提供專業的技術選型參數表，作為合同采購附件。該氣動調節閥材質選用Ni200合金鋼，品牌選用臺臣，而定位器品牌選用日本山武AVP100系列，保證現場整體使用性能安全、穩定。下面是該氣動調節閥選型規格書及山武定位器性能介紹，供大家參考。其他用戶要是有需要調節閥、或者山武定位器選型報價的，可聯系我司工作人員、我們全心全意為您服務。

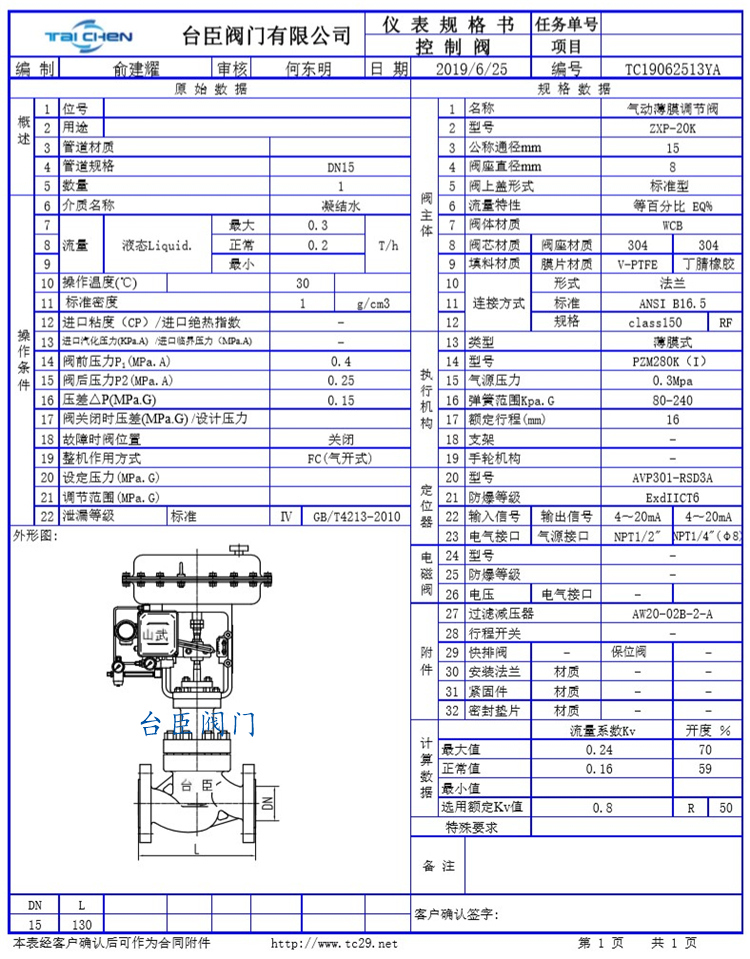

Azbil山武氣動調節閥儀表規格書：

上海臺臣閥門有限公司				儀表格書		用戶			航錦科技股份有限公司
編制		俞建耀		審核	何東明	日期	2019/3/2			編號	TC1903022YA
原始數據							規格數據
概 述	1	位號	LCV03				主 閥 體	1	名稱		氣動薄膜調節閥
	2	用途						2	型號		ZXP-16K
	3	管道材質						3	公稱通徑		80
	4	管道規格			DN80			4	閥座直徑mm		80
	5	數量			1			5	閥上蓋形式		標準型
操 作 條 件	6	介質名稱			42%堿液			6	流量特性		等百分比EQ%
	7	流量	液態Liquid.	大	40	T/h		7	閥體材質		Ni200
	8			正常	35.53			8	閥芯材質	閥座	H.C	H.C
	9			小	14.212			9	填料材質	膜片	V-PTFE	丁腈橡膠
	10	操作溫度(℃)			108			10	連接方式	形式	法蘭
	11	標準密度			1.45			11		標準	HG/T20592-2009
	12	進口粘度（CP）進口絕熱指數			-			12		規格	1.6MPa
	13	進口汽化壓力(KPa.A)			-		執 行 器	13	類型		薄膜式
	14	閥前壓力P1(MPa.A)			0.48			14	型號		PZM600K（I）
	15	閥后壓力P2(MPa.A)			0.43			15	氣源壓力		0.3Mpa
	16	壓差△P(MPa.G)			0.05			16	彈簧范圍Kpa.G		80-240
	17	閥關閉時壓差(MPa.G)			0.4			17	額定行程(mm)		40
	18	故障時閥位置			關閉			18	支架		-
	19	整機作用方式			FC(氣開式)			19	手輪機構		-
	20	設定壓力(MPa.G)					定 位 器	20	型號		山武AVP100-H
	21	調節范圍(MPa.G)						21	防爆等級		ExiaⅡCT6
	22	泄漏等級Ⅳ		標準	GB/T4213-2010			22	輸入信號	輸出信號	4～20mA	-
外形圖:								23	電氣接口	氣源接口	NPT1/2"	NPT1/4"(φ6)
							電 磁 閥	24	型號		-
								25	防爆等級		-
								26	電壓	接口	-
							附 件	27	過濾減壓器		AW20-02B-2-A
								28	行程開關		-
								29	閥	-	保位閥	-
								30	法蘭	材質	-	-
								31	緊固件	材質	-	-
								32	墊片	材質	-	-
							計 算 數 據			流量系數Kv		開度％
								大		46.98		81
								正常值		41.73		78
								小		16.69		54
								額定Kv值		100		R
							特殊要求
							備注		請確認定位器防爆等級。
DN	L						客戶確認簽字:
80	298

azbil山武定位器簡介：
AVP100 是智能型閥門定位器，能連接到調節器的4-20mA輸出回路上，所有調整有電子模塊完成，輸入信號和調節閥開度之間的關系可任意設置，能容易設置分程和其 他特殊的應用。AVP100型采用二線制4-20mA標準信號，可直接安裝于現有的控制系統中。調試極為簡便。
azbil山武定位器適用工況：
?關斷特性 當過程要求閥門緊閉時,此設定可切斷特定信號點的、施加到執行機構的不必要的供氣壓力,從而連續保證閥門的原有關閉性能。
?用戶可自設流量特性 用戶可自設定位器的輸入/輸出特性,從而修正閥門的總體特性,應對具體的生產過程。
?精確的分程設定可以為分程應用場合安裝SVP，且無需其它儀器。因為可以用現場智能通信裝置方便地設置信號范圍,所以,可將定位器的信號范圍優化到適應過程特性為止。
?減少備件庫存由于各技術參數都可以通過軟件配置進行更改，所以，可保證備件庫存的少量化。
?自診斷 SVP的自診斷程序保證了快速正確的控制閥故障排除措施。
azbil山武定位器功能說明：
同時適用于單作用執行機構和雙作用執行機構
借助雙作用放大器, SVP可以安裝在雙作用執行機構上。
同時適用于直行程執行機構和角行程執行機構?
借助角行程執行機構的安裝支架，可方便地將SVP安裝到角行程執行機構上。
azbil山武定位器認證：
AVP100型產品的NEPSI (儀器儀表防爆安全監督檢驗站)本質安全認證
Ex ia IC T4-T6： -40℃至+60℃時為T4； -40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數：Ui=30V，li=95mA, Pi=0.66W，Ci=6μF，Li=0.2mH
AVP102型產品的NEPSI (儀器儀表防爆安全監督檢驗站)本質安全認證
Ex la IC T4-T6： -40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數:Ui=30V , li=100mA, Pi=1.0W , Ci=0.015μF，Li=0.2mH
控制信號輸入：4-20 mA直流信號(可分程配置一小量程為4mA)
輸入阻抗：
AVP100型:大300 0/ 20 mA DC；
AVP102型:大600 Q/ 20 mA DC
輸出特性：●線性、等百分比、快開●用戶自設特性( 16點)
閥桿行程：反饋桿角度：土40到+ 20°；閥桿轉動角度:大90 (角行程執行機構)
旁路操作：自動/手動開關(僅限于單作用執行機構)
供氣壓力：140至700kPa( 1.4至7.0 kgf/cmz )

azbil山武定位器空氣消耗：
4 (N)/分鐘( 140 kPa ( 1.4 kgf/cm2 )時的大值)；
5 e(N)/分鐘( 280 kPa ( 2.8 kgf/cm2 )時的大值)；
6(N)/分鐘(500kPa(5.0kgf/cm2)時的大值)；
10 (N)/分鐘( 400 kPa ( 4.0 kgf/cm2 )時的大值，對雙作用執行機構而言)
大供氣流量：
140 kPa ( 1.4 kgf/cm2 )時為110L (N)/分鐘；
400 kPa ( 4.0 kgf/cm2 )時為250L (N)/分鐘(對雙作用執行機構而言)
輸出平衡壓力：55+5% (僅限雙作用執行機構)
雷電保護：浪涌電壓峰值: 12 kV；浪涌電流峰值: 1000A
震動允許值：阿自倍爾HA執行機構上裝有標準安裝組件時:2G(5至400Hz)
環境溫度限制：一般型號為-40°C至+80°C
NEPSI (儀器儀表防爆安全監督檢驗站)本質安全: -40C至+60°C為T4, T5；-40°C至+40°C為T6
環境濕度限制：相對濕度為: 10%至90%
配置工具：
SFC160型或SFC260型( SFC現場智能通信裝置，軟件版本為7.8或更新
