智能防爆電動調節閥說明

智能防爆電動調節閥的研究與改進在不斷進行，因此本使用說明書的內容有可能與購買產品的具體情況有不符之處。如對購買的產品或本說明書有疑問，聯系工作人員。

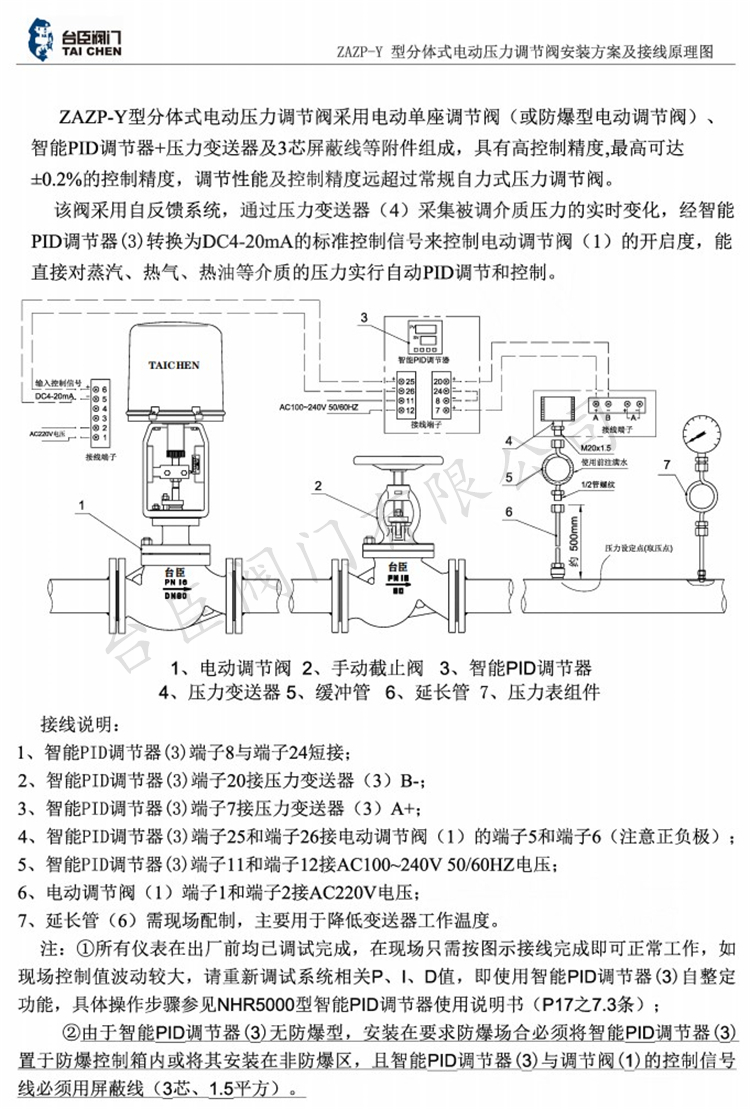

針對壓力調節接收壓力變送器的信號

針對流量調節閥接收流量計的信號

針對液位調節接收液位計的信號

智能防爆電動調節閥驗收、搬運及保管說明

1、?驗收、搬運

◎?使用吊裝機械進行裝卸、搬運，不能在吊裝的物件下站立或操作吊裝機械，本調節閥重量可參見附表二。

◎?在搬運過程中，注意不要使本調節閥產生劇烈的碰撞，否則將會使一些性能下降，需要重新調試。甚至使調節閥動作不良，影響調節質量。

2、?保管

◎?本調節閥在安裝到管道上之前，必須一直處于包裝狀態保管。

◎?不要在下述場所保管：

有雨水處；

超過60℃的高溫場所；

灰塵多的場所；

濕度高的場所。

◎?驗收時因檢查性能而拆開了包裝的必須重新包裝好，直到開始安裝。

◎?電氣配線接口的塞子和蓋等，在電氣配線工程以前，請不要打開。

◎?在保管期為一年以上的情況下,填料往往會發生硬化、老化現象，所以請打開包裝，將緊固填料的六角螺母松開2圈，以此狀態進行保管，使用時再旋緊，壓緊填料，之后從配管法蘭部位施加相當于使用流體壓力的氣壓（超過0.95Mpa的場合使用氮?dú)猓┗蛩畨海瑱z查填料部分有無泄漏。若有泄漏，請更換新的填料。更換填料時注意不要損傷閥桿表面，裝填填料時應垂直水平將填料壓入填料函。

◎?對于使用后再進行保管的情況，請按下述事項進行處理：

·請將控制閥內部用水加以仔細清洗后干燥處理；

請不要損傷閥體上與配管連接法蘭的密封面；

請對可能生銹的部位進行防銹處理；

請對電氣配管接口進行防水處理。

智能防爆電動調節閥結構與原理

　(一)　結構

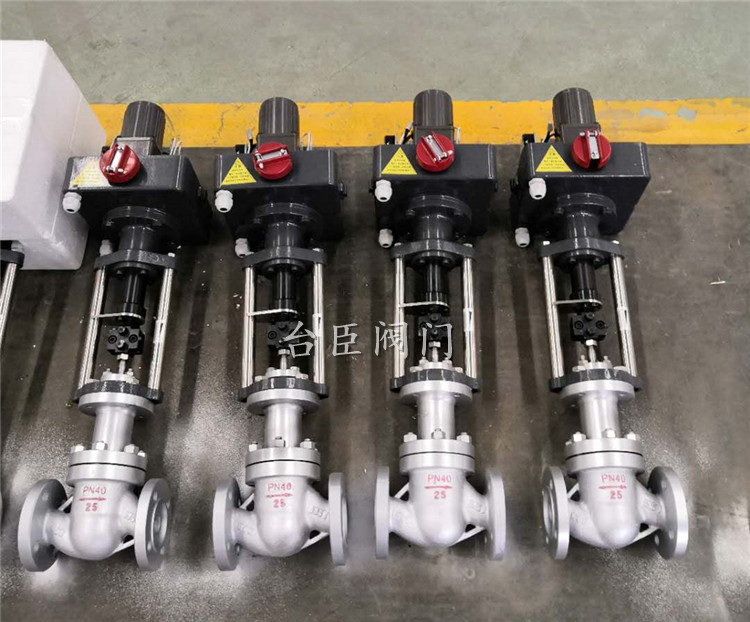

◎?電動單座調節閥是由電動執行器與單座調節閥二部分組成。

1、?電動執行器說明書：

????電動執行器采用3810L（或其他品牌）系列電子式電動執行器，它是以220V交流單相電源作為驅動電源，接受來自調節器或計算機的4mA.DC~20mA.DC或者1V.DC~5V.DC控制信號來運轉的全電子式執行機構。

電動單座調節閥其主要特點：

·執行器本身具有伺服功能，無需外接伺服放大器；

·關鍵部件控制模塊采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮、防震；

·可以帶過載保護單元。當閥門卡死、或過負荷等原因造成電動機電流過大時，過載保護單元?jiǎng)幼髑袛嚯妱?dòng)機電流，從而起到保護作用。故障消除后，執行器仍可正常工作；

·用電位器調整零點、行程、靈敏度方便易行；

·電動機內部有溫度保護開關。當電動機內部溫度超過允許溫度時，開關動作自動切斷繞組電源，從而保護電動機不燒毀；

·用功能開關任意選擇正、反動作，選擇斷信號的三種狀態(自鎖、全開、全關)；

·直行程執行器輸出軸內裝有保證閥門關斷力的壓縮彈簧，壓縮彈簧與限位開關配合作用，可保證閥門的嚴密關閉；

·斷電源后，閥門自鎖。

2、電動單座調節閥閥體說明書

ZDLP系列電動單座調節閥的結構，其一般結構如圖1所示。主要零件材料參見附表四。?

智能防爆電動調節閥動作原理

3810L（或其他品牌）系列電子式執行器是以220V單相交流作為驅動電源，接受來自計算機、調節器或操作器的4mA.DC~20 mA.DC或1V.DC~5V.DC輸入信號，產生軸向推力，通過連接桿，改變閥芯與閥座間的流通面積，直到電動執行機構的位置反饋信號與輸入信號相符，從而達到自動調節工藝參數的目的。

三、?安裝(安裝及連接尺寸見附表二和附表五)

1、為維護本調節閥的性能，安裝時請注意下述事項：

◎請勿損傷閥與配管連接法蘭的密封面，以免造成密封泄漏。

◎?qū)⒈菊{(diào)節閥從包裝箱內取出時，建議在調節閥較重時使用吊帶吊運，使用的吊帶承吊重量必須與閥的重量相符，以免損傷調節閥。

◎請充分清洗配管內部，去除雜物、焊渣后再安裝調節閥，若有異物，將引起閥芯與閥座間泄漏。若雜物進入閥桿與閥蓋之間的導向部分，將引起動作不良。

◎電氣配線接口的塞子和蓋等，在本調節閥與配管安裝完成后及電氣配線工程開始之前，請不要打開。

◎本調節閥在安裝到工藝配管上時，請不要使其受到撞擊、摔落等劇烈沖擊。否則將引起故障，必須重新調試。

◎本調節閥執行機構在帶有手動操作機構的場合下，要確保有安全且易于操作的場地并且要兼顧出線口方向。

◎安裝管道上有振動或閥口徑較大（閥自重較重）時，應安裝支撐架。不要將本調節閥安裝在有劇烈振動和對調節閥施加過大載荷的場合。

◎不要將執行機構顛倒安裝。

◎?在安裝前，應對管道進行清洗，閥門入口處應留有足夠的直管段長度，并在本調節閥入口的前方盡可能配過濾器，要注意好管道法蘭與閥體法蘭連接時的同軸度。

◎?如果在室外安裝，請不要在雨天進行配線作業。

◎?安裝場所若受 熱、直射日光的影響超出電動執行器的允許溫度范圍時，請用適當遮蔽板或隔熱材料進行保護。

◎?電動執行器帶空間加熱器時請采用必要的保溫措施。

2、安裝場所允許的環境溫度說明

本調節閥安裝使用的環境溫度，必須符合訂購調節閥時技術參數表上提供的使用環境溫度，超出規定的環境溫度，可能會導致意外故障，甚至意外事故發生。

如無特殊說明，本調節閥一般使用在環境溫度為：-25℃~60℃的場合下。

3、維修空間

◎?調節閥上方應保留更換執行機構、檢查閥內件所必須的空間。如圖2所示。

◎?yàn)闄z修方便，可設置與本調節閥流量特性及行程一致的旁路閥。 如圖3所示安裝，其中虛線表示管道出入口的另一種允許

4、安裝位置說明

◎原則上按圖4-1所示安裝，不得已時允許在如圖4-2所示的范圍內安裝。安裝在有振動及有來自外力的危險管道上時，請使用調節閥附設支架或配管支架。

◎帶有手輪機構的場合請采用能確保安全、且易于操作的安裝位置。

◎介質流經調節閥時，其流向應與閥體上箭頭方向一致。

5、配線說明

◎產品的安裝必須嚴格按照中華人民共和國危險場所安全規程的規定。

◎內外接地牢固、可靠。

◎連接電源的接線端子，其爬電距離及電氣間隙應大于8mm。

◎?為避免電源線的干擾，信號線請采用屏蔽電纜線，并與電源線屏蔽。

◎?電源配線要有足夠的容量以滿足執行器額定電流及起動電流要求。

◎?在配線過程中應確保外部電線接口密封防水，防爆場合應嚴格檢查配線，確保接口部位符合防爆要求，以免漏電失火。

◎?請為電動執行器安裝地線，連接電源及信號線時，請先切斷電源以防觸電。

◎在配線過程中應確保外部電線接口密封防水，防爆場合應嚴格檢查配線，確保接口部位符合防爆要求，以免漏電失火。

四、電動單座調節閥運行前準備說明

??調節閥安裝完成后，在調試運行前請做好以下事項:

◎?接入電源前，請確認電源電壓是否與銘牌所標示的電源電壓相符。

◎?調節閥出廠時，零點、行程、限位開關均已調好，用戶不必自行調整。

◎?確認閥門外殼清潔，電動執行器表面高溫度不超過130℃.

手輪操作時請注意：

當沒有操作電源時，備有用人力搖動驅動部的手動機構，如圖5所示。手動機構在頂部，接通電源時不能用手動操作。

從執行器的頂部看，向順時針?lè)较蜣D(zhuǎn)動手動曲柄，輸出軸下降。向逆時針?lè)较蜣D(zhuǎn)動手動曲柄，輸出軸上升。?

智能防爆電動調節閥維護說明

調節閥投入使用后，請按如下要求定期檢查，做好維護工作，杜 事故發生。出現異常時，可參照故障、異常的辨別方法與措施進行處理。

日常檢查及定期檢查

一）日常檢查

對于生產過程中起重要作用的調節閥，請按以下各項實施日常檢查。

為了防止誤動作，請確定電源和輸入信號源均已切斷。

請確認填料及墊片處有無泄漏。若有泄漏，請檢查閥桿部位有無損傷或咬死等現象。若無異常，請?jiān)诖_定動作狀態時，擰緊填料壓板螺母。

確認動作時有無異常聲音，調節閥有無振動。

電動執行器有無異常。

在日常檢查時發現異常情況且無法處理時，請與本公司聯系。

二）定期檢查??

??每1~2年實施如下定期檢查、確認、加油、更換等工作。

智能防爆電動調節閥故障、異常的辨別方法與措施說明?

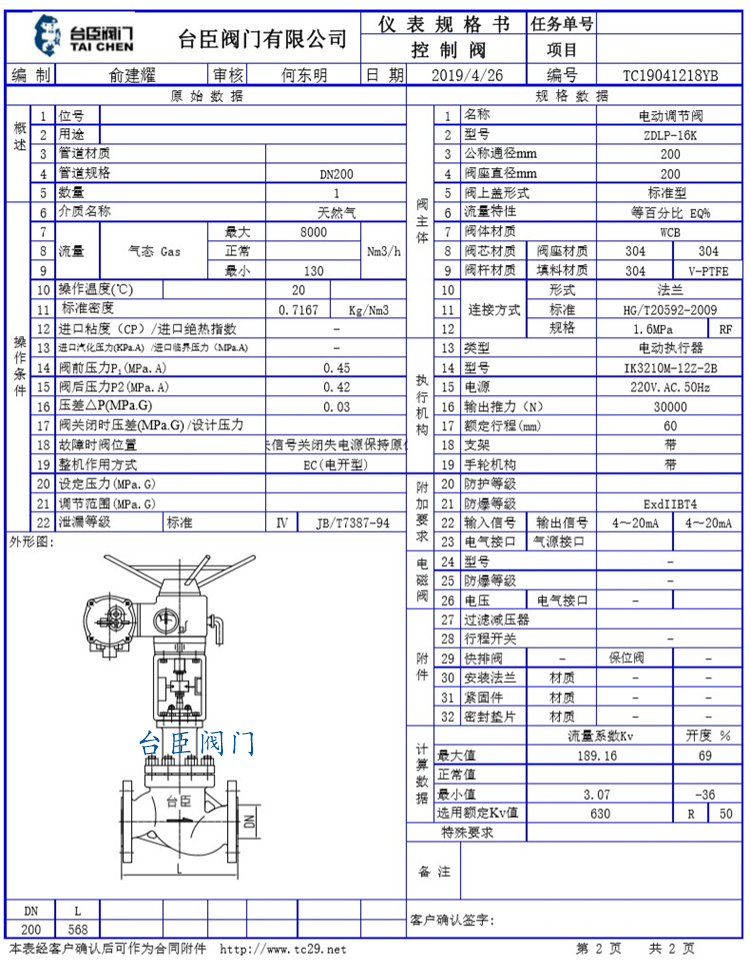

智能防爆電動調節閥參數說明

附表二:普通型、散熱型、波紋管密封型外形尺寸與重量???????單位：mm

注：1、電動執行器以普通型為準，用戶可根據需要選用不同的電動執行器；

2、?圖中尺寸L見附表五：法蘭連接尺寸的法蘭端面距項。?

普通型???????????????????????散熱型

智能防爆電動調節閥主要性能指標說明

注：本產品性能貫徹JB/T7387-94標準。

智能防爆電動調節閥主要零件材料說明

智能防爆電動調節閥法蘭連接尺寸

?注：1、本法蘭連接尺寸按GB/T9113-2010標準；

2、本產品法蘭面密封面形式可按用戶指定，用戶未指定，則PN16按突面，PN40、PN64(6.3Mpa)按凹面.

智能防爆電動調節閥型號編制說明
