品牌 : | 臺臣閥門 | 型號 : | ZXP |
材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
加工定制 : | 是 | 公稱通徑 : | DN20 |
適用介質 : | 水,蒸汽,液化氣,空氣 | 壓力環境 : | 常壓 |
工作溫度 : | 常溫 | 流動方向 : | 單向 |
驅動方式 : | 氣動 | 零部件及配件 : | 配件 |
形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
標準 : | 國標 | 密封形式 : | 硬密封型 |
定位器 : | 西門子、YT、ABB等 | 注 : | 可帶控制儀表、壓力傳感器 |
氣動減壓閥和減壓閥的區別:
氣動減壓閥又稱調節閥,該閥可以調節流量、調節壓力、調節溫度、調節液位、調節重量等功能,是一款專業的、全面性的、多功能調節閥。減壓閥只能減壓,且閥前后壓差及可調節范圍小,而調節閥可自由設定目標值。減壓閥可以說是調節閥的一種小分類,但是調節閥不可以說是減壓閥的一種。下面臺臣閥門介紹下調節閥和減壓閥選型知識及優缺點。具體哪個好?要看現場的使用需求了,也可提供技術參數要求,讓我司技術人員為您選型。
氣動減壓閥和自動減壓閥優缺點:
氣動減壓閥的優點是可調參數多、范圍也大、精準度高,可調流、調壓、調溫、穩壓、泄壓均能用,但有結構復雜、造價高,需要外力和信號源的缺點。減壓閥優點是結構簡單、造價低,缺點是只能在壓力波動不大的場合工作,且只能起減壓作用。在一些壓力波動不大,壓力相對平穩的場合,一般可用減壓閥代替調節閥,比如界區外來的N2 蒸汽等。選用調節閥需加壓力變送器,調節性能好,但從節約投資上考慮,一個減壓閥就可以起到穩定閥后壓力的作用了。
氣動減壓閥和減壓閥功能用途的區別:
氣動減壓閥工作需借助外部氣/電源,還需要儀表輸出的4-20毫安信號方可工作,而減壓閥靠自身能源及彈簧的作用減壓,設定值必須要到現場擰閥上的螺絲來設定,而調節閥你可以隨便在DCS上設置調節器的設定值,它可以有更廣闊的被調對象,比如溫度、流量、壓力、液位等。減壓閥相對調節閥,其設定范圍值小很多。前面臺臣閥門介紹的是整個系列的調節閥,那么在實際應用中自力式調節閥和減壓閥是可以做比較,兩者均無需外援,下面臺臣簡單介紹下兩者的選型知識。
自力式壓力調節閥和減壓閥選型知識?
自力式調節閥工作依靠流經閥內介質自身的壓力、溫度,通過信號導壓管將介質引入執行器,作為調節閥的驅動能源,結合彈簧的作用力自動調節介質參數,不需要外接電源和二次儀表的調節閥。臺臣自力式調節閥主要分為自力式溫度調節閥、自力式壓差調節閥、自力式壓力調節閥、自力式流量調節閥等,可在各種介質參數中工作。
減壓閥是依靠介質本身的能量,將進口壓力減至某一需要值的出口壓力,使出口壓力自動保持穩定的閥門。從流體力學的觀點看,減壓閥是一個局部阻力可以變化的節流元件,即通過改變節流面積,使流速及流體的動能改變,造成不同的壓力損失,從而達到減壓的目的。然后依靠控制與調節系統的調節,使閥后壓力的波動與彈簧力相平衡,使閥后壓力在一定的誤差范圍內保持恒定。
自力式壓力調節閥與減壓閥那個好?
1、兩者的工作目的是不一樣的,自力式調節閥重在調節,減壓閥是單純的減壓;
2、減壓閥是可以主觀進行壓力調節,如果閥前壓力波動大,閥后壓力也是有變化的,需要手動調節壓差。而自力式調節閥是根據一個設定的、當閥前波動較大時,依靠自身壓力作為動力,可實現自動地做到背壓穩定或者閥前壓力穩定;
3、減壓閥需要手動調節壓差,如果閥前壓力變化,閥后壓力也是變化的,不能自動調節到固定的壓力。而自力式調節閥可以自動地做到背壓穩定或者閥前壓力穩定;
4、減壓閥調節精度更高,一般誤差為0.5,而自力式調節閥的調節精度一般為5;
5、自力式調節閥可以控制壓力、差壓、溫度、流量等,而減壓閥功能只起減壓的作用;
6、自力式調節閥既可以調節閥前壓力穩定,也可以調節閥后壓力穩定,而減壓閥只能調節閥后壓力,起到減壓作用。

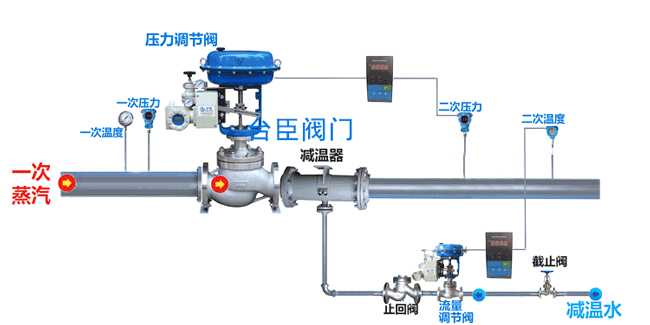

氣動減壓閥產品簡述:
氣動減壓閥是用來調節閥門的閥前與及閥后的壓力,調節靈敏度精準,壓力穩定。氣動減壓閥就是以壓縮空氣為動力源,減壓閥以氣缸為執行器,并借助于電氣閥門定位開關、轉換器電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式減壓,接收工業自動化控制系統的控制信號來完成閥后壓力值的調節,穩定流量、壓力、溫度等各種工藝參數。氣動減壓閥特點就是控制簡單,反應快速,且本質安全,不需另外再采取防爆措施。
氣動減壓閥產品作用:
氣動減壓閥采用雙號導向結構,配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。氣動薄膜雙座減壓閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大,允許泄漏也較大且不是很清潔的介質場合。
氣動減壓閥主要零件材料:
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
ZG0Cr18Ni12Mo2Ti | -250~550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250~550℃ |
0Cr18Ni12Mo2Ti | -250~550℃ | |
填 料 | 聚四氟乙烯 | -40~200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |

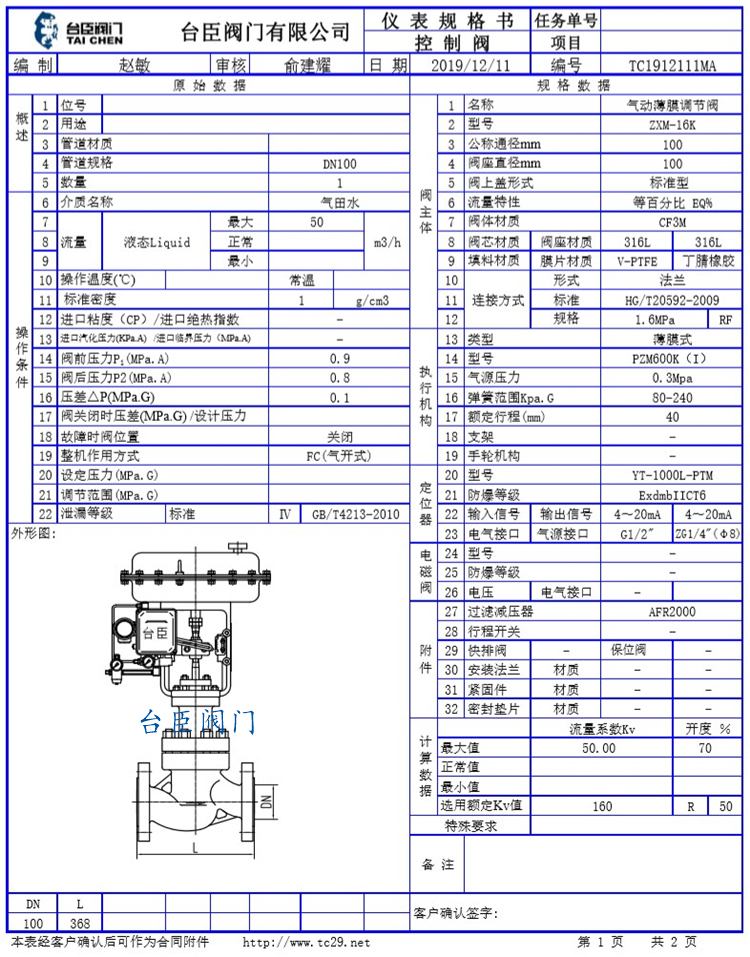

氣動減壓閥技術參數:
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
額定流量系數kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | ||
公稱壓力MPa | 1.6 4.0 6.4 | ||||||||||||||
行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||||
介質溫度℃ | -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃ | ||||||||||||||
流量特性 | 直線、等百分比 | ||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||
閥體 材質 | PN (MPa) | 1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||
4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
上閥蓋型式 | 普通式(常溫型),熱片式(中溫型) | ||||||||||||||
可調比 | 30:1 | ||||||||||||||
氣源接頭 | M16×1.5 |
注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。
氣動減壓閥性能指標:
項目 | 指標值 | |
基本誤差 | 不帶定位器 | ±5.0 |
帶定位器 | ±1.0 | |
回差 | 不帶定位器 | 3.0 |
帶定位器 | 1.0 | |
死區 | 不帶定位器 | 3.0 |
帶定位器 | 0.4 | |
允許泄漏量L/h | 1×10-3×閥額定容量 |
可配附件定位器:電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器
氣動雙座減壓閥允許壓差:
供氣壓力 MPa | 彈簧壓力 KPa | 公稱通徑 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注:使用條件為閥桿在介質流出端關閉時P2=0狀態下。
氣動減壓閥外形尺寸表:
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 |
氣動減壓閥產品應用:
氣動減壓閥閥體內有兩個閥座,流體通過閥芯的上下密封面流出,不平衡力小。該減壓閥是一種平衡式結構,允許使用壓差較大,適用于壓差大,流量大,泄漏量要求不嚴格要求的場合,氣動雙座減壓閥廣泛應用于石油、化工、制藥、冶金、電站、等工業部門,控制氣體、液體、蒸汽等介質。
