首頁 > 供應產品 > ZXM氣動薄膜調節閥帶手動帶散熱片帶YT3300智能定位器HART功能

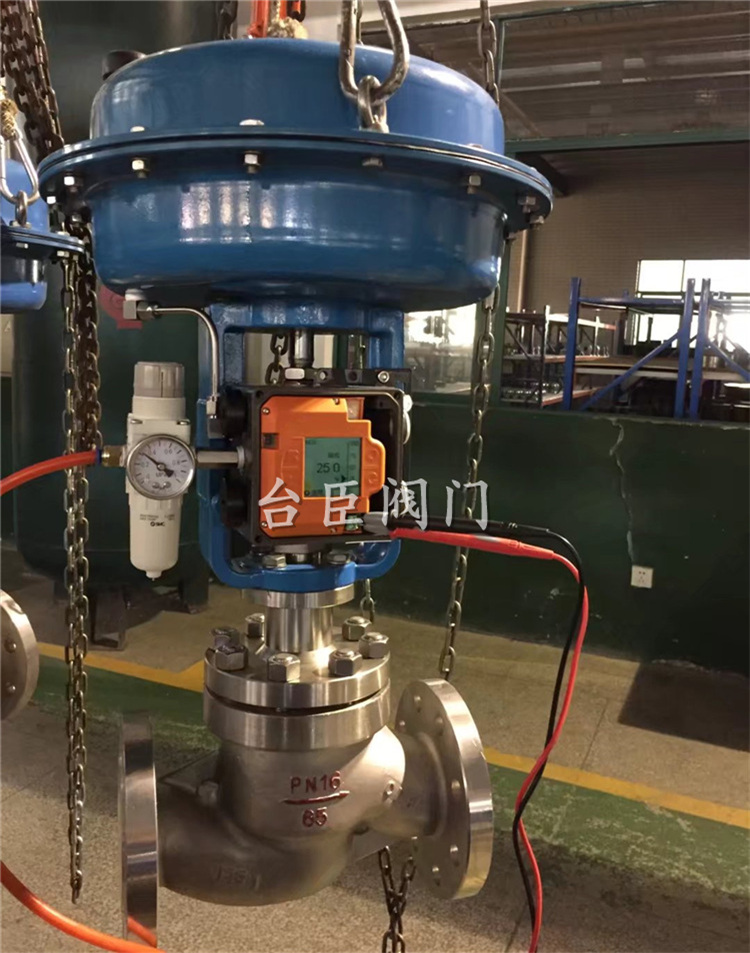

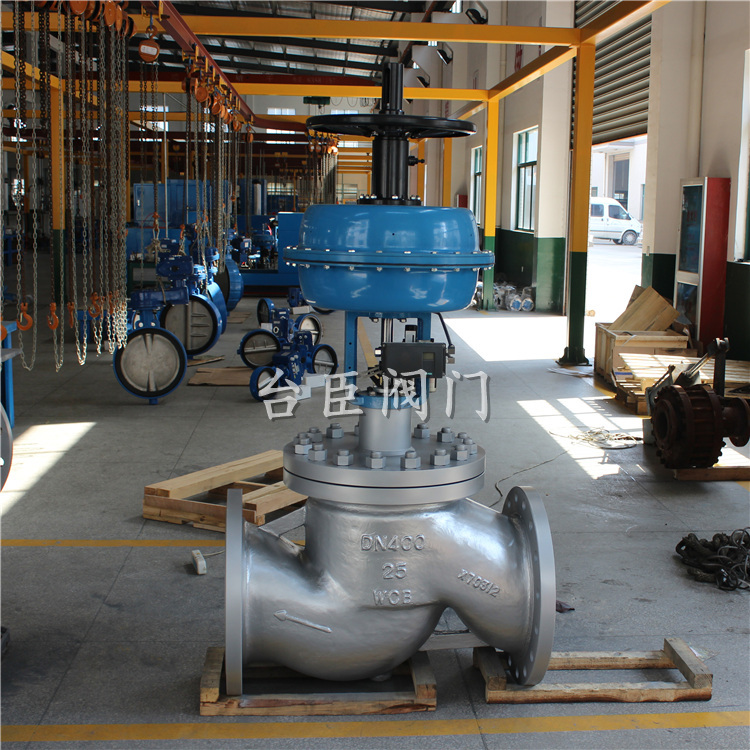

ZXM氣動薄膜調節閥帶手動帶散熱片帶YT3300智能定位器HART功能

產品：	瀏覽次數：1031ZXM氣動薄膜調節閥帶手動帶散熱片帶YT3300智能定位器HART功能
品牌：	臺臣閥門
單價：	5020.00元/件
最小起訂量：	1 件
供貨總量：
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2023-04-04 18:44

詳細信息

品牌 :	臺臣閥門	型號 :	ZXM
材質 :	碳鋼	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN50
適用介質 :	水,蒸汽,空氣	工作溫度 :	高溫
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	配件	形態 :	柱塞式
類型(通道位置) :	二通式	標準 :	國標
密封形式 :	硬密封型	定位器 :	原裝進口永泰yt3300

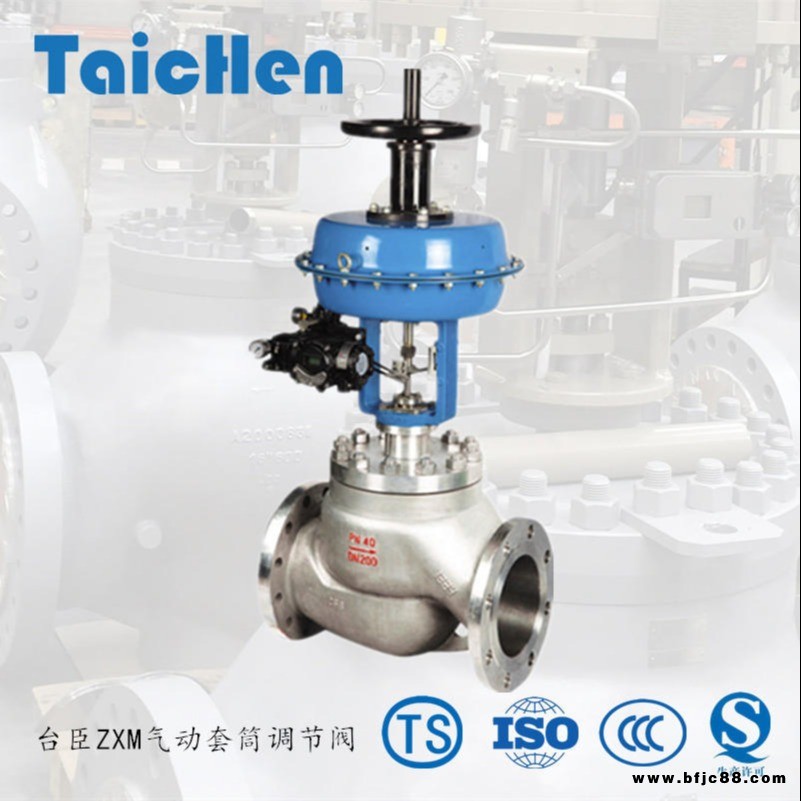

ZXM氣動薄膜調節閥概述：

氣動薄膜調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
??? 本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
ZXM氣動薄膜調節閥特點
◇　頂導向套筒調節閥，結構緊湊，部件少、易維修。
◇　金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
◇　閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30。
◇　可調范圍大，固有可調比為50。
◇　執行機構采用多彈簧結構，高度減少30、重量減輕30。
◇　ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵流體外漏。
◇　ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

主要零件材料
◇　主要零件材料：
◇　閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
◇　閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
◇　軟密封閥芯：增強聚四氟乙烯
◇　填料：聚四氟乙烯，柔性石墨
◇　波紋管：1Cr18Ni9Ti
◇　墊片：橡膠石棉板、10、1Cr18Ni9Ti、纏繞墊片
◇　膜蓋：A3
◇　波紋膜片：丁晴橡膠夾增強滌綸織物
◇　彈簧：60SIMN
◇　閥桿、推桿：2Cr13、1Cr18Ni9Ti
◇　襯套：2Cr13
ZXM氣動薄膜調節閥技術參數

公稱通徑 DN(mm)		20								25						32		40		50
閥座直徑 dn(mm)		10	12		15				20	10		12	15	20	25	32		32	40	32	40		50
額定流量系數(KV)	直線	1.8	2.8		4.4				6.9	1.8		2.8	4.4	6.9	11	17.6		17.6	27.5	17.6	27.5		44
	等百分比	1.6	2.5		4.0				6.3	1.6		2.5	4.0	6.3	10	16		16	25	16	25		40
額定行程 L		16														25
膜片有效面積 Ae(cm2)		280														400
公稱通徑 DN(mm)		65		80				100						125	150				200			250
閥座直徑 dn(mm)		65		65		80		65			80		100	125	125		150		150	200		250
額定流量系數(KV)	直線	69		69		110		69			110		176	275	275		440		440	690		1100
	等百分比	63		63		100		69			100		160	250	250		400		400	630		900
額定行程 L		40												60								100
膜片有效面積Ae(cm2)		600												1000								1600
公稱壓力PN		MPa					1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0
		Bar					16，25，40，64(63)/20，50，110
		Lb					ANSI：Class150、Class300、Class600
固有流量特性		直線、等百分比
固有可調比(R)		50:1
彈簧(信號)范圍 Pr(KPa)		20～100、40～200、80～240、（ 20～60、60～100）
氣源壓力 Ps（MPa）		0.14/0.25/0.3
允許泄漏量		硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級見 GB/T4213-92
工作溫度 t(℃)	常溫型						-20～200、-40～250、-60～250
	散熱型	代號：S					-40～350、-60～350
	高溫型	代號：G					350～550(選用高溫材料)
	低溫型	代號：D					D0：-60～-100、D1：-100～-200、D2：-200～-250
	調節切斷型	代號：Q					-40～150(閥芯夾增強 PTFE)

本產品性能指標貫徹GB/T4213-92標準
允許壓差
ZXM氣動薄膜調節閥允許壓差表單位: MPa

膜片有膠面積Ae(cm2)			280			400			600			1000
信號范圍Pr(KPa)			20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200	20-100	20-100	40-200
氣源壓力Ps(MPa)			0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25	0.14	0.14	0.25
需配附件			-	P	P	-	P	P	-	P	P	-	P	P
公稱通徑 DN （mm）及閥座直徑 d (mm)	20	10	5.35	6.40	6.40
		12	3.72	6.40	6.40
		15	2.33	5.55	6.40
		20	1.34	3.12	4.01
	25	25	0.86	2.00	2.57
	32	32				0.75	1.74	2.24
	40	25				1.22	2.85	3.67
		32				0.75	1.74	2.24
		40				0.48	1.11	1.48
	50	32				0.75	1.74	2.24
		40				0.48	1.11	1.48
		50				0.31	0.71	0.91
	65	65							0.27	0.63	0.81
	80	50							0.46	1.07	1.38
		65							0.27	0.63	0.81
		70							0.18	0.42	0.52
	100	65							0.27	0.63	0.81
		70							0.18	0.42	0.52
		100							0.11	0.26	0.34
	125	125										0.12	0.29	0.37
	150	100										0.19	0.44	0.57
		125										0.12	0.29	0.37
		150										0.09	0.20	0.25
	200	125										0.12	0.29	0.37
		150										0.09	0.20	0.25
		200										0.05	0.11	0.14

*P:閥門定位器
**對于ZXPV型單座紋管密封調節閥,大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值MPa，則取值1.0MPa。
氣開式調節閥允許壓差表單位: MPa

膜片有膠面積Ae(cm2)			280		400		600		1000
信號范圍Pr(KPa)			20-100	20-100	20-100	20-100	20-100	20-100	20-100	20-100
氣源壓力Ps(MPa)			0.14	0.25	0.14	0.25	0.14	0.25	0.14	0.25
需配附件			-	P	-	P	-	P	-	P
公稱通徑 DN （mm）及閥座直徑 d (mm)	20	10	5.35	6.40
		12	3.72	6.40
		15	2.33	5.55
		20	1.34	3.12
	25	25	0.86	2.00
	32	32			0.75	1.74
	40	25			1.22	2.85
		32			0.75	1.74
		40			0.48	1.11
	50	32			0.75	1.74
		40			0.48	1.11
		50			0.31	0.71
	65	65					0.27	0.63
	80	50					0.46	1.07
		65					0.27	0.63
		70					0.18	0.42
	100	65					0.27	0.63
		70					0.18	0.42
		100					0.11	0.26
	125	125							0.12	0.28
	150	100							0.19	0.44
		125							0.12	0.26
		150							0.09	0.20
	200	125							0.12	0.28
		150							0.09	0.20
		200							0.05	0.11
