| 品牌 : | 霍尼韋爾 | 型號 : | HonEYWELL |
| 加工定制 : | 是 | 規格 : | 面板尺寸48×96mm |
| DC1020 : | 面板尺寸48×96m |

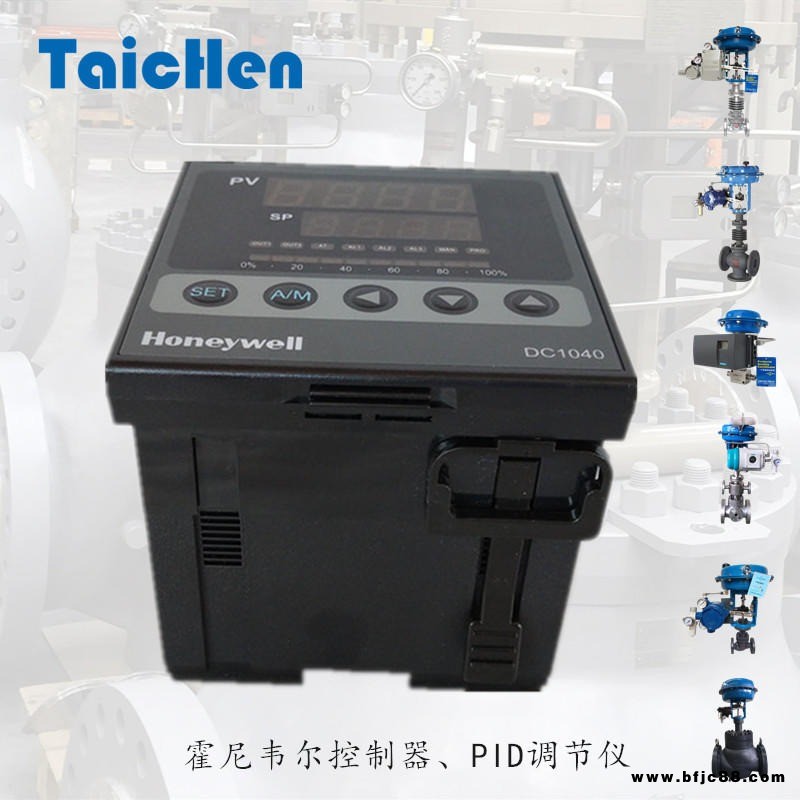

霍尼韋爾溫控器簡介：
DC1010/1020/1030/1040系列HONEYWELL溫控表,霍尼韋爾DC1000系列控制器（DC1010, DC1020, DC1030, DC1040）是針對大型OEM用戶而設計的可選功能相對簡單、價格低廉的新型控制器。在相同檔次的同類產品中，具有功能全、質量好、性價比高的優勢，是國內設備制造商、電氣成套商等規模用戶的理想產品，同時也產品描述
面板尺寸：48x48mm（DC1010）、48x96mm（DC1020）、72x72mm（DC1030）、96x96mm（DC1040）、
霍尼韋爾溫控器產品描述：
1、面板尺寸：48x48mm(DC1010)、48x96mm(DC1020)、 72x72mm(DC1030)、96x96mm(DC1040)、
2、模擬輸入：1 - 2個
3、輸入類型：熱電偶、RTD、mV、mA
4、模擬輸出：2路
5、傳送輸出：1路
6、數字輸出控制：多2個
7、數字輸出報警：2 - 3個
8、精度：+/-0.5%量程
9、控制回路：1個
10、通訊：RS232/RS485
11、雙排顯示PV、SP等數據
12、12種熱電偶信號、3種熱電阻信號、5種線形信號輸入
13、繼電器輸出、電壓、電流信號輸出
14、帶手/自動模式，切換便利
15、多種輔助輸出功能
16、多種控制算法輸出：ON/OFF、PID、雙重（冷熱區）輸出、馬達閥門控制，單相/三相可控硅控制
17、三路（可選）報警輸出，17種報警類型
18、2套各8段設定點程序，切換調用或串接成16段程序使用
19、滿量程0.5%精度，EEROM非易失性內存，確保數據在掉電情況下不會丟失
20、85-256Vac/50（60）HZ供電工作

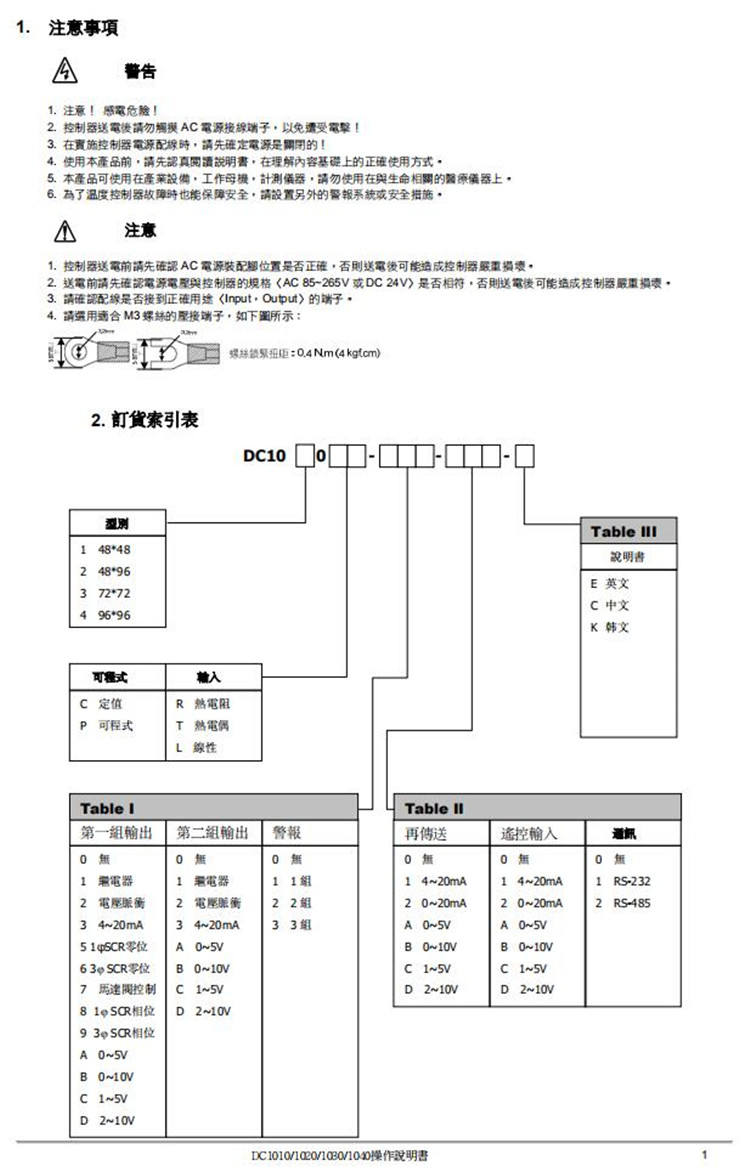

描述 | 選擇 | 報價 | |
面板尺寸 | 48×48mm 48×96mm 72×72mm 96×96mm | DC1010- DC1020- DC1030- DC1040- | 910 910 970 970 |
程序設定 | 無 程序設定 | DC10-0C- DC10-0P- |
390 |
輸入 | RTD（熱電阻） TC（熱電偶） 線性輸入 | DC10-0-R DC10-0-T DC10-0-L | |
控制輸出1 | 無 繼電器觸點輸出（3A/240VAC） 電壓脈沖（20VDC/20mA） 4-20ma 單相SSR 三相SSR 開環伺服馬達控制 單相SCR 三相SCR 0-5V 0-10V 1-5V 2-10V | 0 - - 1 - - 2 - - 3 - - 5 - - 6 - - 7 - - 8 - - 9 - - A - - B - - C - - D - - | - - - - 220 390 430 280 390 - - - - |
控制輸出2 | 無 繼電器接點（3A/240VAC） 電壓脈沖（20VDC/20ma） 4-20ma 0-5v 0-10v 1-5v 2-10v | - 0 – - 1 – - 2 – - 3 – - A – - B – - C – - D – | - 130 130 130 130 130 130 130 |
報警 | 無 1個報警 2個報警 3個報警 | - - 0 - - 1 - - 2 - - 3 | - - 130 280 |
輔助輸出（TRS）
| 無 4-20ma 0-20ma 0-5v 0-10v 1-5v 2-10v | 0 - - 1 - - 2 - - A - - B - - C - - D - - | - 280 280 280 280 280 280 |
輸出（RSP） | 無 4-20ma 0-20ma 0-5v 0-10v 1-5v 2-10v | 0 - - 1 - - 2 - - A - - B - - C - - D - - | - 220 220 220 220 220 220 |
通訊 | 無 RS-232 RS-485 TTL | - - 0 - - 1 - - 2 - - 3 | - 440 440 440 |
手冊 | 英文 中文 韓文 | E C K | |
霍尼韋爾溫控器的具體型號如下：
霍尼韋爾溫控器DC1040CT-101-000-E
霍尼韋爾溫控器DC1040CT-201-000-E
霍尼韋爾溫控器DC1040CT-301-000-E
霍尼韋爾溫控器DC1040CT-701-000-E
霍尼韋爾溫控器DC1040CR-701-000-E
霍尼韋爾溫控器DC1040CR-201-000-E
霍尼韋爾溫控器DC1040CR-301-000-E
霍尼韋爾溫控器DC1040CR-701-000-E
霍尼韋爾溫控器DC1040CL-101-000-E
霍尼韋爾溫控器DC1040CL-201-000-E
霍尼韋爾溫控器DC1040CL-301-000-E
霍尼韋爾溫控器DC1040CL-701-000-E
霍尼韋爾溫控器DC1020CT-101-000-E
霍尼韋爾溫控器DC1020CT-201-000-E
霍尼韋爾溫控器DC1020CT-301-000-E
霍尼韋爾溫控器DC1020CT-701-000-E
霍尼韋爾溫控器DC1020CR-101-000-E
霍尼韋爾溫控器DC1020CR-201-000-E
霍尼韋爾溫控器DC1020CR-301-000-E
霍尼韋爾溫控器DC1020CR-701-000-E
霍尼韋爾溫控器DC1020CL-101-000-E
霍尼韋爾溫控器DC1020CL-201-000-E
霍尼韋爾溫控器DC1020CL-301-000-E
霍尼韋爾溫控器DC1020CL-701-000-E
霍尼韋爾溫控表DC1030CT-101-000-E
霍尼韋爾溫控表DC1030CT-201-000-E
霍尼韋爾溫控表DC1030CT-301-000-E
霍尼韋爾溫控表DC1030CT-701-000-E
霍尼韋爾溫控表DC1030CR-101-000-E
霍尼韋爾溫控表DC1030CR-201-000-E
霍尼韋爾溫控表DC1030CR-301-000-E
霍尼韋爾溫控表DC1030CR-701-000-E
霍尼韋爾溫控表DC1030CL-101-000-E
霍尼韋爾溫控表DC1030CL-201-000-E
霍尼韋爾溫控表DC1030CL-301-000-E
霍尼韋爾溫控表DC1030CL-701-000-E
霍尼韋爾溫控儀DC1010CT-101-000-E
霍尼韋爾溫控儀DC1010CT-201-000-E
霍尼韋爾溫控儀DC1010CT-301-000-E
霍尼韋爾溫控儀DC1010CT-701-000-E
霍尼韋爾溫控儀DC1010CR-101-000-E
霍尼韋爾溫控儀DC1010CR-201-000-E
霍尼韋爾溫控儀DC1010CR-301-000-E
霍尼韋爾溫控儀DC1010CR-701-000-E
霍尼韋爾溫控儀DC1010CL-101-000-E
霍尼韋爾溫控儀DC1010CL-201-000-E
霍尼韋爾溫控儀DC1010CL-301-000-E
霍尼韋爾溫控儀DC1010CL-701-000-E
參數明細 量程范圍

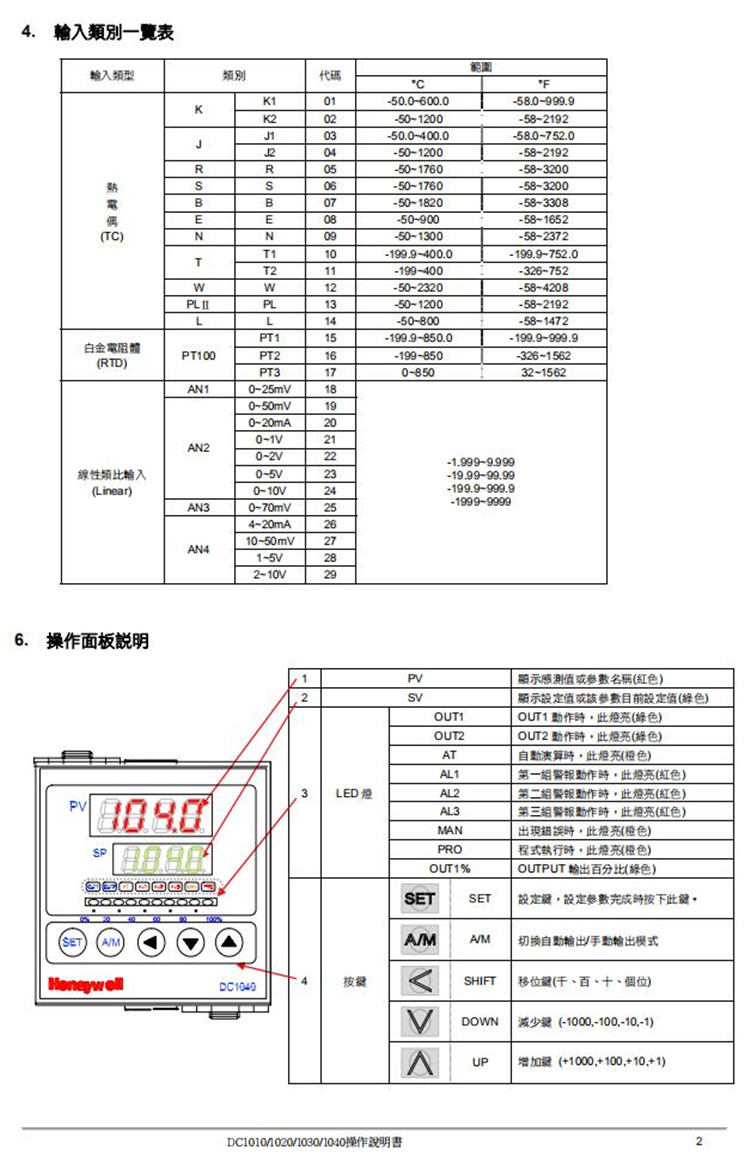

PV輸入類型 熱電偶（K,J,R,S,B,E,N,T,W,PL,U,L）
熱電阻（PT100?,JPT100 ?,JPT50 ?）
線性輸入（-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
輸入采樣時間 250ms
分辨率 14位（每路）
顯示 PV/SV顯示 4位，7段數碼顯示
數據存儲系統 非易失性內存
顯示精度 相對于滿量程±0.2%
控制方式 比例帶（P） 0-200%（on/off控制時P=0）
積分時間（I） 0-3600sec (PD控制時 I=0)
微分時間（D） 0-900sec (PI控制時 D=0)
控制輸出周期 0-150sec (4-20ma→0,固態繼電器→1，機電繼電器?10)
死區時間 0-1000sec (死區時間補償)
輸出 繼電器輸出 接點信號，單刀雙擲開關信號，3A/240VAC)
電壓輸出 脈沖電壓，20VDC/20mA
線性輸出 4-20ma,0-5v,0-10v,1-5v,2-10v
馬達控制輸出 伺服電動閥控制
其它 單相固態繼電器，三相固態繼電器，單相可控硅，三相可控硅
報警 通道 三路（可選）
模式 17種報警類型可選
計時器 頻閃報警，連續報警，計時器延時報警

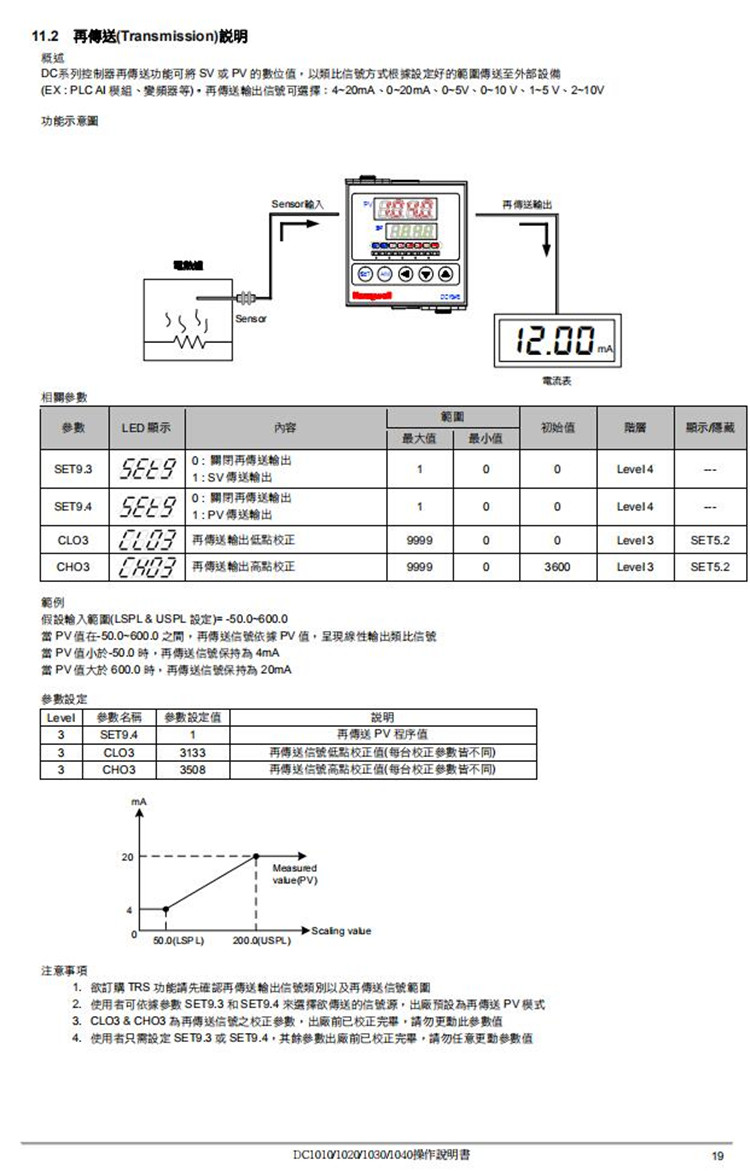

輔助輸出 輸出信號 SP,PV,MV
輸出類型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
輔助輸入 輸入類型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采樣周期 250ms
設定程序 個數/段數 2個/8段（每個）
可實現功能 設定點程序可重復調用和相互連接/每段程序結束可輸出報警
通訊 通訊方式 RS-232,RS-485 TTL
