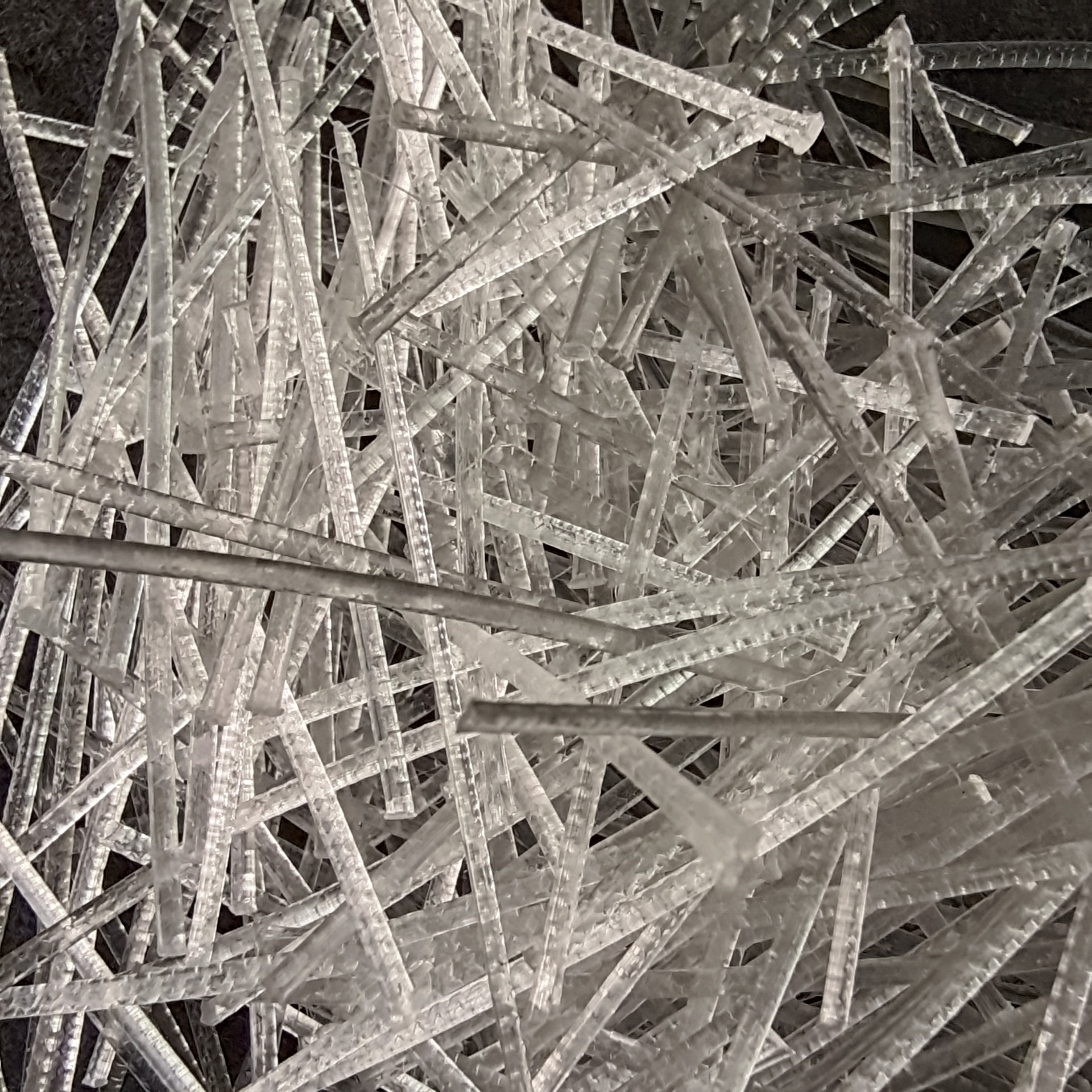

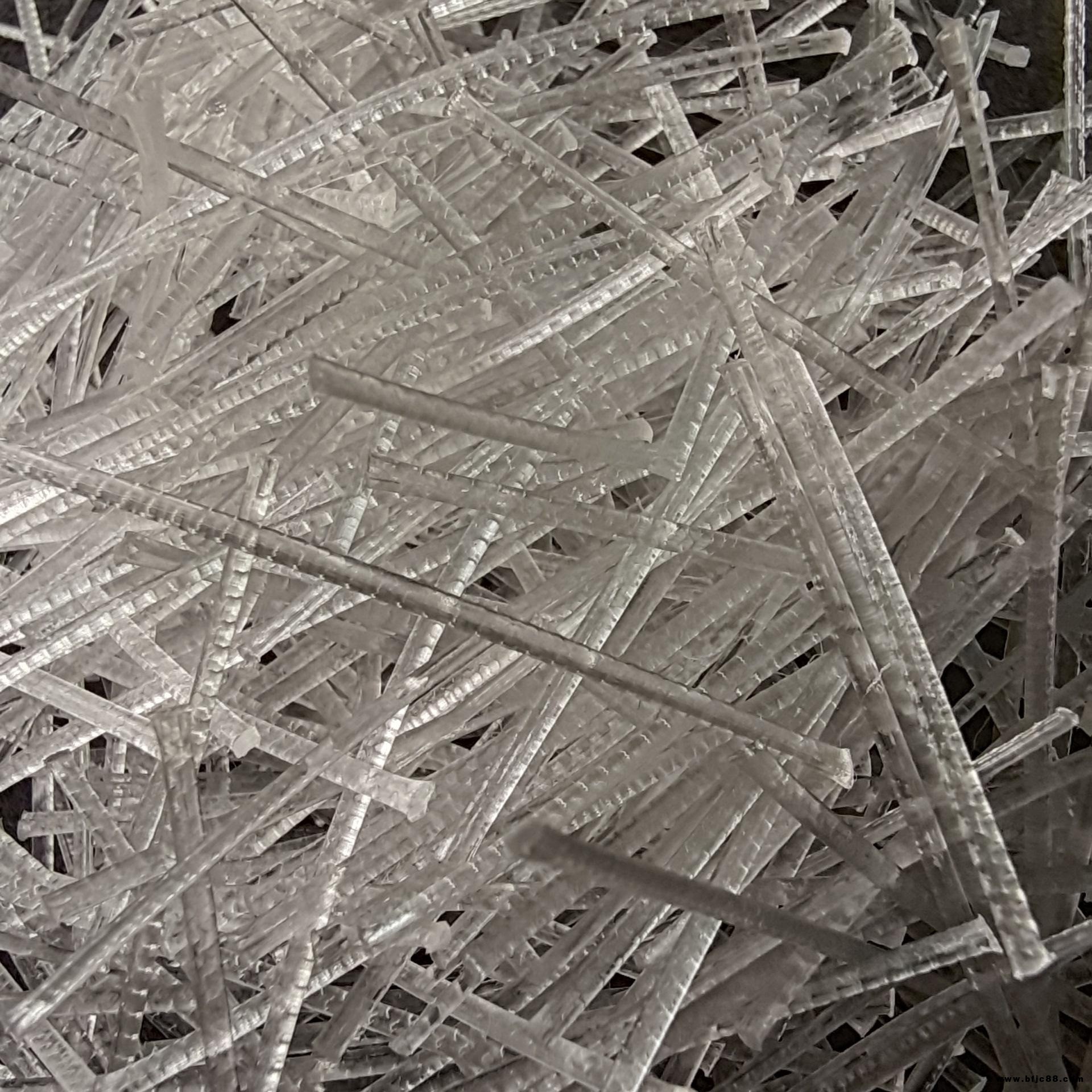

塑鋼纖維是一種應(yīng)用于建筑工程，控制混凝土韌性和抗擊性能的高強(qiáng)度纖維，可以替代傳統(tǒng)鋼筋網(wǎng)、鋼纖維，而建設(shè)成本更加經(jīng)濟(jì)；使用操作省時(shí)方便：且具有廣泛應(yīng)用前景的混凝土增強(qiáng)新型材料。塑鋼纖維是以聚丙烯改性高分子聚合物為主要原料，經(jīng)過特殊工藝技術(shù)生產(chǎn)而成。它是一種表面粗糙，外型輪廓分明的單絲粗纖維：直徑粗細(xì)不同、纖維長短不等、成波浪形狀、抗拉強(qiáng)度高、彈性模量大、抗酸堿能力強(qiáng)；并且具備鋼筋、鋼纖維的外型，鋼筋、鋼纖維的功能，又有合成軟纖維的優(yōu)點(diǎn)。

適用范圍

公路路面、橋面、機(jī)場道面、停機(jī)坪、碼頭堆場鋪面、面板堆石壩面板、工業(yè)建筑地坪、倉庫地面等，用于提高這些面板結(jié)構(gòu)的抗裂性、彎拉強(qiáng)度、彎曲韌性、耐沖擊、耐疲勞性能等。

性能指標(biāo)

技術(shù)參數(shù)：
密度(g/cm3) 0. 91 當(dāng)量直徑 0. 8～1. 5mm
長度(mm) 30/40/50/60 斷裂延伸率 15%±5%
截面形狀波紋型熔點(diǎn) 160℃～170℃ 斷裂強(qiáng)度 (MPa)>450
抗酸堿性 強(qiáng) 彈性模量(MPa) >4000
吸水性 無
截面形狀 波紋型

主要功能

可以替代鋼筋網(wǎng)、鋼纖維的防裂和增強(qiáng)功能，施工更加經(jīng)濟(jì)、省時(shí)方便

抑制混凝土塑性收縮，沉降引起的裂縫

提高混凝土抗磨、抗碎裂、抗沖擊性能

提供混凝土輔助增強(qiáng)和抗彎增強(qiáng)功能

抑制混凝土干裂和溫度引起的裂縫

提供混凝土較高的殘余強(qiáng)度

提高混凝土支撐性能和粘接性能

改善混凝土的耐久性

提高混凝土抗凍融能力、抗疲勞性、抗?jié)B透性、延長使用壽命

推薦用量
為3kg/ m3-6kg / m3，具體用量取決于實(shí)際應(yīng)用工程。

使用說明：

   聚丙烯塑鋼纖維對(duì)混凝土的增強(qiáng)是一種物理作用不改變混凝土的設(shè)計(jì)配比。

長度選擇：一般工程中塑鋼加強(qiáng)筋纖維的長度以25-60MM為宜。

   配比設(shè)計(jì)：通常情況下，單方混凝土中，塑鋼加強(qiáng)筋摻量為5-6kg為宜，橋面防水層等摻量加倍。不必改變其他材料的用量。

   攪拌方法：由于塑鋼加強(qiáng)筋具有很好的分散性，不必附加其他攪拌條件，使用傳統(tǒng)攪拌工藝即可。或選用雙軸臥式強(qiáng)制攪拌機(jī)。

   注意：加入纖維后，混凝土混合料粘稠度增大，壓路機(jī)碾壓時(shí)應(yīng)比普通混合料多碾壓2-3遍。或酌情延長振實(shí)時(shí)間30秒左右，待混凝土表面稍微鈍化后再進(jìn)行抹面，以免帶出纖維。養(yǎng)護(hù)仍應(yīng)按普通混凝土的要求進(jìn)行。

注意事項(xiàng)：

1、不可減少鋼筋混凝土結(jié)構(gòu)的配筋率。
2、不能降低施工質(zhì)量管理要求，仍應(yīng)按有關(guān)技術(shù)規(guī)范進(jìn)行施工和養(yǎng)護(hù)。

包裝及貯存

·本品編織袋包裝，0.9公斤一代，27kg/包；

·本品對(duì)溫度不敏感，但建議儲(chǔ)存環(huán)境溫度為 10-30℃；

技術(shù)支持

·本品在各類配方體系配制過程中，公司技術(shù)人員提供咨詢服務(wù)；
