是否有現貨：	是	認證：	行業認證
適用范圍：	五金	產品材料：	高速鋼
產品加工方法：	成形模具	工序組合程度：	級進模（也稱連續模）
工藝性質：	成形模	作用對象：	金屬
主要加工設備：	CNC加工中心，慢走絲，精密磨床	加工設備數量：	8
加工能力：	300	質量體系：	非標體系
商標：	華新達	包裝：	定制
產量：	300

產品說明

不銹鋼鎖芯模具

沖模是沖壓生產中 的模具。沖模基本上可分為簡單模、連續模和復合模三種。 （1）簡單沖模 簡單沖模是在沖床的一次沖程中只完成一個工序的沖模。工作時條料在凹模上沿兩個導板9之間送進，碰到定位銷10為止。凸模向下沖壓時，沖下的零件(或廢料)進入凹模孔，而條料則夾住凸模并隨凸模一起回程向上運動。條料碰到卸料板8時(固定在凹模上)被推下，這樣，條料繼續在導板間送進。重復上述動作，沖下第二個零件。 (2) 連續沖模 沖床的一次沖程中，在模具不同部位上同時完成數道沖壓工序的模具，稱為連續模，工作時定位銷2對準預先沖出的定位孔，上模向下運動，凸模1進行落料，凸模4進行沖孔。當上模回程時，卸料板6從凸模上推下廢料。這時再將坯料7向前送進，執行第二次沖裁。如此循環進行，每次送進距離由擋料銷控制。 (3) 復合沖模 在一次沖程中，在模具同一部位上同時完成數道沖壓工序的模具，稱為復合模，復合模的 特點是模具中有一個凸凹模1。凸凹模的外圓是落料凸模刃口，內孔則成為拉深凹模。當滑塊帶著凸凹模向下運動時，條料首先在凸凹模1和落料凹模4中落料。落料件被下模當中的拉深凸模2頂住，滑塊繼續向下運動時，凹模隨之向下運動進行拉深。頂出器5和卸料器3在滑塊的回程中將拉深件9推出模具。復合模適用于產量大、精度高的沖壓件。 不銹鋼鎖芯模具

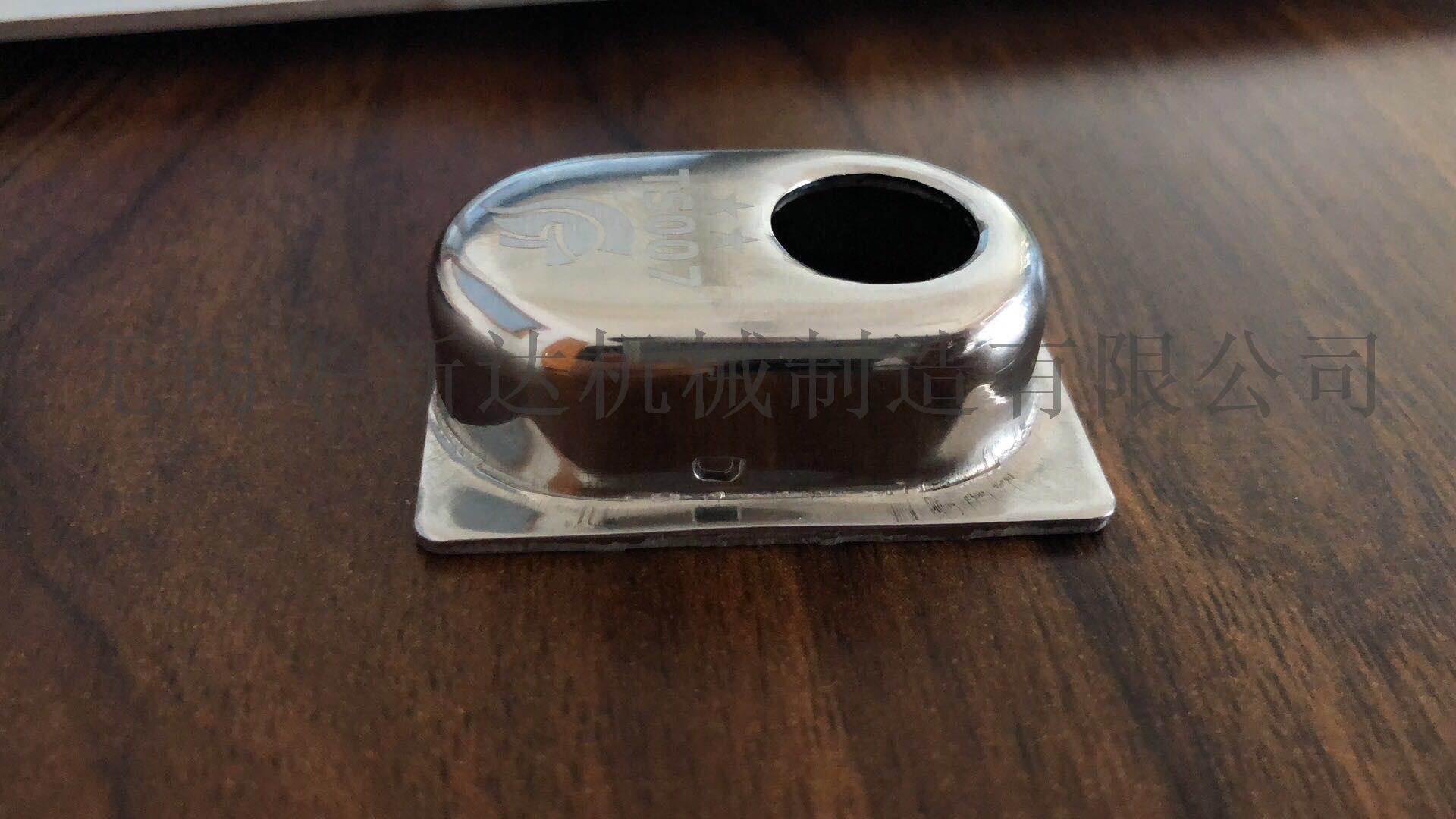

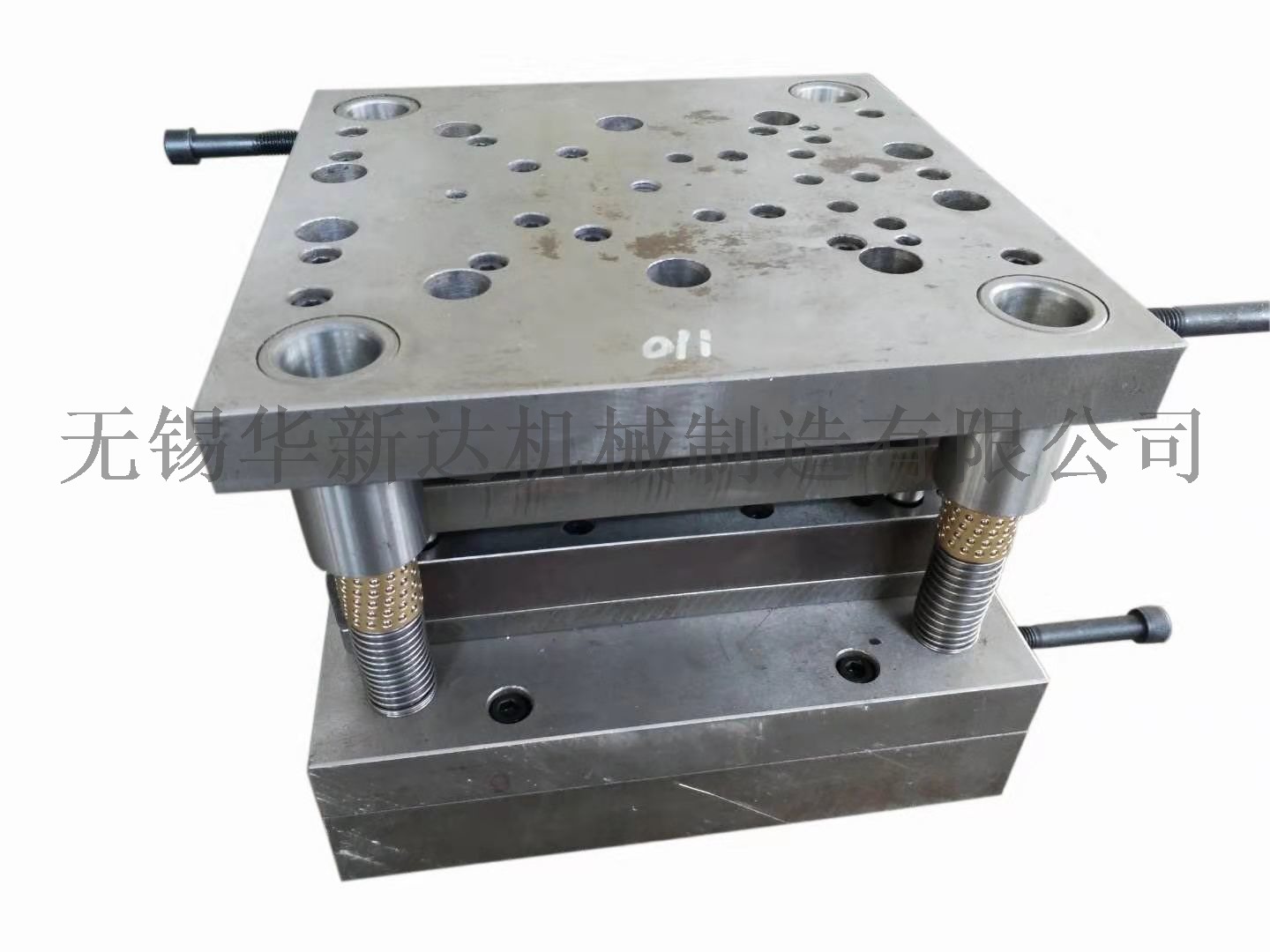

產品實拍圖展示
