| 加工定制 : | 是 | 品牌 : | 美國卡洛特 |
| 型號 : | Carlott | 材質 : | 定制 |
| 連接形式 : | 法蘭，對夾，等 | 結構形式 : | 垂直板式 |
| 適用介質 : | 水、油、氣體等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標、美標、德標、日標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動，氣動，電動，等 |
| 用途 : | 截止 | 類型(通道位置) : | 二通/直通 |
| 口徑 : | DN40-3000 | 公稱通徑 : | DN40-3000 |
產品介紹：Product introduction

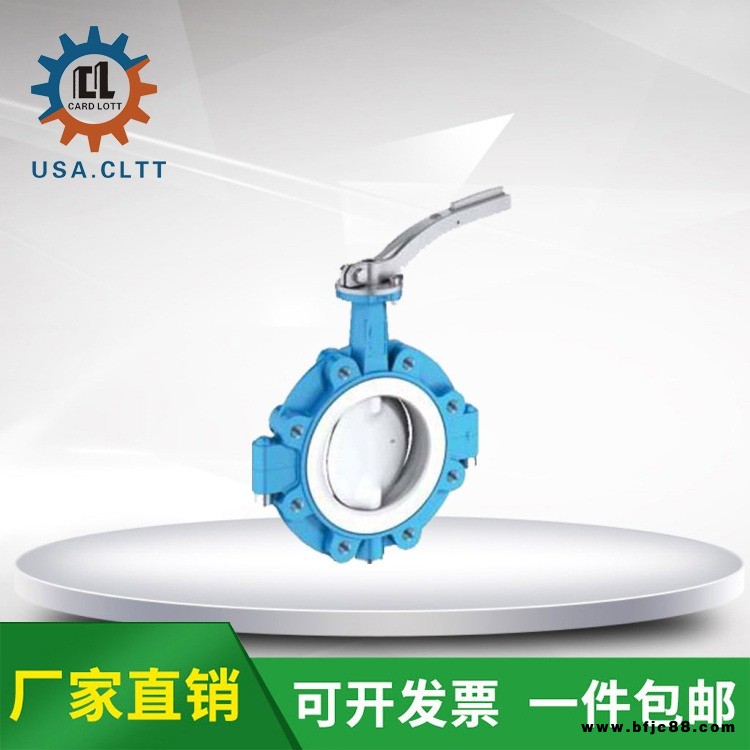

進口GI型高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
主要技術性能
適用范圍：Scope of applicationApplicability | 105～1.3×10-4Pa |
閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
適用溫度：Applicable Temperature | -25～+80℃(丁腈橡膠) |
安裝方向：Mounting Direction | 任意 |
外形及連接尺寸(mm)
Model | DN | D | Do | D1 | B | H | B1 | L | n-φc |
GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
