| 品牌 : | 歆昇XINSHENG | 型號 : | D971X/F/W/H/Y,D941X/F/W/H/Y |
| 加工定制 : | 是 | 閥體材料 : | 鑄鐵,球墨鑄鐵,鑄鋼/碳鋼WCB,不銹鋼CF8 |
| 工作溫度 : | -29℃≤t≤425℃ | 公稱通徑 : | DN50-DN1000 |
| 密封材料 : | 氟橡膠 | 閥門性能特點 : | 開關型,無源觸點型,閥位信號反饋型,智能調節型 |
| 工作介質 : | 石油,化工,水處理,造紙,供熱,輕工等 | 公稱壓力 : | 0.1~4.0Mpa |
| 連接方式 : | 對夾式 | 執行器性能特點 : | 開關型,無源觸點型,閥位信號反饋型,智能調節型 |

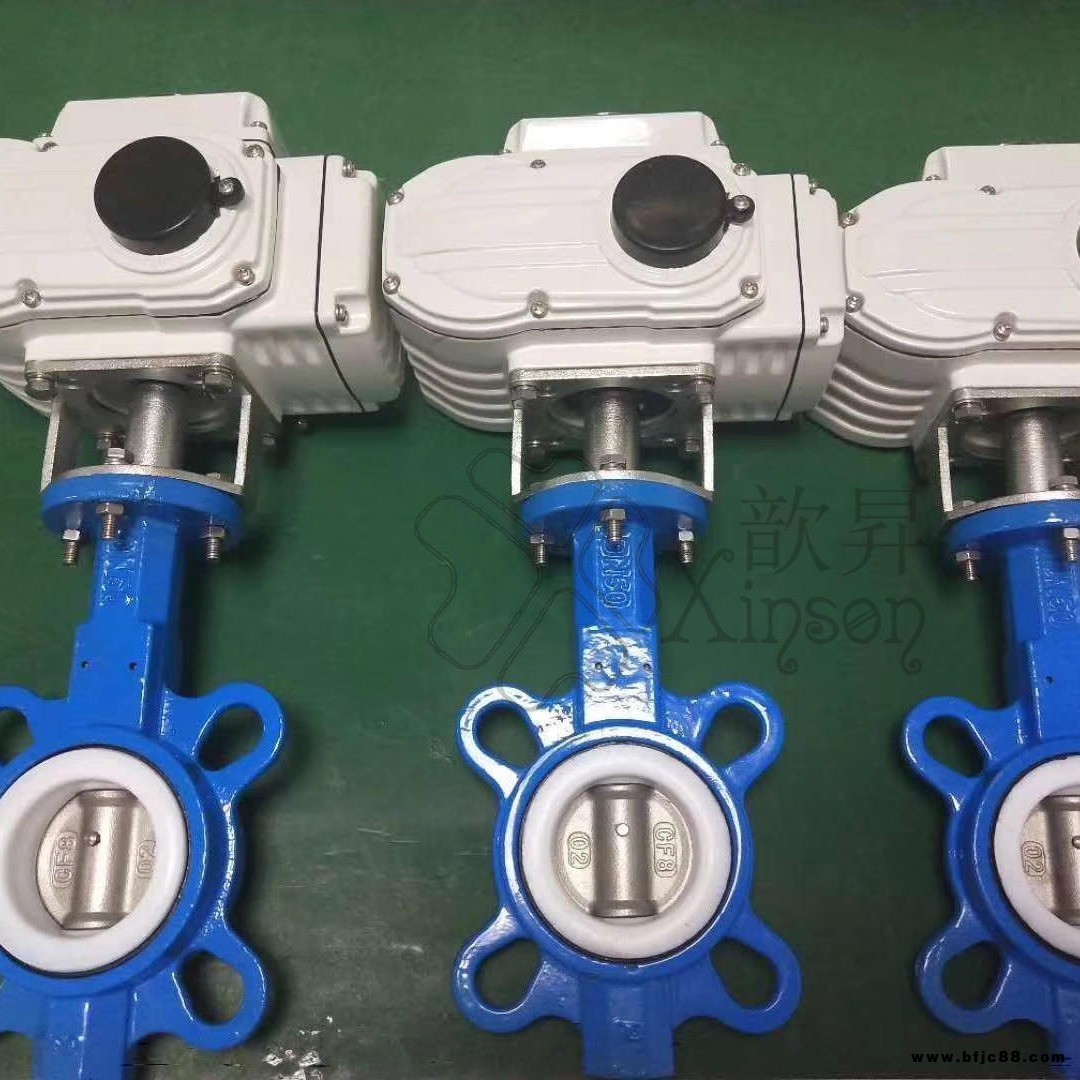

電動對夾式蝶閥根據密封材質不同分為硬密封和軟密封，軟密封蝶閥為中線式，一般用于溫度、壓力不是很高或帶腐蝕性介質的場所，具有防腐、零泄漏等優點。金屬硬密封蝶閥多為雙偏心或三偏心式，不僅適用于常溫常壓場合，在高溫高壓的工況當中也被廣泛應用，且閥座與碟板不摩擦，有使用壽命長等優點。對夾式電動蝶閥只需旋轉90就可以快速開啟和關閉閥門，根據電動執行裝置功能選項和使用工況不同，可用來做閥門開和關的控制模式，也可用來調節介質流量、壓力的大小.
電動對夾式蝶閥是依靠電動執行器的電源驅動來控制閥門的開關，電動對夾式蝶閥本身沒有法蘭，閥體厚度相對來說比較薄，是直接用一組螺栓穿過螺栓孔，將蝶閥夾在管道兩端法蘭之間，然后用螺栓連接起來，所以特別適用于現場空間有限、管道距離比較短的工況場合當中。由于對夾式電動蝶閥在溫度較高的情況下，螺栓會發生膨脹有可能會導致泄露，所以一般不建議使用在高溫工況里。 | |
設計標準
設計標準 | GB/T2238-1989 | |
法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 | |
結構長度 | GB/T12221-1989 | |
壓力試驗 | GB/T13927-2000；JB/T9092-1999 | |
技術參數
公稱通徑DN(mm) | 50～1200 |
|
公稱壓力 | PN1.0、1.6MPa | |
法蘭標準 | JB/T79、GB/T9113、HG20594-97 | |
連接形式 | 法蘭式、對夾式 | |
閥板形式 | 垂直板式 | |
流量特性 | 近似快開型 | |
動作范圍 | 0～90° | |
泄露量 | 按GB/T4213-92，為Kv值的10-4 | |
基本誤差 | ±2.5% | |
回差 | ±2.5% | |
死區 | 1% (可調) | |
可調范圍 | 50:1 | |
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 | |
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
??
執行器技術參數
執行器類別 | 引進型JO系列執行器參數 | 引進型3610R系列執行器參數 | 引進型HQ系列執行器參數 |
電源電壓 | 標準：220V AC單相? 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | ||
動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用 的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
連接尺寸
公稱通徑 | 結構長度 | 外形尺寸（參考值） | 連接尺寸（標準值） | |||||||||
0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||
毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
50 | 2 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 146 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 8 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
250 | 10 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 12 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 14 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 16 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 18 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 20 | 127 | 343 | 1226 | 546 | 431 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 24 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 28 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 32 | 190 | 525 | 1659 | 546 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 36 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
1000 | 40 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 48 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
1400 | 56 | 279 | 910 | 2310 | 790 | 1338 | 1560 | 36-36 | 1590 | 36-42 | 1590 | 36-48 |
1600 | 64 | 318 | 1030 | 2845 | 868 | 1476 | 1760 | 40-36 | 1820 | 40-48 | 1820 | 40-56 |
1800 | 72 | 356 | 1140 | 3060 | 868 | 1476 | 1970 | 44-39 | 2020 | 44-48 | 2020 | 44-56 |
2000 | 80 | 406 | 1250 | 3350 | 965 | 1600 | 2180 | 48-42 | 2230 | 48-48 | 2230 | 48-62 |
