產地：吉林長春

型號：SL-N-L

規格：DN25(1寸)

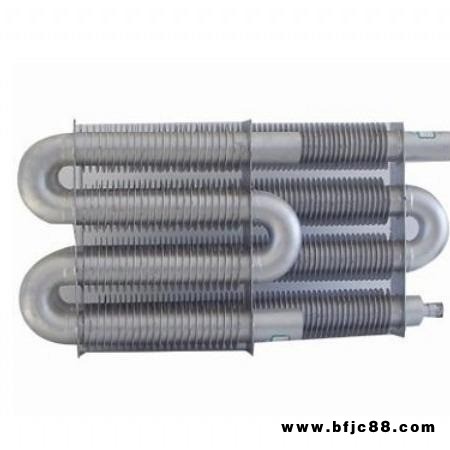

翅片管散熱器是一種節能，消耗金屬材料少，具有金屬熱強度高、散熱量大、重量輕、承壓高、壽命長、安裝方便、價格經濟等優點。舒適性好(由于對流換熱，使室內溫場均勻)是現代家庭、公寓、高層建筑、工廠、車庫及城市區住宅等實用的采暖設備。

焊接性能和熱工性能均達到先進水平，被質量監督局評為信得過產品。

定貨及實用須知：

1、 定貨時必須注明散熱器規格、長度、聯接方式、數量及管接頭的規格。散熱器管接頭規格DN15、DN20、DN25。

2、 散熱器如有特別要求可說明，加工長度為300-5000mm。

3、 運輸過程中避免碰撞和擠壓，散熱器應存放在干燥遮光的棚內。

4、 使用時不準扔、摔或垛摞抬運。

5、 因制造質量不良而影響使用，長方負責包換。

散熱器安裝要求：

1、 散熱器背面距墻皮的距離為50mm。

2、 散熱器下沿距地面距離為100-150mm。

產品簡介

民用SL-N-L鋼制翅片管散熱器尺寸及參數

SL-N-L

項目 符號 單位 參數值

高度 H Mm 310/300

寬度 B Mm 95

管徑 DN Mm 25

進出口中心距 H1 Mm 200

翅片管根數 N 根 3 4

長度 L Mm 300-600

每米散熱量 Q W 930

供熱面積(參考) S ㎡ 9

工作壓力 P Mpa 1.2

備注：表中散熱量為ΔT=64.5℃時的散熱量

工業GCSD-N-L型主要技術性能

規格 GCS48-N-L GCS60-N-L GCS76-N-L GCS89-N-L GCS114-N-L

項目 N(根) N(根) N(根) N(根) N(根)

參數 3 4 5 6 3 4 5 6 3 4 5 6 3 4 5 6 3 4 5 6

高度(B)(mm) 282

寬度(B)(mm) 120

進出口中心距(H1)(mm) 200

質量(kg/m) 30

長度(L)(mm) 500-6000

每米散熱量(W) 923

工作壓力(Mpa) 1.2-1.6

備注：表中散熱量為ΔT=64.5℃時的散熱量

工業用鋼制翅片管散熱量多種多樣，美觀大方。

承壓高，散熱量大，適用于廠房，倉庫等大型建筑。

鋼制高頻焊翅片管對流散熱器由于其在蒸汽系統采暖中的良好表現和簡潔的外觀，故此又被稱之為辦公使用蒸汽暖氣片。辦公室用蒸汽暖氣片是我公司專門為這種的使用環境而設計生產的一款優質蒸汽散熱產品，首先該型號蒸汽暖氣片是由內部散熱機芯和外部散熱導流板兩部分組合而成，內部散熱機芯是由優質的高頻焊翅片管或者無縫鋼材加鋁翅片的原材料加工制作的，整體焊接為一體，中間不允許存在絲扣連接，保證了產品的使用過程中的抗壓能力。

鋼制高頻焊翅片管/串片扁管型散熱器性能優點：1， 高頻焊翅片管焊接無間隙熱阻，傳熱系數高。外設對流有噴塑即普遍增長了裝飾性有提升了傳熱動力等級。（外罩劃成A型，B型，C型，D型，E型，F(xiàn)型）2， 外形大方，結構新穎，豪華典雅，耐腐蝕，承壓高。

產品采用無縫鋼管（碳鋼，銅 或不銹鋼）翅片管，采用翅片管的優勢在于：當熱源或冷源為液體狀態，比如說蒸汽，水，導熱油。需要加熱氣體或者用氣體冷卻時，需要更大的換熱面積。翅片管的面積是普通光管面積的幾倍甚至10幾倍。此時不但增加了設備的換熱效率，并且大大降低了換熱成本。

適用領域：高層建筑辦公樓，民用建筑及工廠等工業建筑的熱水采暖系統。適用于強制循環或重力循環的供熱系統。

規格：SL300－4散熱器.SL500－6散熱器、SL600－8散熱器、SL800－10散熱器、高頻焊翅片管89－6、高頻焊翅片管60－4、高頻焊翅片管50－6、高頻焊翅片管114－5

 高頻焊螺旋翅片管是在鋼帶纏繞鋼管的同時，利用高頻電流的集膚效應和鄰近效應，對鋼帶和鋼管外表面加熱，直至塑性狀態或熔化，在纏繞鋼帶的一定壓力下完成焊接。

這種高頻焊實為一種固相焊接。它與鑲嵌、釬焊(或整體熱鍍鋅)等方法相比，無論是在產品質量(翅片的焊合率高，可達95%)，還是生產率及自動化程度上，都是更為先進。

高頻焊(high-frequency welding)是以固體電阻熱為能源。焊接時利用高頻電流在工件內產生的電阻熱使工件焊接區表層加熱到熔化或接近的塑性狀態，隨即施加(或不施加)頂鍛力而實現金屬的結合。

因此它是一種固相電阻焊方法。高頻焊根據高頻電流在工件中產生熱的方式可分為接觸高頻焊和感應高頻焊。接觸高頻焊時，高頻電流通過與工件機械接觸而傳入工件。感應高頻焊時，高頻電流通過工件外部感應圈的耦合作用而在工件內產生感應電流。

高頻焊是專業化較強的焊接方法，要根據產品配備專用設備。生產率高，焊接速度可達30m/min。主要用于制造管子時縱縫或螺旋縫的焊接。

  高頻焊的高頻電流的兩大效應的內容為:

集膚效應--當導體通以交流電流時，導體斷面上出現的電流分布不均勻，電流密度由導體中心向表面逐漸增加，大部分電流僅沿導體表層流動的一種物理現象。導體的電阻率越低、磁導率越大、電流的頻率越高，其集膚效應越顯著。

鄰近效應--當高頻電流在兩導體中彼此反向流動或在一個往復導體中流動時，電流會集中于導體鄰近側流動的一種特殊的物理現象。

高頻焊翅片管的特點：

1、因焊接速度快，焊件自冷作用強，故不僅熱影響區小，而且還不易發生氧化，因此焊縫的組織和性能十分優良。

2、 防腐性能、耐磨性能、低的接觸熱阻 、高的穩定性、防積灰能力。

3、換熱面積大。
