一、用途：

該產品是一種多功能的套絲機，設計合理，結構緊湊，質量可靠實用，操作方便，生產效率高等優點，它可用于圓鋼套絲、水管及電管螺紋等加工。 本產品主要適用于工廠、工地的外螺紋加工，特別是鋼結構公司、路政橋梁公司預埋螺絲的螺紋加工。

二、結構概述：

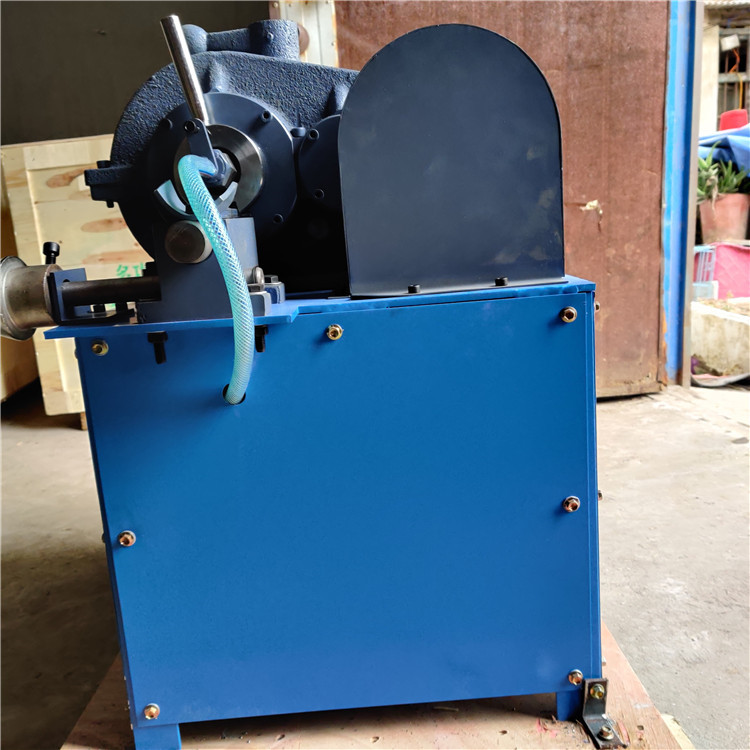

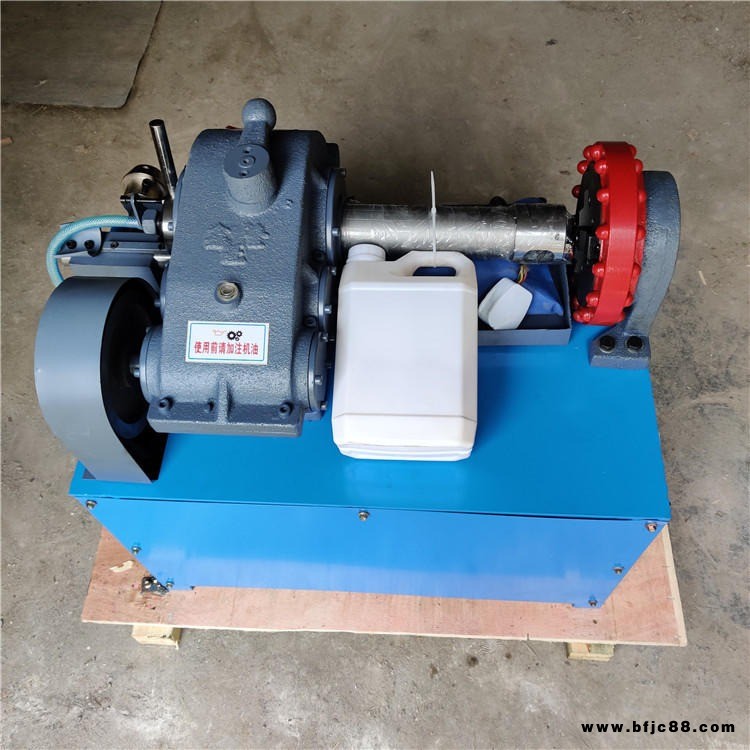

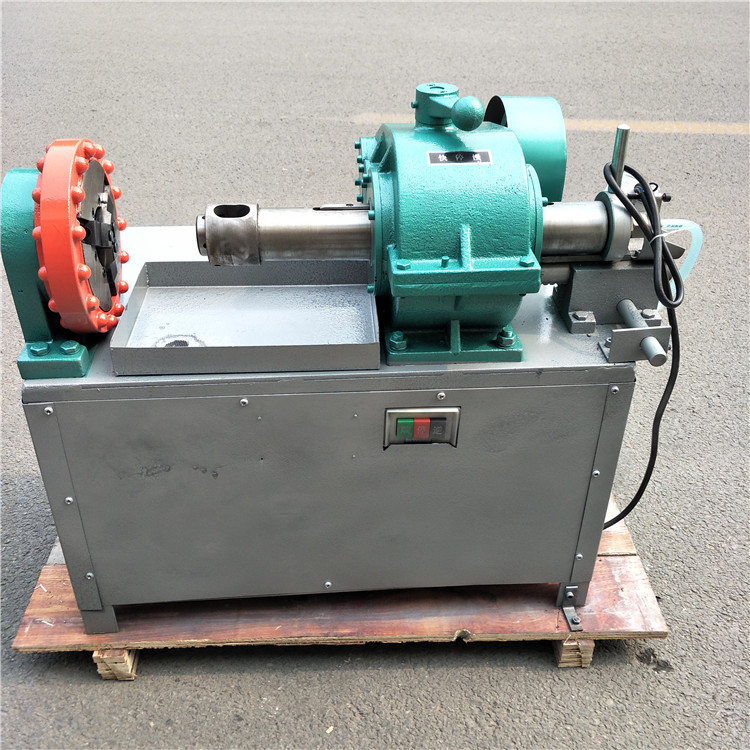

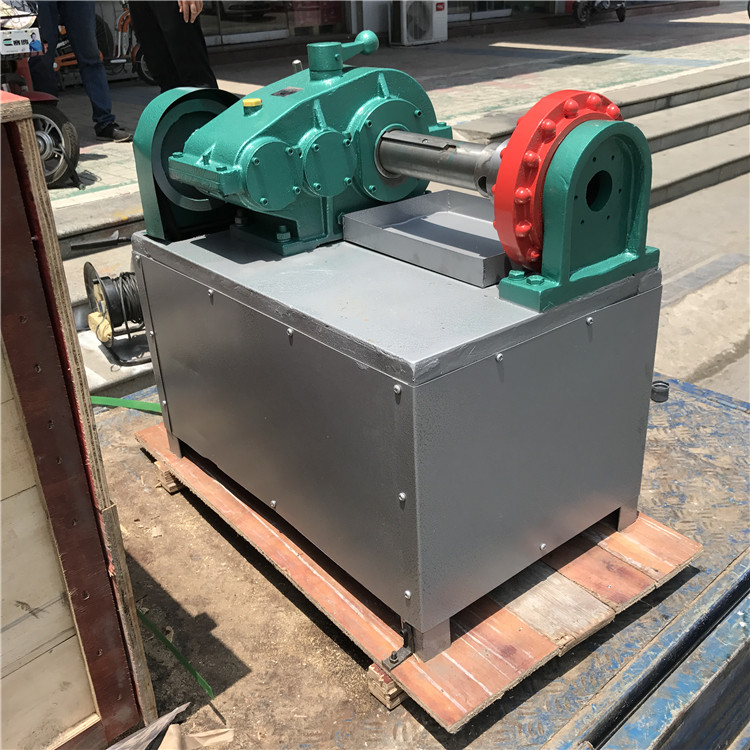

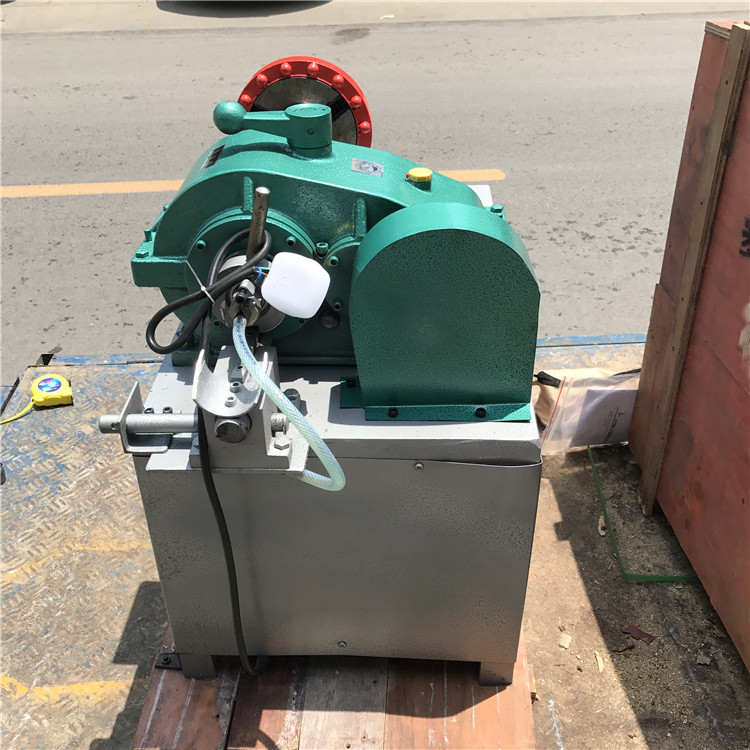

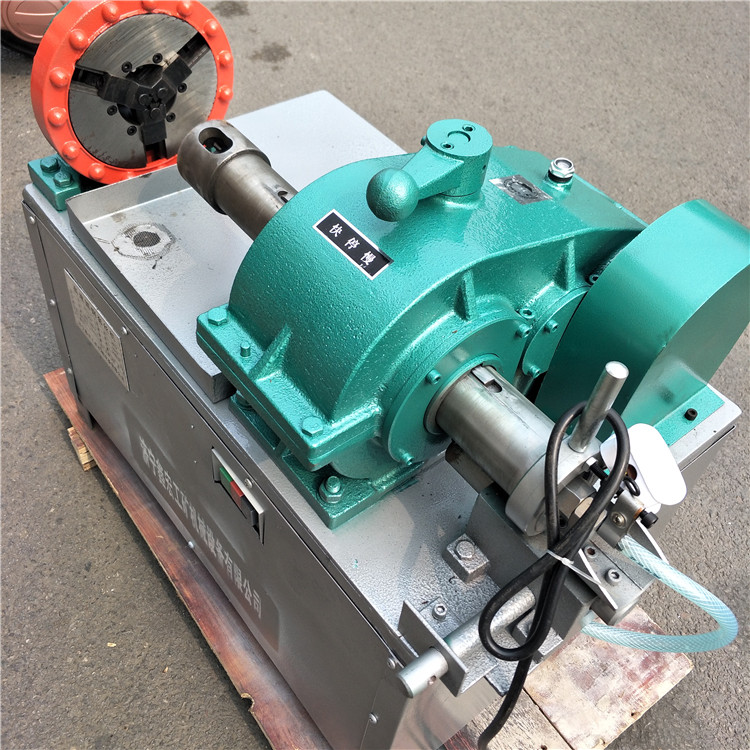

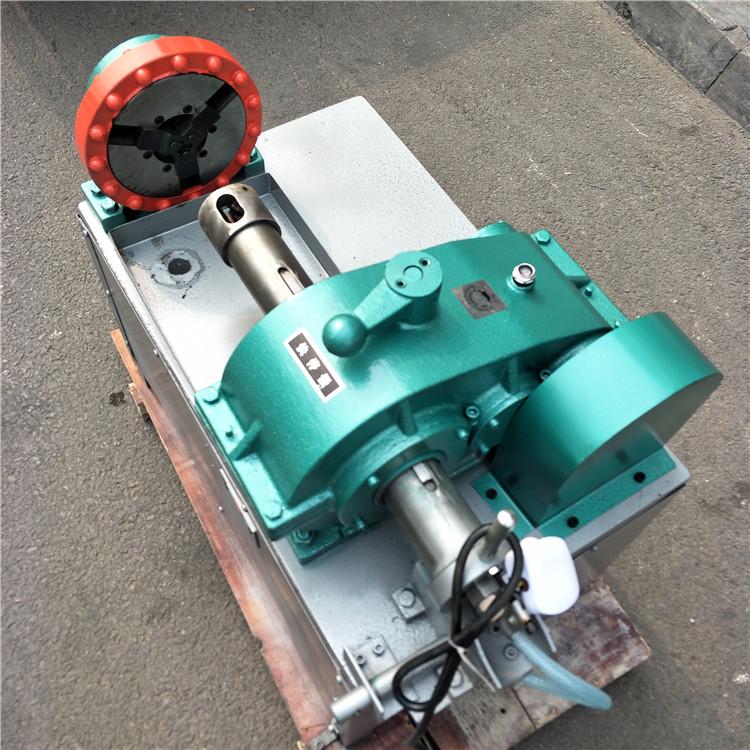

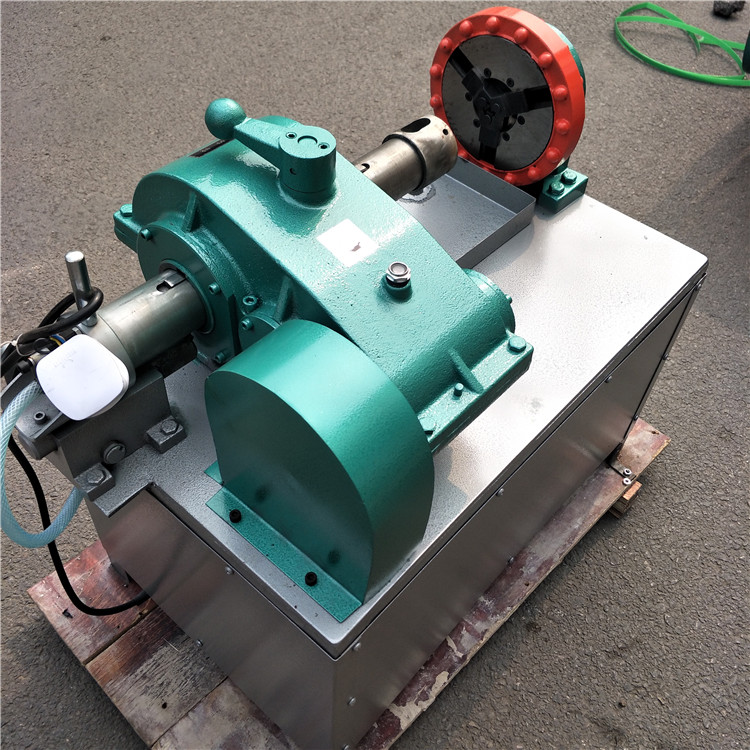

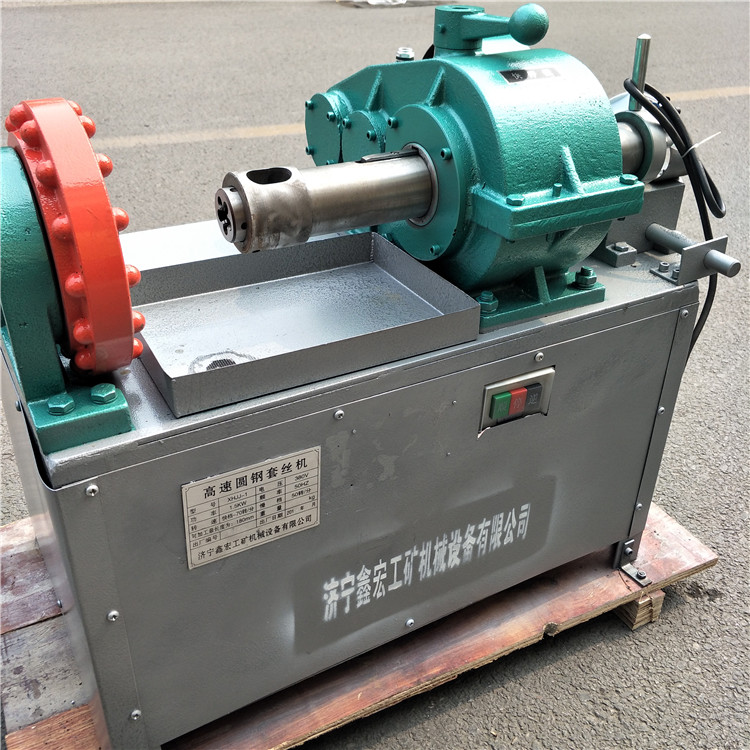

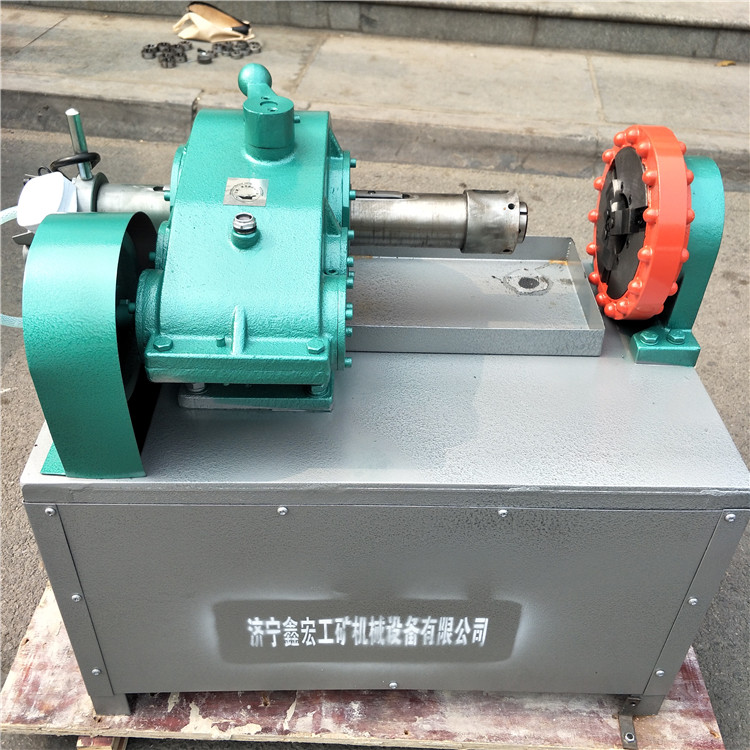

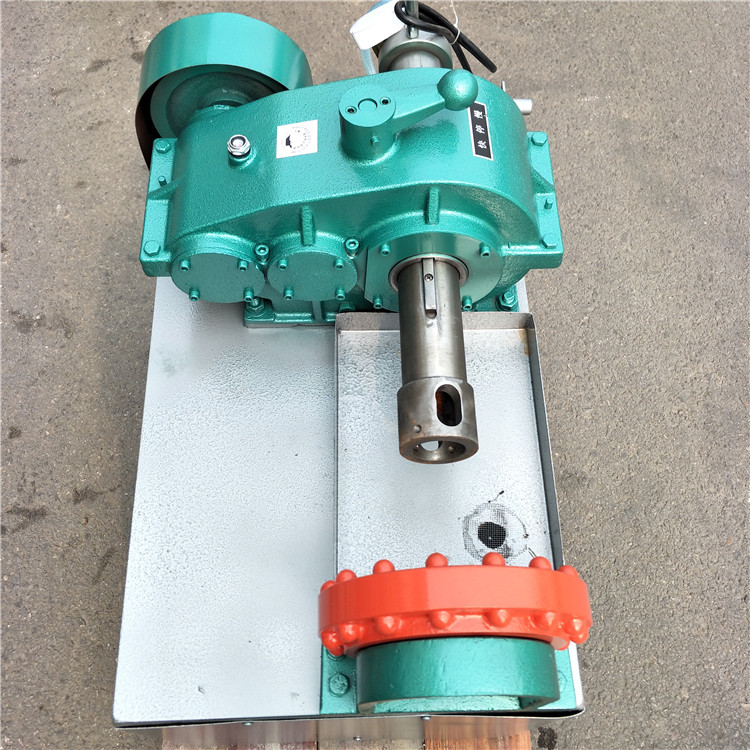

本機采用1.5千瓦380伏電壓的電機，減速機內設有二種可調轉速，輸出軸端設有圓板牙固定頭，另一端設有撞擊盤式夾頭，尾端設有進給手柄，為避免圓板牙在套絲工作中損壞板牙，尾端裝有冷卻油液裝置，冷卻油是圓板牙不易損壞，以及螺絲潤滑作用，絞牙螺紋長度調整行程開關來控制。絞牙完畢后手動倒車退出。使用380V電機，螺紋長度有人控制倒順開關。

加工長度：180mm, 較同類產品有以下特點：套制螺紋范圍大，加工長度長，三檔轉速加工效率高， 套制螺紋精細勻稱,整機外形美觀，設計合理。

三、技術參數：

1.電機

功率-1.5KW   電壓-380V  電流-4A

頻率-50HZ    轉數-1400轉/分

2.轉數

快檔-70轉/分  慢檔50轉/分

3.圓板牙規格：M10-M22-M33

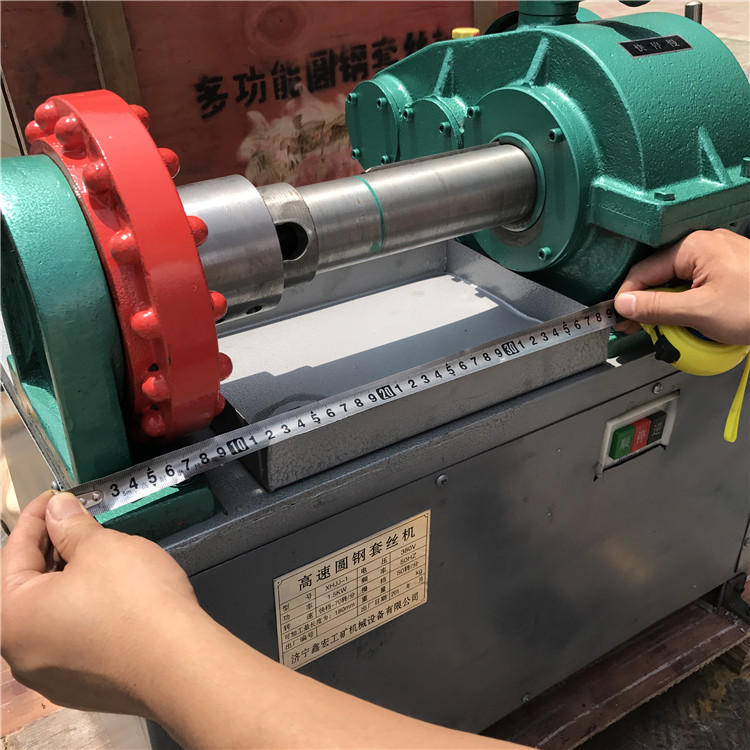

4.可加工長度為：180MM

額定功率   1500 （W）

主軸額定轉數35/63/131  （r/min）
 重量   140  （kg）

 適用范圍    圓鋼外螺紋套絲

四、使用前的準備：

1、減速箱頂上有加油孔，注入350毫升機油（20號機油）

2、在圓板牙固定頭上裝上所需的板牙

3、調好所需用的檔位

4、將工件鎖緊在夾頭上

5、在油箱內加上600毫升潤滑油（使用皂液）

6、接好電源，啟動開關，即可使用。

注：在套圓鋼螺紋時，M18以下將調速手柄設置在快檔上，以每分鐘70轉的速度使用，M18以上圓鋼及水管、氣管、電線管撥到慢檔上，以每分鐘50轉速使用。

將工件鎖緊在夾頭上，選好應用的板牙，啟動電機并撥動進給手柄，將板牙固定頭向前移動到工件處，套絲到二之三牙后可以放手，不要用力進給手柄，按所需的長度進入工件套絲，冷卻油自動向圓板牙噴油冷卻，螺紋絞好后開倒車將圓板牙退出，關停電機，從而完成整個工序。
