| 品牌 : | 金科 | 型號 : | JK9200 |
| 加工定制 : | 否 | 類型 : | 多參數測試儀 |
| 測量范圍 : | -200℃~2315℃ | 精確度 : | 0.5%FS |
| 儀表尺寸 : | 220*275*180mm | 適用范圍 : | -20℃～+60℃ |

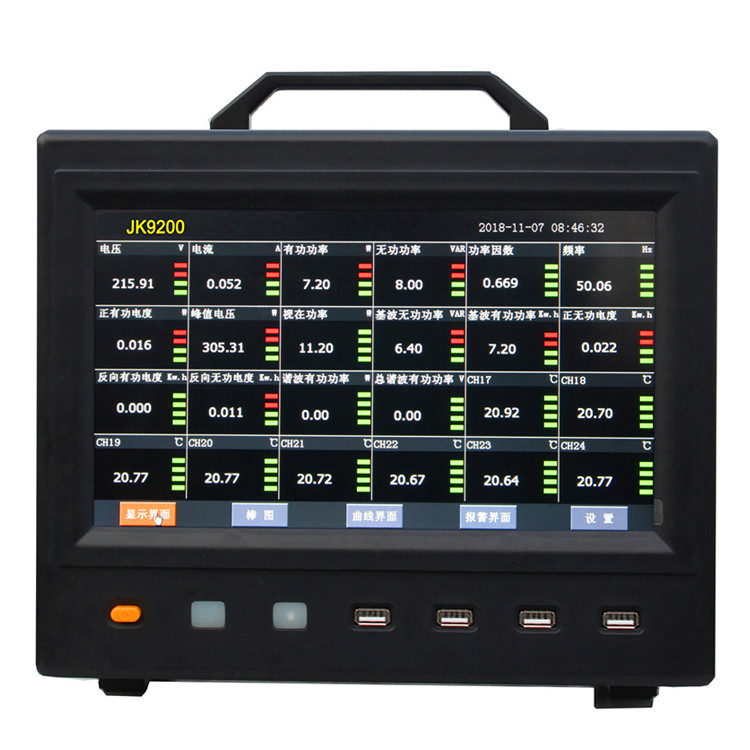

簡介
本產品是一款單相三相電量綜合測量采集儀，對交流單三相回路進行全參數測量；采用高精度 24 位專用 AD 芯片，動態范圍比高達 1000：1；真有效值測量,測量參數有電壓、電流、頻率、有功功率、無功功率、功率因數、諧波功率和累計電量等各種電參數，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。測量電量參數通過 RS-485 數字接口輸出實現遠程傳輸,產品的 MODBUS協議完全兼容于各種組態軟件或 PLC 設備里的 MODBUS(RTU)協議。
具有以下特點：
*采樣周期具有 20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七種速率可設置。
*具有奇校驗、偶校驗、無校驗、停止位等多種通訊格式可自由設定。
*通訊速率與地址具有軟件或硬件設置兩種模式,使用方便。
*電度具有正反向分別累加存儲功能，具有掉電保存功能。
*具有多種工作運行指示燈，紅燈指示產品正常運行(100mS 閃爍)，綠燈指示產品通訊。
*抗干擾能力強，輸入、輸出、電源端口抵制浪涌電壓可達 2KV 以上。
*MODBUS 協議產品數據輸出負數采用補碼方式輸出；
| 接線方式 | 單相兩線/三相四線/三相三線 |
| 顯示 | 高亮度彩色10.1寸TFT液晶屏 |
| 測量項目 | 電壓V、電流A、有功功率W、功率因數、無功功率VAR、頻率Hz、視在功率VA、正、反向電度量Kw.h、,基波功率W,諧波功率W，總諧波功率W、溫度同時測量采集。 |
| 測量形式 | 真有效值Trms |
| 溫度測量范圍 | -200℃~2315℃ |
| 溫度測量精度 | ≦±0.2%F.S |
| 電壓量程 | 10V,100V,250V,400V,500VAC |
| 電流量程 | 10mA, 100mA,1A,5A,10A,20A(大于 5A 用穿孔式，穿孔孔徑 7.5mm) |
| 功率量程 | 0.01W-12kW |
| 功率因素量程 | 0.001-1.000 計算方式：瓦特（W）÷[電壓（V）×電流（A）]=功率因數（PF） |
| 頻率量程 | 40-400Hz |
| 頻率響應 | 30Hz-1KHz |
| 基本精度 | 0.5%FS |
| 測量速度 | 3次/秒 |
| 電壓輸入阻抗 | 2KΩ/V;(即如輸入為 250V 電壓阻抗為 500KΩ) |
| 工作溫度 | -20℃～+60℃ |
| 溫度漂移 | ≤100ppm/℃ |
| 隔離耐壓 | >2500V DC |
| 額定功耗 | <2W |
| 輸出接口 | RS485(標準 Modbus-RTU 通訊協議) |
| 體積 | 儀表尺寸：220*275*180mm（H*W*D） |
| 附件 | 電源線、保修卡、說明書、熱電偶、檢驗證書 |
