| 品牌 : | 亞測科技 | 型號 : | CUT-Z2 |
| 加工定制 : | 否 | 類型 : | 超聲波探傷儀 |
| 測量范圍 : | 0mm～25000mm | 分辨率 : | >40dB（5P 14） |
| 尺寸 : | 230mm x170 mm x 55mm | 重量 : | 1.56公斤 |
CUT-Z2焊縫專用超聲波探傷儀,專為解決客戶焊接過程中未焊透、未融合、虛焊、裂紋等常規焊接問題及點焊等特殊工藝的客戶帶來簡單的使用操作及實用的功能,其擁有的回波編碼技術更是能準確的區分缺陷波與雜波，讓探傷變的簡單容易。焊縫圖示，更為客戶提供了直觀便捷的操作方式。全系列超聲波探傷儀集性能、快捷、專業、便攜于一身，可以滿足各種苛刻需求。 主流的性能與亞測產品特質很好融合，從經歷中錘煉技巧，有勇氣挑戰極限。靈敏的反饋、上乘的性能，數字內涵模擬體驗、沒有雜波干擾的舒暢感覺，它就像您的第六感官，隨您想法而動。
亞測?測易測
堅固實用 精湛

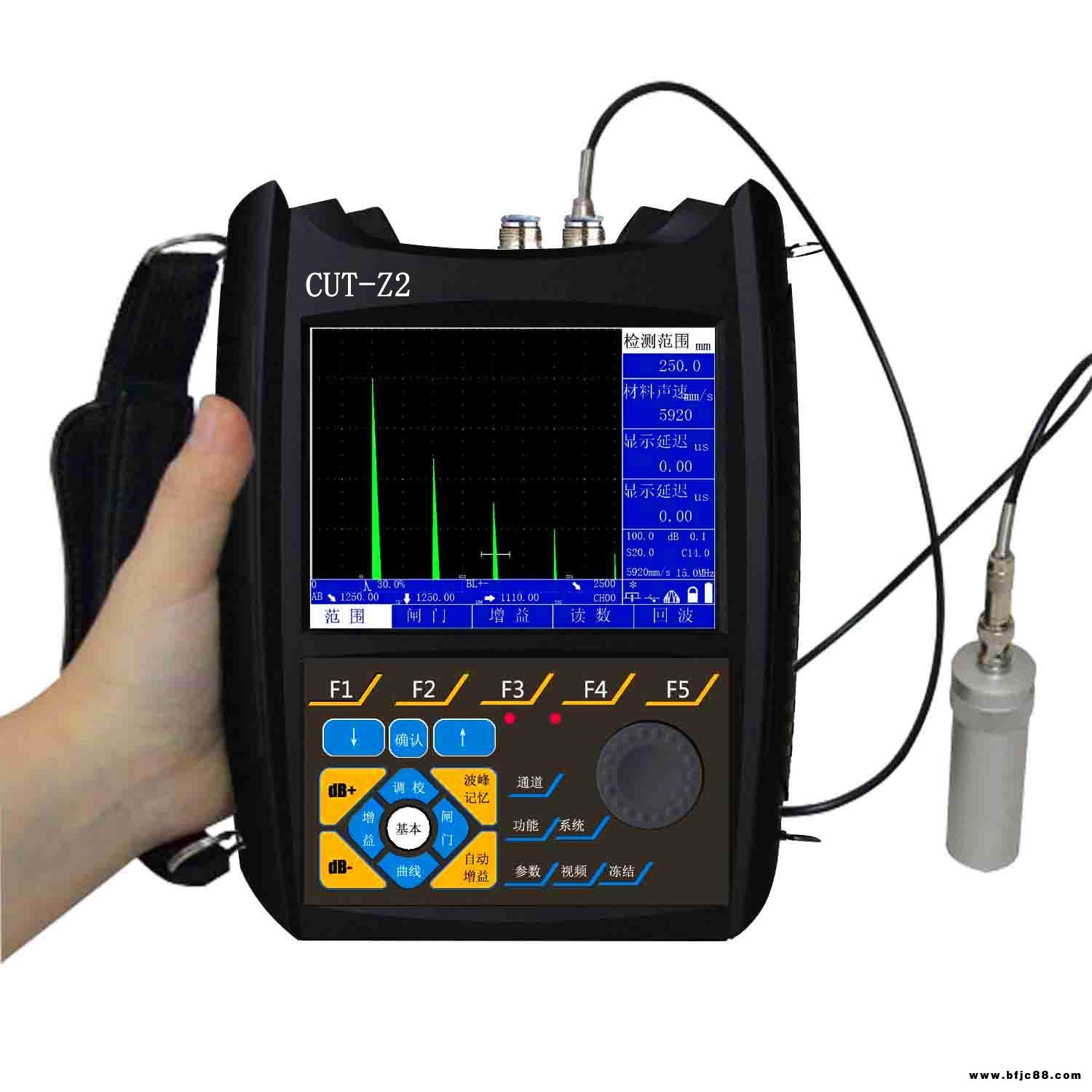

CUT-Z2超聲波探傷儀
?
| 特殊功能 | |
| ?方波激勵：適用難以穿透復合材料 | ?自動測量、計算裂紋深度 |
| ?內置焊縫（GB11345/4730）工藝標準 | ?根據曲面直徑自動修正缺陷位置的檢測結果 |
| ?衍射聲時技術(TOFD)，二維圖像顯示，可測量缺陷高度和深度 | ?焊縫圖示、當量孔徑計算等功能 |
| ?射脈沖能量高/低可調，與阻尼100/150/200/500Ω配合，可以獲得探傷性能… | ?對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷 ? |
?
????????????DAC曲線? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?焊縫剖面圖示
?
????????????AVG曲線? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 射頻
技術參數：
| 一般技術參數檢測范圍聲速范圍掃描延時探頭延時顯示延遲水平線性誤差垂直線性誤差增益調節閘門0mm～25000mm（鋼縱波）400m/s～20000m/s，連續可調-10mm～1000mm，步進連續可調0μs～99.9μs-20μs～+3400μs≤0.1%≤3%0dB～110?dB，分0/0.1/0.2/0.5/1.0/2.0/6.0/122個分辨率靈敏度余量動態范圍遠場分辨率>62dB≥32dB>40dB（5P?14）脈沖發生器發射脈沖工作頻率范圍重復頻率負尖脈沖0.2MHz～15?MHz，頻率分段可選25Hz～1000Hz接收器采樣頻率阻尼檢波方式硬件實時采用頻率400?MHz100Ω、150Ω、200Ω、500Ω雙向、正向、負向、射頻工作方式工作方式測量模式單晶或雙晶模式前沿或峰值主要功能DAC曲線AVG曲線曲面修正峰值記憶包絡功能自動增益焊縫圖示自動校準連續錄像逐個取點，自動生成，隨意修正取樣點大平底、平底孔、橫通孔自動校正弧面探測結果幫助記錄高回波記錄回波變化軌跡自動增益高度可自行調節直觀缺陷顯示，圖片可存儲/回放/打印材料聲速/探頭角度/探頭延時（零點）探傷可全程錄像數據處理參數存儲檢測通道檢測報告電腦連接可存儲常用探傷參數及檢測結果數據100個獨立探傷通道自行生成探傷報告(各行業報告可選），可編輯/打印可直接連接電腦進行分析/回放/打印報警報警類型報警條件可設置閘門、曲線的進波、失波等條件聲光報警,低電量報警閘門的任意邏輯組合 |
技術規格：
| 一般技術規格 | |
| 外型尺寸（寬?x?高?x?厚） 重量 | 230?mm?x?170?mm?x?55?mm 1.56公斤（含皮套電池） |
| 數據存儲 | |
| 存儲裝置 波形數 錄像時長 數據文件存儲容量 | 標準USB存儲裝置，或快速以太網 1000 60min+5x20min 2G |
| I/O接口 | |
| USB接口 揚聲器輸出 視頻輸出 以太網 | 數據可通過USB2.0接口導入計算機 有 有 10/100?Mbps |
| 顯示 | |
| 顯示器尺寸 分辨率 類型 | 5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色 640像素x?480像素 高亮度TFT液晶 |
| 電源 | |
| 電池類型 電池供電時間 | 6×3.7V（鋰電池） ? 大容量鋰電池可保證續航20個小時以上，可隨時更換電池 |
| 環境指標 | |
| 工作溫度范圍 相對濕度 | -20?°C～50?°C 20%～90%RH |
| 語言 | 中英文（支持多國語言） |
| 標準配置單 | |
| 主機?1臺?說明書?1本?合格證?1份?探頭各2個?包裝箱?1個?探頭線?2條?充電器?1個 | |
