自力式流量控制閥

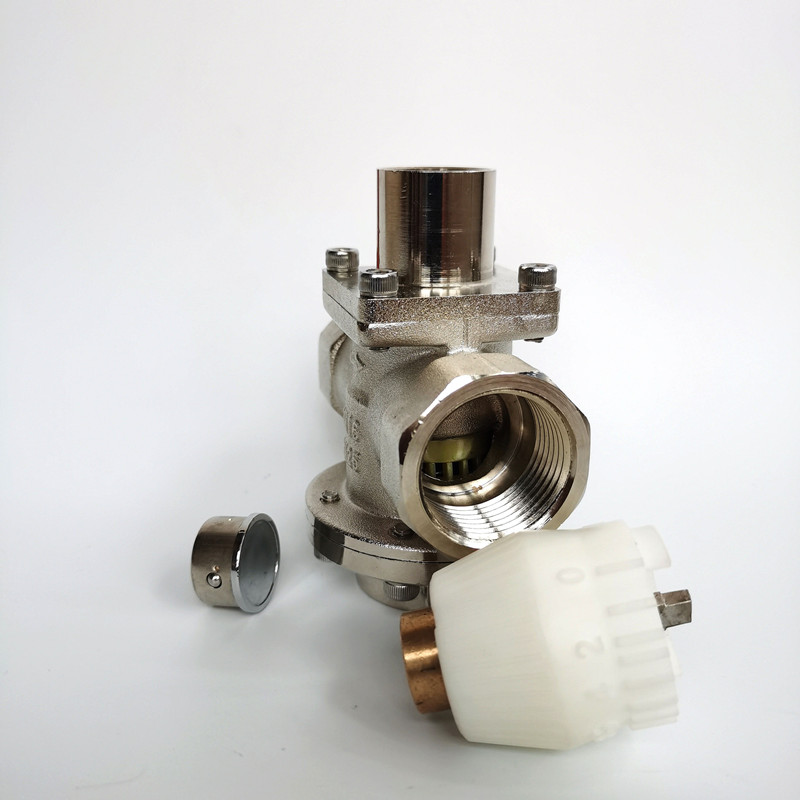

戶用流量控制閥

簡介

KZL型自力式流量控制閥是我公司研制的經濟節能型產品。本產品是一種不用外部能源，依靠被調介質的壓差自動恒定流量的自控產品。具有設計先進，結構合理，外型美觀，流量控制精度高，配置精巧緊湊，使用維護方便可靠，適應性強，綜合技術經濟指標優于國內外同類產品的特點。該產品適用范圍廣，能從更本上解決集中供熱的水利失調問題，可節電20-30%，節熱15-20%，節水100-150L/m².a是供熱行業的產品。

被控介質輸入控制閥后，閥前壓力P1通過導壓管輸入膜片下室，經手動整體旋塞節流后的壓力P2，通過自動閥瓣上的導壓孔輸入膜片上室，P1與P2的差即△P＝P1-P2稱為有效壓力，P1作用膜片上產生的推力與P2作用膜片上產生的推力差與彈簧反力平衡，確定了自動閥瓣與閥座的相對位置，從而確定閥的流量。當△P＝P1-P2增加時，流量有增大的趨勢，P1作用膜片上產生的推力與P2作用膜片上產生的推力差，使自動閥瓣向閥座方向移動，從而改變了自動閥瓣與閥座之間的流通面積，增大了阻力，使P2增加，限定流量的增大，增大后的P2作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡，△P又恢復到原定值，達到控制流量的目的。反之，同理。

產品技術參數

工作介質 ： 水

工作壓力 16bar

工作溫度 4—140℃

工作差壓 0.3bar—4bar

流量控制精度 ±5%

戶用流量控制閥與自立式流量控制閥的原理相同，主要用于分戶系統中，更加精密，細致的控制水系統，使每戶流量按需分配，徹底消除水平失調和垂直失調，解決冷熱不均問題。
