是否有現貨：	是	認證：	SGS
類型：	溶液型	種類：	聚氨酯三防漆
強度：	結構膠粘劑	固化機理：	反應性膠粘劑
組分：	單組份	形態：	液態
型號：	Hx52	規格：	15公升/桶
商標：	Hx	包裝：	15公升/桶
比重：	0.87	產量：	80000

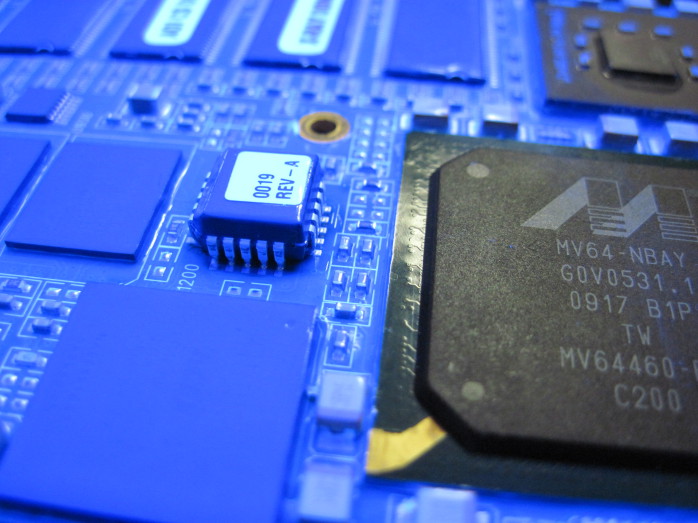

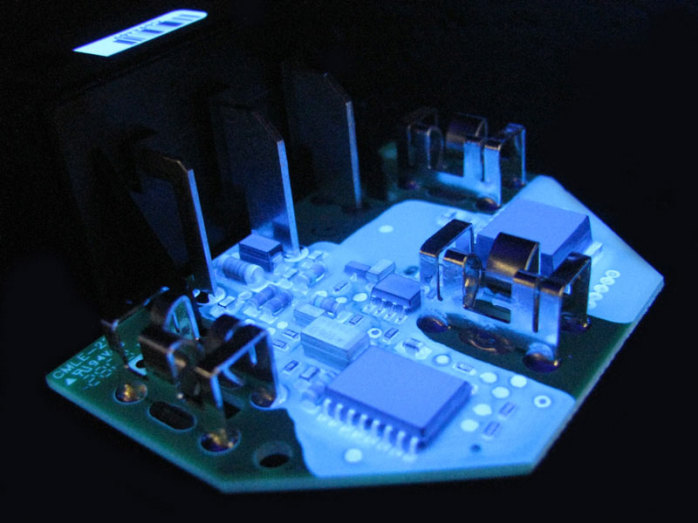

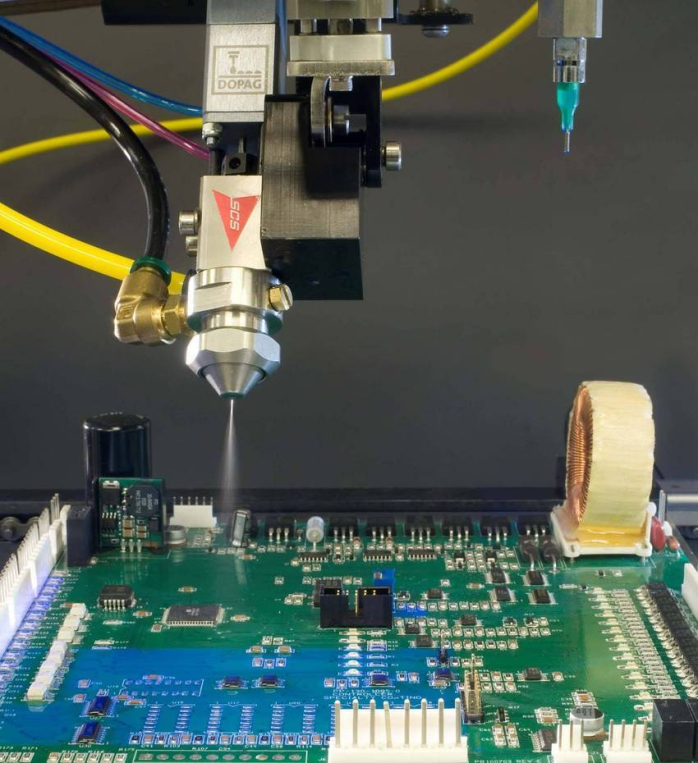

聚氨酯三防漆 PCB 防護涂料 高附著力、高固含、熒光檢測、無苯，適用于對防潮和附著力要求 的線路板。1 、產品簡介 HX52 是一種單組分空氣固化型聚氨酯防護涂料，不含游離的異氰酸酯，不含苯、 、二甲苯等芳香烴類溶劑。可常溫或加溫固化，對各種印刷電路板和連接器件的表面浸潤效果好, 具有優異的涂層效果，除了 的防潮、防腐、耐酸堿、耐溶劑和電氣性能外，且在低溫環境下性能穩定，涂層帶有熒光紫外線指示劑，便于檢查涂覆效果。2 、與其他PCB 防護涂料相比， HX52 的優點有：1） 附著力、防潮和耐溶劑性能 丙烯酸樹脂防護涂料。2） 溶劑組成中不含苯、 、二甲苯等芳香烴類溶劑，氣味不刺激。3） 符合安規要求，阻燃效果達到UL V-0級。3 、使用方法說明 首先對印刷電路板進行清洗，如果基材的表面處理不好，基材表面上的灰塵、油污、助焊劑殘渣等都會影響涂膜和基材的附著力，也是印刷電路板今后發生腐蝕和霉變的切合點。華星防護涂料膠水可噴涂、刷涂、浸涂等多種工藝，適用溫度-20-120 ℃ ，施工條件要求環境溫度不低于15°C 和相對濕度不超過75 ％，施工時要保持良好的通風，以便加速表干時間，增加工作效率。漆膜層的厚度一般取決于涂覆方式（標準厚度為25μm ）。干燥后成漆膜狀態，漆膜具有附著力好、柔韌性好等特點。 噴涂： 適用于手工噴槍和選擇噴涂設備， HX52 防護涂料可直接噴涂使用，向PCB 板均勻噴涂，來回二次以上即可，然后風干。 刷涂： 把防護涂料加入適當的器皿中，靜置到氣泡完全溢出，用毛刷蘸取三防膠按照一定的順序對PCB 板進行涂刷即可。（膠膜的厚度取決于毛刷的柔軟程度、毛刷掛液量和刷涂遍數。） 浸涂： 把防護涂料加入適當的器皿中，按比例進行混合后靜置到氣泡完全溢出，然后把PCB 板浸入，在防護涂料中停留約5 ～10 秒（浸入時間可根據客人要求），緩慢提出（約1 ～2 毫米/ 秒），然后放置在空氣流通的地方風干或干燥柜中干燥。 注：為了獲得較厚的薄膜層需要多次涂覆時，一定要在上次涂膜表干后，再進行第二次操作，（ 10min-20min 即可）以確保兩層漆膜有效地結合。4 、技術參數 物理狀態/Appearance淡黃色透明 密度/Density（25℃），g/mL0.87±0.01 固含量/ Non-volatile，%52±2 粘度/Viscosity，mPa·s（20℃）450±50 體積電阻/Volume Resistivity，Ohm-cm＞10 × 1014 介電強度/Dielectric Strength，kv/mm＞21 剝離強度/Peel Strength，N/mm＞30 5 、環境，健康和 法規： 滿足RoHS 指令對受控物質的限制，具體的注意事項和說明，請參見MSDS 。 包裝和儲存 為滿足客戶不同的需求，有1 升、5 升、15 升 的包裝。 存放溫度為：5 ～30 ℃。該產品在密封容器中的 保質期為 1 年。 符合測試標準：FED-STD-141D Paint, Varnish, Lacquer and Related Materials: Methods of Inspection,1513-2010 Paints and varnishes — Examination and preparation of test samplesGB/T 1981.1-2007 電氣絕緣用漆 第1 部分：定義和一般要求GB/T 1981.2 2009 電氣絕緣用漆 第2 部分 試驗方法
