| 認證： | CE/UL/UE/CCC | 品牌： | Newport |
| 尺寸： | 25 Gbit / s 850 nm V | 類型： | VCSEL |
| 適用范圍： | 測試25 Gbit / s數據通信來源 | 重量： | 50μm光纖輸出，便于使用 |
| 型號： | Newport 1784 | 規格： | Newport 1784 |
| 商標： | Newport | 包裝： | 全新 |

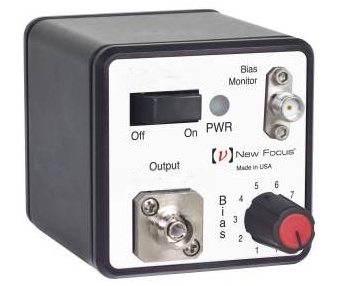

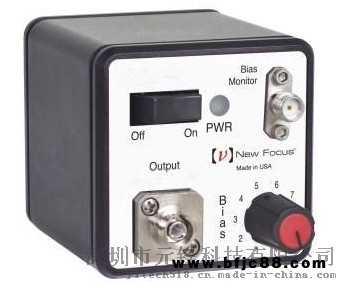

光纖耦合激光源 Newport 1784
25Gbit/s 850 nmFC/PC VCSEL
25 Gbit / s 850 nm VCSEL
測試25 Gbit / s數據通信設備的理想來源 50μm光纖輸出，便于使用 小包裝尺寸
主要特點：
對于所需的光功率電平，可以確定偏置點和輸入信號電壓擺幅。 偏置點設置在1784型的前面板上，輸入電壓擺幅應設置為提供所需的光功率擺幅。 這允許連接到任何高速50ΩSMA兼容的信號源，無需額外的偏置電路。
VCSEL輸出端連接到內部的50μm核心多模光纖中，有一些散焦的GRIN透鏡。這使得能夠進行I類激光操作，并且還可以在存在光學反饋的情況下降低噪聲。耦合還導致在內部不剝離的包層模式的激發，因此如果包層模式是不可接受的，則建議使用外部心軸纏繞。您可以使用50μm或62.5μm光纖與設備。
20 Gbps

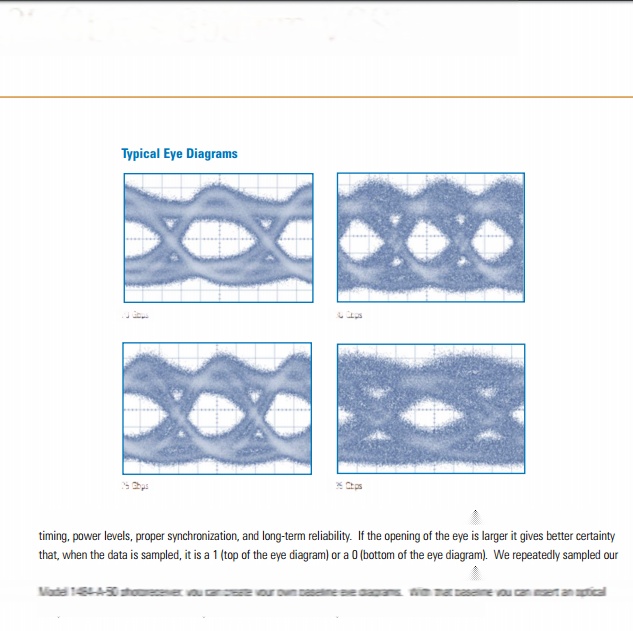

眼圖是系統性能的衡量標準。眼圖的質量將顯示您的源是否具有良好的時序，功率水平，正確的同步和長期的可靠性。如果眼睛的開口較大，則 地確定當數據被采樣時，它是1（眼圖的頂部）或0（眼圖的底部）。我們以不同的速度反復對VCSEL進行了一段時間的采樣，以獲得上述眼圖。通過將型號1784 VCSEL與1484-A-50型光接收器配對，您可以創建自己的基線眼圖。根據該基準，您可以在VCSEL和光電接收器之間插入光學元件，以測試它們將如何影響數據傳輸。
允許針對不同的數據通信應用優化VCSEL偏置。
激光器被放置在高性能微波外殼中，以 化輸入信號的失真。在內部提供偏置電流，高速輸入連接到與激光交流耦合的50歐姆傳輸線。VCSEL輸出通過GRIN透鏡耦合到0.1 m，50μm的核心漸變折射率光纖中，并內部連接到前面板FC連接器。這確保電輸入到VCSEL芯片的清潔傳輸。
