| 品牌 : | 煤礦礦燈充電器 | 型號 : | 102 |
| 產品別名 : | 礦燈充電器 | 用途 : | 充電 |
| 適用行業 : | 煤礦 | 產品用途 : | 照明 |
?
一、性能與結構?

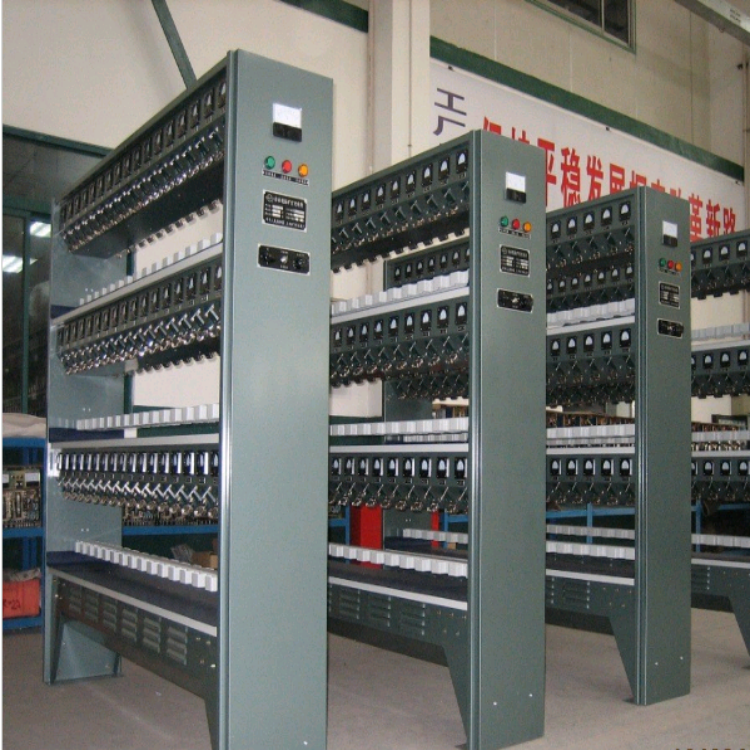

KTS型系列礦燈充電架是供礦燈蓄電池直流電源充電用。該充電架每次可同時充電102只礦燈蓄電池，采用恒壓并聯電法，充電手續簡便。在礦燈蓄電池充電終期，充電電流在0.1安培以下，不會過充電。如果礦燈蓄電池暫不使用，可以不下架。
各個放電程度不同的礦燈蓄電池都可以隨時上架充電，互不干擾。
KTSB型系列礦燈充電架，包括充電架與硅整流器兩大部分，整流器部分安裝在充電架底部。
二、使用條件
本充電架安裝于具有下列條件的礦燈房：
1、周圍介質溫度不超過40和不低于-30。
2、海拔不超過2000米。
3、空氣相對濕度不大于85。
4、燈房設于井上，沒有劇烈的震動和沖擊的地方。
5、室內空氣流通，無導電塵埃存在。
6、沒有水或其他液體浸入。
三、充電架的充電線路
本充電架分為雙面三層，每面每層可放礦燈蓄電池17盞，每個充電回路都是充電指示器，以指示充電電流，若礦燈蓄電池能量不足，亦可充電。
?
四、主要規格及參數
?
充電架型號 | 102 | 84 | 60 | 54 | 36 | 32 | 20 | ||||||
額定直流電壓 | 5±0.1V | ||||||||||||
輸入交流電壓 | 220V或380V??? 50赫交流 | ||||||||||||
輸出直流電壓（安） | 150A | 125A | 90A | 80A | 54A | 48A | 30A | ||||||
輸出功率（瓦） | 1020 | 840 | 600 | 540 | 360 | 220 | 200 | ||||||
五、硅整流器電氣原理圖?
工作原理：交流電源經熔斷器（1RD）、電源開關（K）及交流調壓器至整流變壓器（ZB）的一次則。交流電經整流變壓器改變電壓后輸至硅整元件（1GZ）組成的單相全波整流電路變換為直流電。輸出電壓調節通過調壓器來調節一次電壓。改變輸出電壓。?
六、使用說明及充電注意事項??
1、安裝礦燈充電架時，先將地腳螺釘固定在地坪上，一般要比地坪面高5厘米。
2、接通交流電源，指示燈亮，直流電壓表指示無負荷時的電壓。
3、將礦燈蓄電池的毫毛與充電架上的號碼對號入座，關閉燈頭開關，把燈頭充電插頭插到充電架的充電插頭上，順時針旋轉180°，直到固定位置，電路接通。如充電指示器有指示，則表示充電正常。
4、在充電時，每隔一小時調整一次電壓，使充電電流為：
??初充電蓄電池，為1安培，連續充電72小時；
??日常充電蓄電池為2安培，連續充電2小時；
??在充電完畢時，充電電流應低于0.1安培。
5、在充電時發現個別充電指示器的指針不動或相差酞多，應檢查各處接觸情況。
6、在充電過程中，如外電源突然斷開，應立即把每個燈的燈頭向逆時針方向旋轉，及時斷開充電電路。
7、充電架各部分應保持清潔、干燥。
8、充電架上如漏有電解液，必須立即清除，以免腐蝕機器。
9、硅整流器內，應經常清理，保持清潔。?
七、包裝及運輸
1、產品固定在包裝箱內，并應滿足陸路和水路運輸的裝載要求，保證在運輸過程中不受損失。
2、產品在運輸過程中，不得受強烈的震動和摔撞。
3、產品應存放在通風、干燥的庫房中。?
?
