常規外形尺寸有：500*400*400??600*500*400600*500*500600*600*500800*500*600800*600*6

001000*500*6001000*600*6001200*600*6001200*800*6001400*600*500

1800*600*6001800*800*600?1800*1200*600尺寸供參考，可根據客戶要求生產

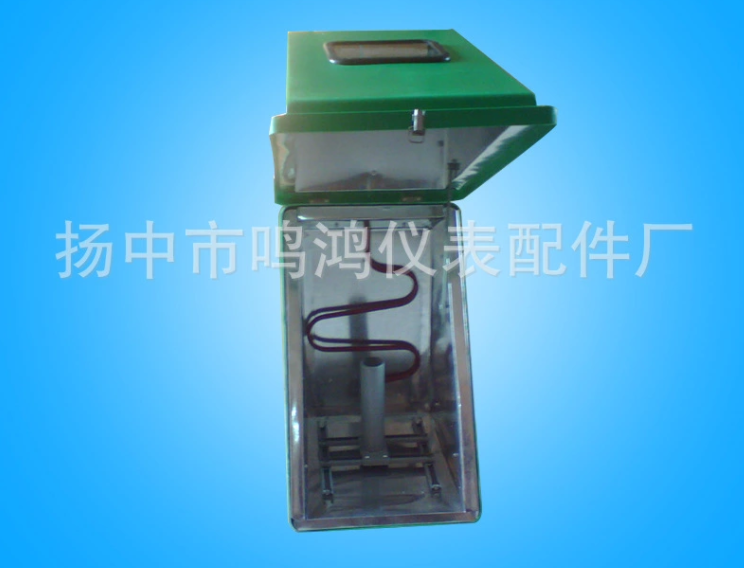

儀表保護保溫箱是變送器及其它儀表現場安裝保護或保溫設備,它具有標準化程度高、

造型美觀、結構合理、型式多樣、安裝操作方便等特點。箱體制作材料分為玻璃鋼

和鋼板兩種。 性能范圍： □保溫性能:10-25℃ □環境溫度:-50～60℃ □飽和

蒸氣壓力:0.5MPA □伴熱蒸汽消耗量:0.35～0.8kg/h □額定電壓 :～220

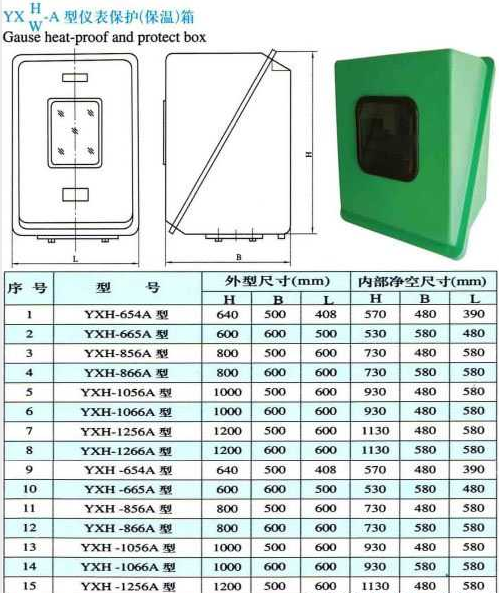

YXH-A型保護箱結構

主要零件材料：箱體玻璃鋼、不銹鋼及鐵制；儀表托架為A3鋼表面處理；密封膠帶、

連接膠帶采用泡沫橡膠；鉸鏈搭扣為不銹鋼。

主要結構特點：上箱體與下箱體為斜面揭蓋式，并用鉸鏈連接，閉合處裝有搭扣，

便于開閉，如需開箱時，只要打無搭扣，將上箱體向上箱起90°，箱內裝有撐桿撐

住箱蓋，以便進行安裝調修工作。

儀表托用裝有兩條交叉軌道供安裝箱儀表能在箱內前后左右任意移動，使儀表能隨

意地固定在需要的 位置上， 后再將托架軌道上止退螺釘旋緊。

下箱體共有6個供穿φ14×2鋼管用的φ14孔，底面四個，背面兩個，其中有兩處

備用孔便于安裝時根據現場儀號管的安裝位置選用，用不的孔有密封塞堵緊。

YXH-B型儀表保護箱結構

? ? 主要零件材料：箱體玻璃鋼、不銹鋼及鐵制；儀表托架為A3鋼表面電鍍或熱

噴涂處理；密封膠帶、連接膠帶采用泡沫橡膠；搭扣為不銹鋼。

主要結構特點：箱體與箱蓋同樣為斜面揭蓋式，正面開門，不用鉸鏈和撐桿，而采

用合金角鋼套住箱體，現場安裝儀表時可以將上蓋卸去，正面開門是為了儀表安裝

后便地進行調整維修，門上裝有較美觀的把手，供平時觀察儀表使用。

YXH-C型儀表保護箱結構

主要零件材料：箱體玻璃鋼、不銹鋼及鐵制；儀表安裝板及C型槽鋼為A3鋼表面鍍

鋅；密封膠帶、連接膠選用泡沫橡膠，搭扣為不銹鋼。

主要結構特點：箱體與箱蓋采用可卸式、固定支柱由背部與箱體連接，箱蓋正面

開門、箱內有儀表安裝板和T型螺栓和C型槽鋼組合成，安裝板由T型螺栓連接在C

型槽鋼內能上下移動，便選位，安位后可將T型螺栓帽鎖緊，箱蓋與箱體可以卸

掉，儀表安裝后把箱蓋與箱體套合、連上搭扣即可；開門是為了平時調試、維修、

觀察儀表所用。

YXH-D型儀表保護箱結構

主要零件材料：箱體玻璃鋼、不銹鋼及鐵制；儀表托架為A3鋼表面鍍鋅；密封膠

帶、連接膠帶采用泡沫橡膠；搭扣為不銹鋼。

主要結構特點：箱體與箱蓋采用套臺式，箱體為座式固定柱由底部連接，也可利用

背部連接，箱體裝有4~6個搭扣，供箱蓋與箱體套合后鎖緊，現場安裝儀表時，箱

蓋同樣可以卸去，箱蓋開有觀察窗供觀察儀表使用。

YXH-E型儀表保護箱結構

主要零件材料：箱體材料為B3鋼表面靜電噴涂處理，搭扣采用不銹鋼，密封膠皮選

用泡沫橡膠；門栓為A3表面鍍鉻。

主要結構特點：箱體主要由底座、箱框、門三大件組成，箱內儀表支柱直接焊與底

座、正面開門是為安裝儀表使用，門上裝有把手極為方便。

YXH-F型、C型儀表保護保溫箱主要零件都是B3鋼，并作靜電噴涂處理，箱內儀表

支柱安裝在槽鋼上，其位置可以任意調整，另外F型儀表保護（溫）箱有前開門和

前、后開門兩種，安裝使用便利。

?
