加工定制 :	是	品牌 :	銳茨
型號 :	ZJHM	材質 :	碳鋼
連接形式 :	法蘭	公稱通徑 :	DN50-1000
適用介質 :	水	壓力環境 :	常壓
流動方向 :	換向	驅動方式 :	電子
零部件及配件 :	閥體	形態 :	蝶式
類型(通道位置) :	二通式	標準 :	國標
密封形式 :	封閉式

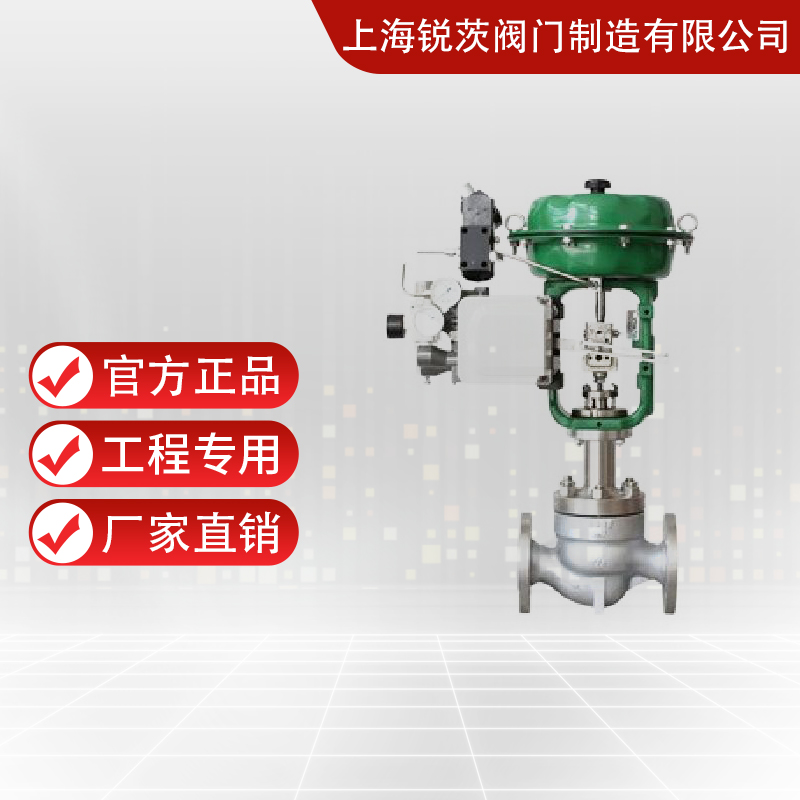

氣動薄膜套筒調節閥概述：

ZJHM氣動薄膜套筒調節閥是一種高性能、大容量調節閥產品，采用套筒導向，導向面積大，穩定性好，可以快速在線更換閥內件，效率高，節約人力和時間。氣動薄膜套筒調節閥因其穩定性好、維護簡單而廣泛應用，壓力平衡式閥芯，了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發的振動，特別適用于泄露量要求不高、閥前后壓差較大的場合！ 氣動薄膜套筒調節閥特點：   1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。 2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。 3、比普通單雙座調節閥噪聲降低10dB左右。 4、結構簡單，裝拆方便。   氣動薄膜套筒調節閥原理：   氣動薄膜套筒調節閥是自動化控制系統中儀表的重要執行單元，采用電-氣閥門，以電信號和壓縮空氣為動力，接受控制系統輸入的（0-10mA DC或4-20mA DC）電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，從而改變閥門開度位移，達到對管路流體介質流量、壓力、溫度、液位等工藝參數調節控制！【 查看       氣動薄膜套筒節閥工作原理動態圖 】
氣動薄膜套筒調節閥參數：

閥體
形      式	直通鑄造球型閥
公稱通徑	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材      料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  閥  蓋	標準型：-17-230℃  散熱型：230-450℃  低溫型：-60--196℃  波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填      料	V型聚四氟填料、含浸聚四氰填料、紡織填料、石墨填料
結構形式	套筒式

閥內組件
閥芯型式	壓力平衡式閥芯
流量特性	等百分比特性和線性特性
材      料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動薄膜套筒調節閥執行器：

執行機構
型      式	ZHA/B多彈簧薄膜執行機構
型      號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃

閥作用形式

氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件

、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
