| 品牌 : | 銳茨 | 型號 : | T40H |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN50-200mm |
| 適用介質 : | 水,蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 球式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
產品概述：

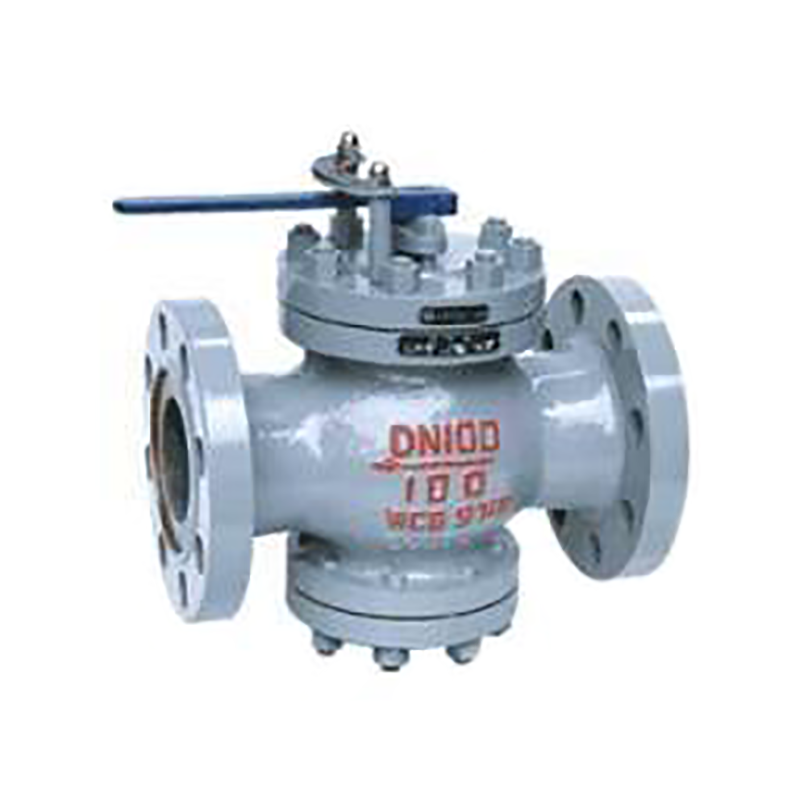

T40H手動回轉式調節閥主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。閥門的開關范圍：由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致。回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。
產品主要性能：
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 水壓試驗壓力PS(MPa) | 給水溫度t(≤℃) | 設計壓差△(MPa) | 流通面積fmax(cm2) | 流量Qmax(T/h) | 適用介質 | 流量特性 | 壓力特性 | 泄漏量 |
2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 | 水 油 蒸汽 | 閥前壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。 | 流量保持不變，閥前壓力從大到小變化時，出口壓力偏差值為±5~10%。 | 為 流量的0.01~0.05%。 |
65 | 2.72 | 17.4 | ||||||||
80 | 3.56 | 22.8 | ||||||||
100 | 6.14 | 39.3 | ||||||||
150 | 12.26 | 78.5 | ||||||||
4 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 | ||||
65 | 2.72 | 19.5 | ||||||||
80 | 3.56 | 25.5 | ||||||||
100 | 6.14 | 44.0 | ||||||||
10 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 | ||||
80 | 5.76 | 50.3 | ||||||||
100 | 8.96 | 78.8 | ||||||||
125 | 14.5 | 110.5 | ||||||||
150 | 18.28 | 160.9 | ||||||||
200 | 33.38 | 293.36 |
主要外形和連接尺寸：
公稱壓力(MPa) | 公稱通徑DN(mm) | 主要外形尺寸和連接尺寸 | |||||||||||
L | H | H1 | D | D1 | D2 | D6 | b | f | f1 | n | q | ||
2.5 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 不帶凹下部分 | 20 | 3 | 不帶凹下部分 | 4 | φ18 |
65 | 260 | 248 | 175 | 180 | 145 | 120 | 22 | 3 | 8 | φ18 | |||
80 | 310 | 267 | 190 | 195 | 160 | 135 | 22 | 3 | 8 | φ18 | |||
100 | 350 | 279 | 210 | 230 | 190 | 160 | 24 | 3 | 8 | φ23 | |||
150 | 450 | 338 | 280 | 300 | 250 | 218 | 30 | 3 | 8 | φ25 | |||
4.0 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4 | φ18 |
65 | 260 | 248 | 175 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8 | φ18 | |
80 | 310 | 267 | 190 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8 | φ18 | |
100 | 350 | 279 | 210 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8 | φ23 | |
10.0 | 50 | 300 | 242 | 170 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4 | φ25 |
80 | 380 | 280 | 188 | 230 | 180 | 150 | 121 | 34 | 3 | 4.5 | 8 | φ25 | |
100 | 400 | 280 | 212 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8 | φ30 | |
150 | 450 | 330 | 268 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12 | φ34 | |
200 | 550 | 380 | 310 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12 | φ41 | |
