| 加工定制 : | 是 | 品牌 : | 銳茨 |
| 型號 : | ZZYP-16K | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN50-1000 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 流動方向 : | 換向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 閥體 | 形態 : | 蝶式 |
| 類型(通道位置) : | 二通式 | 標準 : | 國標 |
| 密封形式 : | 封閉式 |

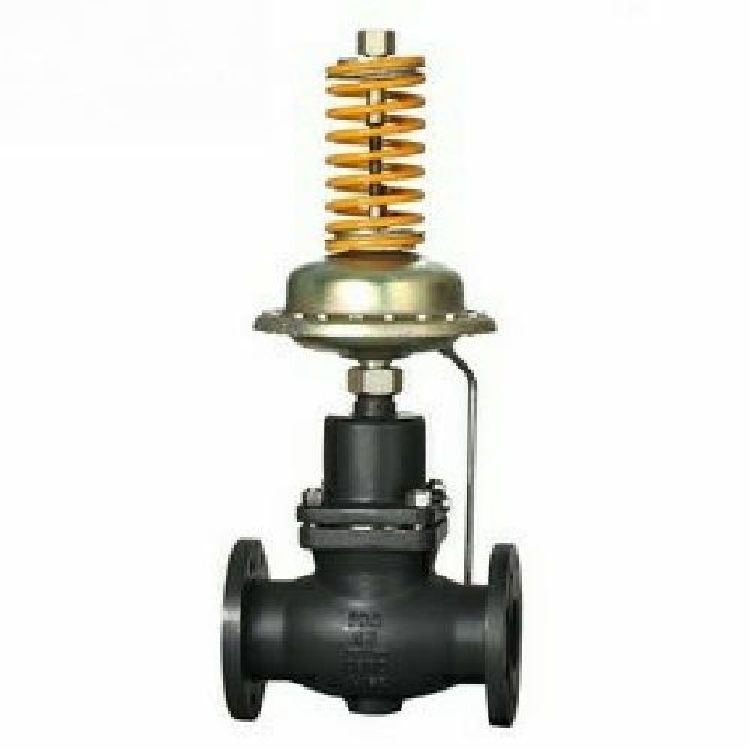

自力式閥前壓力調節閥概述： ZZYP-16K自力式閥前壓力調節閥是指泄壓、穩壓（用于閥前壓力調節）的自動控制，也可通俗的稱之為背壓閥，主要通過感應閥前壓力的變化，來調整閥芯打開的開度，從而實現控制閥前壓力在設定點。自力式閥前壓力調節閥由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥前壓力控制的作用，當閥前壓力升高時，控制閥開啟。
自力式閥前壓力調節閥特點： 自力式閥前壓力調節閥大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整，直接利用被調介質的能量，來操縱調節機構，從而實現自動控制，具有動作靈敏，密封性好，壓力設定點波動力小等優點！ 自力式閥前壓力調節閥參數：
| 技術參數 | |||
| 公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
| 公稱壓力 | PN1.6、4.0MPa | ||
| 法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) | ||
| 閥體材料 | 鑄鋼、鑄不銹鋼 | ||
| 閥芯材料 | 硬密封：不銹鋼 | ||
| 軟密封：不銹鋼鑲嵌橡膠圈 | |||
| 壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) | ||
自力式閥前壓力調節閥工作原理： 自力式壓力調節閥用于控制閥前壓力的調壓閥，閥的作用方式為壓開型，介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如果當閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。
自力式閥前壓力調節閥溫度范圍：
| 允許工作溫度 | |||
| 公稱通徑 | 15-125mm | 150-250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長≤200℃ | ||
| 冷卻罐和散熱≤200℃ | 冷卻罐和加長≤200℃ | ||
| 軟密封 | ≤150℃ | ||
| 結構組成 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 閥體 | 閥座 | 閥軸 | 閥蓋 | 膜蓋 | 膜片 | 彈簧 | 調節螺母 | 導壓管 | 波紋管 | 平衡膜片 | 充注閥 |
