加工定制 :	是	品牌 :	銳茨
型號 :	ZMQP、ZMQM	材質 :	碳鋼
連接形式 :	法蘭	公稱通徑 :	DN50-1000
適用介質 :	水	壓力環境 :	常壓
流動方向 :	換向	驅動方式 :	電子
零部件及配件 :	閥體	形態 :	蝶式
類型(通道位置) :	二通式	標準 :	國標
密封形式 :	封閉式

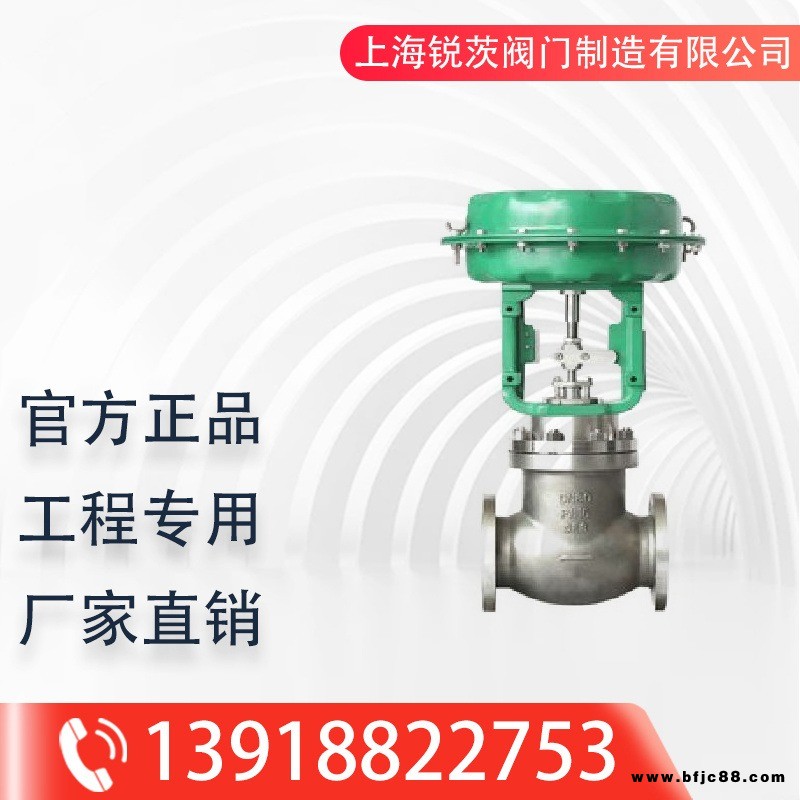

氣動薄膜切斷閥概述：   ZMQ氣動薄膜切斷閥具有快速切斷的功能，由多彈簧氣動薄膜執行機構與控制閥門組成，閥體結構有單座、套筒和三通三種形式，通過接收控制系統或調節儀表來的信號，達到對工藝管道內流體的切斷、接通或切換，具有反應靈敏、動作可靠、快速開閉等特點。氣動切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
  氣動薄膜切斷閥特點：   氣動快速切斷閥動作速度快、推力大、閥體流路通暢、流量系數大，是一種快速動作、嚴密切斷、可靠的高性能新型切斷閥。根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。 【氣動切斷閥特點及原理】

氣動薄膜切斷閥參數：

閥體
形      式	直通鑄造球型閥、三通鑄造球型閥
公稱通徑	15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材      料	鑄鋼( ZG230-450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作溫度	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填      料	V型聚四氟填料、含浸聚四氟填料、紡織填料、石墨填料

閥內組件
閥芯型式	單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥蕊（三通）
流量特性	快開
材      料	不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

氣動薄膜切斷閥執行器：

執行機構
型      式	ZHA/B多彈簧薄膜執行機構
膜片材料	乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
供氣壓力	140-400KPa
氣源接口	RCl/4"
環境溫度	-30-70℃

閥作用形式

氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC)

附件

、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
