一、概述

網板式階梯格柵是一種細格柵，對于污水中的微細顆粒及纖維狀垃圾具有良好的適應性和去除效果，從而廣泛應用于中大型污水處理廠的升級改造、強化預處理的工藝過程中。

?

二、工作原理

網板式階梯格柵主要由機架、多孔網板鏈、傳動機構等組成。其中多孔網板裝在重載型牽引鏈上，成階梯式組成過濾面。污水經過過濾面以后，大于網孔直徑的垃圾會被截留在過濾面上，并隨著網板的運動而提升出水面，通過重力自卸、轉刷、反沖洗水的聯合作用，將垃圾從過濾面上卸出，實現清污。

??

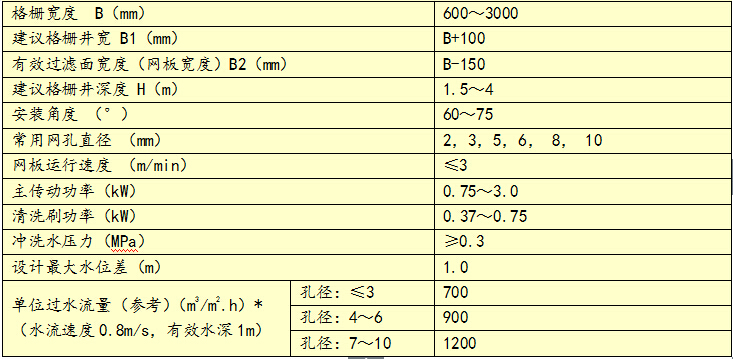

三、主要技術參數

?

四、技術特點

1.采用階梯式?jīng)_孔網板設計，過濾面積大，污物容易截留，過濾效率高；尤其是對于纖維狀垃圾具有較強的適應性；

2.采用箱板式結構，整機結構牢固，對稱度高，運行穩定，安裝簡單；

3.結構設計中充分考慮污水環境，采用重載型牽引鏈作為過濾網板的傳動主體；沒有水下軸承結構，大大減少了水下故障幾率，運行更加可靠；

4.采用 轉刷及反沖洗兩重裝置幫助污物卸除，確保過濾面有效再生；

5.上部采用前后封閉結構，與柵渣輸送機直聯，改善使用環境；

6.可根據水位差或定時進行全自動運轉控制，達到理想的節能效果

過水流量表
