| 品牌 : | 中赫 | 型號 : | Q41F-16P |
| 材質 : | 201 304 316 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-300 |
| 適用介質 : | 水 | 壓力環境 : | 1.0-6.4 |
| 工作溫度 : | -20-200 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 疏水 |
| 類型(通道位置) : | 二通式 | 作用對象 : | 電站 |
| 訂貨號 : | 5104606 | 貨號 : | 160606 |
| 3C閥門類別 : | 工業 | 是否跨境貨源 : | 否 |
|

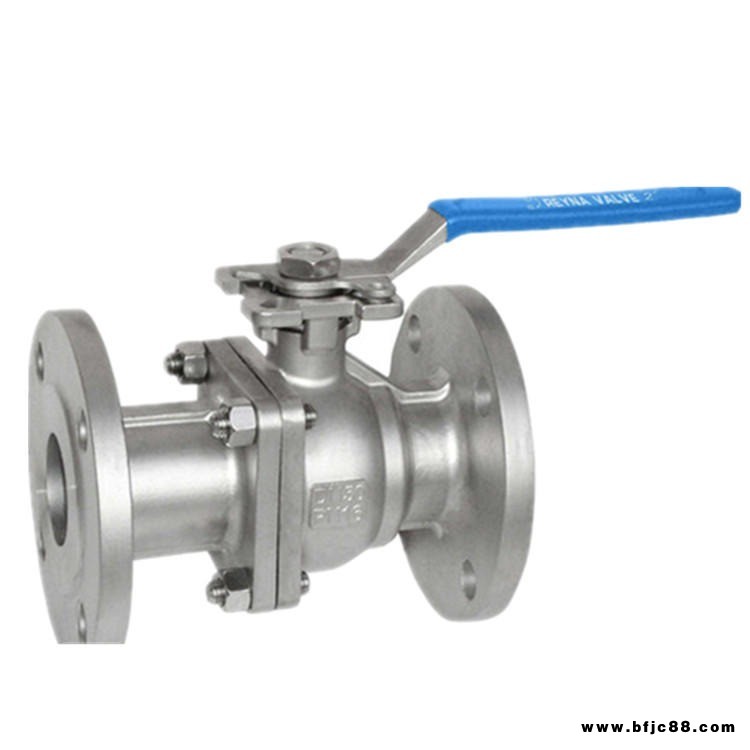

不銹鋼球閥?
型號： | Q41F | 口徑： | DN15-DN300 |
壓力： | 1.6MPA-4.0MPA | 材質： | CF8304/316(R)/304L/316L |
球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
中赫球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門.
型號:Q41F-16P(R)/25P(R)/40P(R)/16P(R)實心球
中赫不銹鋼球閥的性能范圍Specifications
型 號 | 公稱壓力 | 試 驗 壓 力 | 工作溫度(℃) | 適用介質 | ||
強度(水)Mpa | 密封(水)空氣(Mpa) | 低壓密封(空氣)Mpa | ||||
Q41F-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤150 | 類 |
Q41F-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤150 | 類 |
Q41F-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤150 | 類 |
中赫不銹鋼球閥的主要零件材料Material for main parts
零件名稱 | 材 料 MATERIAL | |
Q41F-16P-25P-40R | Q41F-16R-25P-40R | |
閥 體 | 鉻鎳鈦鋼 | 鉻鎳鉬鈦鋼 |
球 體 | ||
閥 桿 | ||
密 封 圈 | 聚四乙烯 | |
板 手 | 鑄 鋼 | |
?
中赫不銹鋼球閥的主要連接尺寸和外形尺寸Main connecting and overall dimensions
?
?
?
?
型 號 | 公稱通徑 | 尺 寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
Q41F-16P(R) | 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 | |
25 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 | |
32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 | |
40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 | |
50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 | |
80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 | |
100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 | |
125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 | |
150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 | |
200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 | |
Q41F-25P(R) | 40 | 180 | 145 | 110 | 85 | 160 | 16-3 | 4-18 | 240 |
50 | 200 | 160 | 125 | 100 | 205 | 20-3 | 4-18 | 270 | |
65 | 220 | 180 | 145 | 120 | 215 | 22-3 | 8-18 | 350 | |
80 | 250 | 195 | 160 | 135 | 230 | 22-3 | 8-18 | 400 | |
100 | 280 | 230 | 190 | 160 | 270 | 24-3 | 8-23 | 500 | |
125 | 320 | 270 | 220 | 188 | 300 | 28-3 | 8-25 | 600 | |
150 | 360 | 300 | 250 | 218 | 340 | 30-3 | 8-25 | 900 | |
200 | 400 | 360 | 310 | 278 | 400 | 34-3 | 12-25 | 1100 | |
Q41F-40P(R) | 15 | 130 | 95 | 65 | 45 | 60 | 16-2 | 4-14 | 40 |
20 | 140 | 105 | 75 | 55 | 65 | 16-2 | 4-14 | 51 | |
25 | 150 | 115 | 85 | 65 | 90 | 18-2 | 4-14 | 58 | |
32 | 180 | 135 | 100 | 78 | 105 | 18-3 | 4-18 | 66 | |
40 | 200 | 145 | 110 | 85 | 170 | 18-3 | 4-18 | 76 | |
50 | 220 | 160 | 125 | 100 | 230 | 20-3 | 4-18 | 88 | |
65 | 250 | 180 | 145 | 120 | 250 | 22-3 | 8-18 | 110 | |
80 | 280 | 195 | 160 | 135 | 250 | 22-3 | 8-18 | 121 | |
100 | 320 | 230 | 190 | 160 | 295 | 24-3 | 8-23 | 150 | |
125 | 400 | 270 | 220 | 188 | 330 | 28-3 | 8-25 | 176 | |
150 | 400 | 300 | 250 | 218 | 375 | 30-3 | 8-25 | 204 | |
200 | 550 | 375 | 320 | 282 | 440 | 38-3 | 12-30 | 260 | |
