首頁 > 供應產品 > 廠家直供KD643H/P煤氣切斷閥調節閥氣動防爆蝶閥硬密封蝶閥廠家

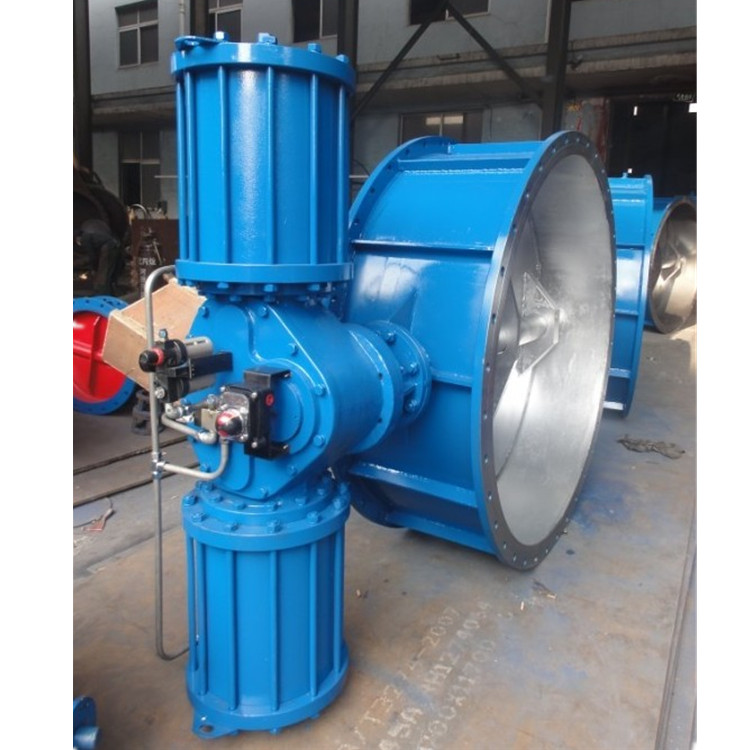

廠家直供KD643H/P煤氣切斷閥調節閥氣動防爆蝶閥硬密封蝶閥廠家

產品：	瀏覽次數：645廠家直供KD643H/P煤氣切斷閥調節閥氣動防爆蝶閥硬密封蝶閥廠家
品牌：	中赫
單價：	3200.00元/套
最小起訂量：	1 套
供貨總量：	1000 套
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2023-04-04 18:58

詳細信息

品牌 :	中赫	型號 :	D643W/P/H
結構形式 :	偏置板式	加工定制 :	是
材質 :	鑄鐵	連接形式 :	法蘭式
適用介質 :	煤氣	壓力環境 :	0.05-1.6MPa
工作溫度 :	-20-425度	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	流量調節切斷
類型(通道位置) :	二通式	口徑 :	DN50-DN3000
公稱通徑 :	DN50-3000mm	安裝尺寸 :	500
訂貨號 :	5078025	貨號 :	8078570686
3C閥門類別 :	工業

KD643H氣動硬密封蝶閥的產品簡介：

工開生產的多層次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

KD643H氣動硬密封蝶閥的詳細資料：

概述； ·產品結構多層次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。 ·特點由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下： 1、開啟力矩小，靈活方便，省力節能： 2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏： 3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。 ·主要技術參考數
公稱通徑	DN（mm）	50-1600
公稱壓力	PN（MPa）	0.6	1．O	1.6	2.5	4.0
試驗壓力（MPa）	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗Seal test	0.66	1.1	1.76	2.75	4.4
	氣密封試驗Ai rTest	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29％-425％不銹鋼：-40％-600％

· 主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
閥座密封圈	不銹鋼、多層次、聚內脂、抗磨材料
閥桿	2Crl3、1Crl3不銹鋼、鉻鉬鋼2Crl3,1Crl3
填料	柔性石墨

Dd3/643/9/H/Y/F-2.5/6/10C.R.V系列法蘭式多層次金屬硬密封蝶閥

公稱通徑DN		結構長度（標準值）		外形尺寸（參考值）							連接尺寸（標準值）									參考重量
公稱通徑DN		L		H	Dd343H			Dd943H			PN0.25MPa			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H3	A3	B3	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	530	250	255	140	110	4-14	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	530	250	255	160	130	4-14	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	565	250	255	190	150	4-18	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1210	300	315	450	495	16-22	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1415	575	714	645	600	16-22	645	600	16-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1844	656	810	860	810	24-26	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2380	785	863	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925	2886			1575	1520	36-30	1630	1650	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925	3156			1785	1730	40-30	1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980	3421			1985	1930	44-30	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980	3685			2185	2130	48-30	2265	2180	48-42	2325	2230	48-48	8700

注：法蘭標準GB/T9113.1-2000 GB/T911.5.1-2000 GB/T9113.２-2000 GB/T9115.２-2000
用戶注意：表中Ｈ1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），本產品一般按短系列，若需長系列或特殊材料定貨時提出。
注：Dd-代表多層次密封結構。
