產品簡介

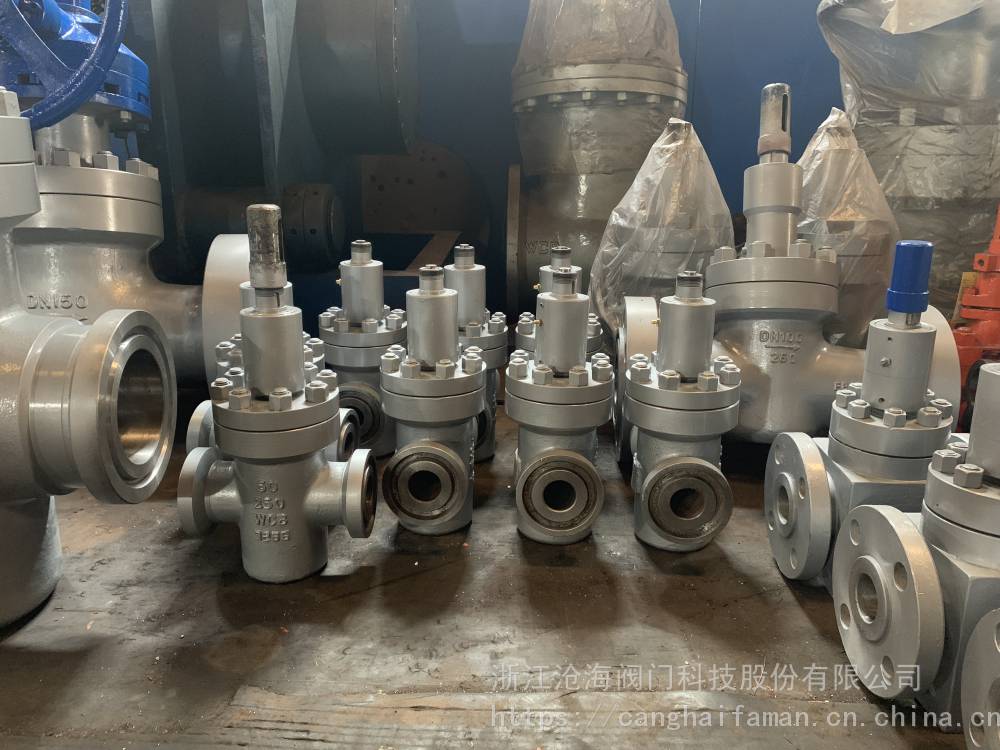

Z83Y-250 DN50高壓卡箍閘閥采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天燃氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

一、Z83Y-250 DN50產品簡介

本系列產品采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天燃氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測度嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

二.Z83Y-250 DN50結構特征與工作原理

1、    采用浮動閥座，密封可靠，啟閉靈活。

2、    閘板下部開有導流孔，并給予精密導向，同時密封部均噴

焊硬質合金，耐沖蝕。

3、    閥體承載能力高，通道為直通式，全開時，與閘板導流孔

相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、    關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介

質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5、    由于采用雙重密封，所以可在不影響管道工作的情況下更

換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6、    開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道

孔相貫通。隨著閘板的上升，貫通孔逐漸加大，*限位置時，導流孔與通道孔相重合，此時全開。

三、性能規范

五、外形及連接尺寸

六、使用、維護、保養及注意事項

1、            閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2、            本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。

3、            本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。

4、            關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5、            閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。

6、            閥門在使用過程中，如因易損件而泄漏，應及時更換。

7、            閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8、            閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

訂貨須知：
尊敬的用戶您好：如果在您確定要使用Z83Y-250 DN50高壓卡箍平板閘閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1.產品名稱與型號，2.閥門的口徑，3.閥門使用的管道壓力，4.閥門的主體材質，5,工況的使用溫度，是否帶附件以便我們 為您正確選型。
二、若已經由設計單位選定Z83Y-250 DN50高壓卡箍平板閘閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的滄海閥門技術人員免費為您審核把 關。
