| 產品特性 : | 廠家直銷 | 品牌 : | CHVJ |
| 型號 : | L/J66Y | 材質 : | A105 |
| 連接形式 : | 焊接 | 啟閉件的形狀 : | 針形節流閥 |
| 公稱通徑 : | 25-400 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 形態 : | 針式 |
| 零部件及配件 : | 手輪 | 驅動方式 : | 手動 |
| 類型(通道位置) : | 直通式 |
一、工作原理
閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。
閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。
該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。
二、適用范圍
該產品適用于公稱壓力PN≤25.0MPa,溫度t<121攝氏度的水、油品、等介質的管路上，作為介質流量和壓力的調節、節流裝置。
三、性能規范
技術參數 | 壓力等級（MPa） | ||
25.0 | 16.0 | ||
公稱壓力（MPa） | 25.0 | 16.0 | |
試驗壓力（MPa） | 強度 | 37.5 | 24.0 |
密封 | 27.5 | 17.6 | |
適用介質 | 水、油 品、等 | ||
工作溫度（度） | -29～121℃ | ||
四、采用標準
閥門制造：GB12235
結構長度：GB/T12221-1989
法蘭端：GB/T9113-2000
五、主要零件材料
零 件 名 稱 | 材 料 | 標 準 |
閥體、閥蓋、手柄 | 碳素鑄鋼 | WCB GB12229 |
填料壓蓋、軸承壓板 | 優質碳素鋼 | 45 GB699 |
閥座、閥瓣、閥桿、導向密封套 | 鉻不銹鋼 | Cr13 GB1220 |
閥桿螺母 | 球墨鑄鐵 | QAl9-4 GB1176 |
填料 | 四氟/耐油橡膠 | |
螺栓 | 優質碳素鋼 | 35 GB699 |
O形密封圈 | 耐油橡膠 | I-2 HG4-329 |
六、使用保養及注意事項
1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。
3、關閉閥門時嚴禁使用加力桿。
4、產品使用過程中，要定期向油杯內注入定量潤滑脂。
5、如因易損件損壞而泄漏，要及時更換易損件。
6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。
7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
訂貨須知：

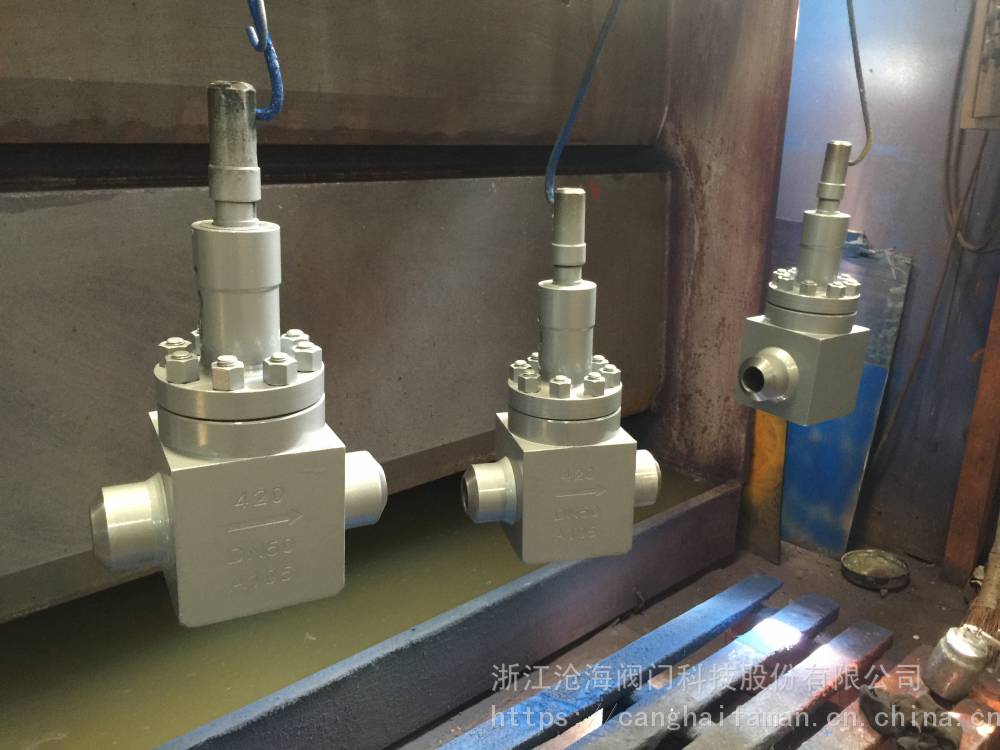

尊敬的用戶您好：如果在您確定要使用L/J66Y高壓鍛鋼平衡式截止閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1.產品名稱與型號，2.閥門的口徑，3.閥門使用的管道壓力，4.閥門的主體材質，5,工況的使用溫度，是否帶附件以便我們 為您正確選型。
二、若已經由設計單位選定L/J66Y高壓鍛鋼平衡式截止閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的滄海閥門技術人員免費為您審核把關。
