| 產品特性 : | 立式止回閥 | 品牌 : | CHVJ |
| 型號 : | H62Y | 材質 : | A105 |
| 連接形式 : | 焊接 | 加工定制 : | 否 |
| 種類 : | 立式 | 結構形式 : | 升降式 |
| 公稱通徑 : | 25-500 | 適用介質 : | 水 |
| 形態 : | 立式 | 壓力環境 : | 高壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 自動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 |

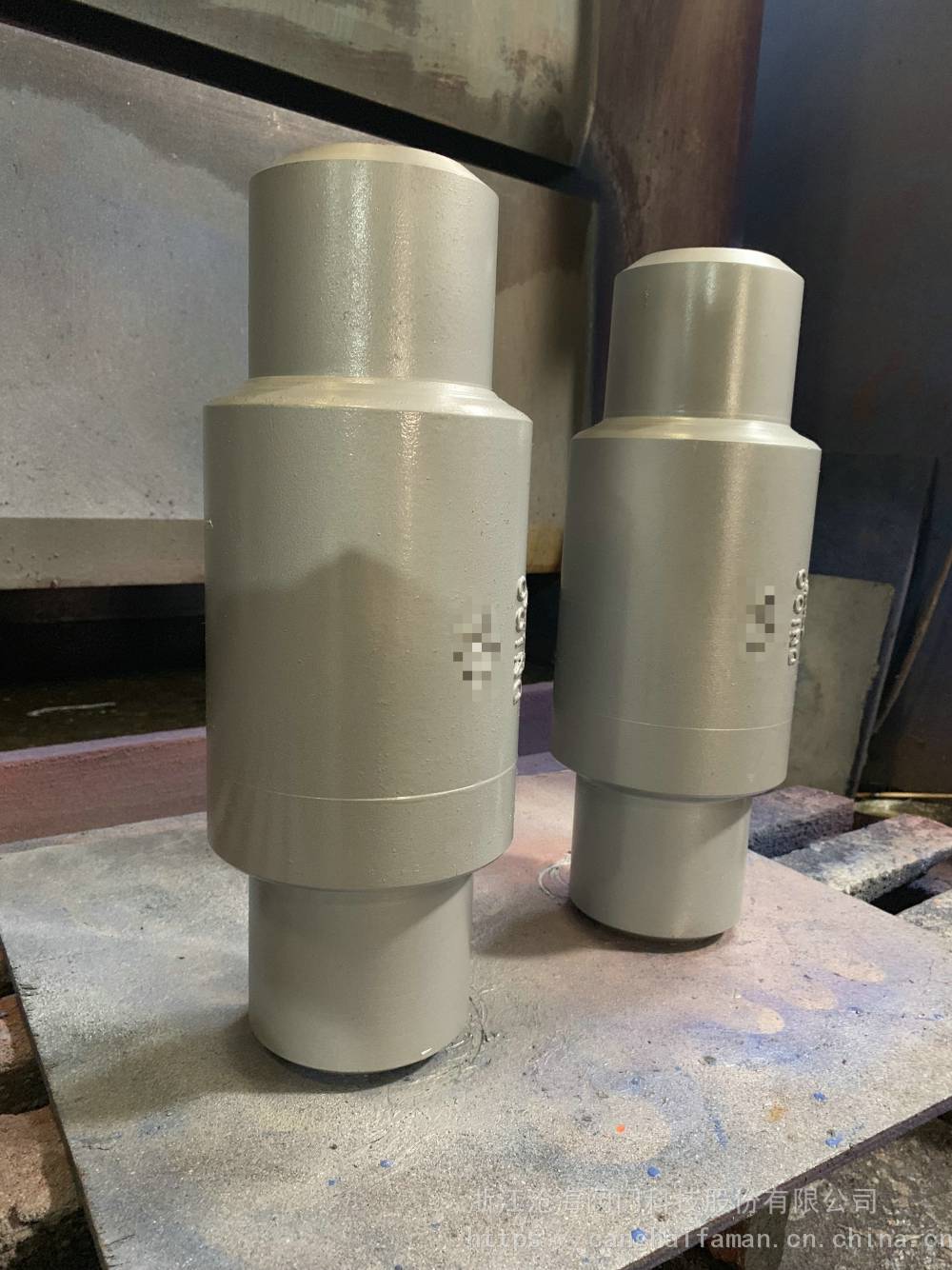

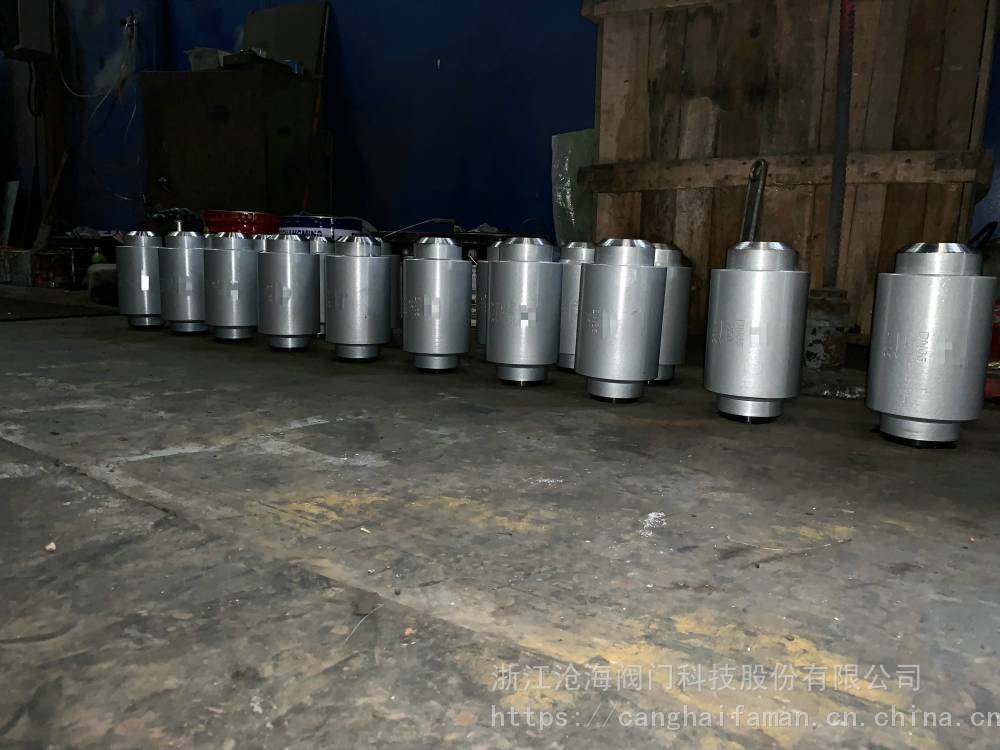

“H62Y高壓焊接升降式止回閥”詳細介紹
H62Y高壓焊接升降式止回閥系參照API及CVA有關標準設計生產的一種新型高壓閥門。它適用于溫度不高于120℃、工作壓力不大于40MPa的水、油等管線，用來控制介質單向啟閉，以防介質逆流HG61A高壓止回閥本系列閥門采用不銹鋼材料制成高硬度的球形閥芯，配合較高硬度的不銹鋼閥座，采用線接觸密封，故密封性能可靠，經久耐用。閥體及主要承壓件均經詳細的強度校核，使用安全可靠。本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥芯而使閥門關閉，阻止介質逆流，起止回作用。HG61A高壓止回閥本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式安裝均可。
N16-45(160-450) | H62H H62Y型升降式止回閥 H62F101 | PNl6～45(1 60-450) |
工作溫度：-20-+1 20℃ 閥體材料：**碳鋼 適用介質：水、石油、天然氣
H62Y高壓焊接升降式止回閥外形連接尺寸
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸(mm) | ||
L | D0 | D1 | ||
16 20 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 54 | |
40 | 230 | 36 | 60 | |
50 | 260 | 45 | 73 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 108 | |
100 | 400 | 90 | 133 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 192 | |
25 35 40 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 56 | |
40 | 230 | 36 | 64 | |
50 | 260 | 45 | 76 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 114 | |
100 | 400 | 90 | 146 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 195 | |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用H62Y焊接立式止回閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1.產品名稱與型號，2.閥門的口徑，3.閥門使用的管道壓力，4.閥門的主體材質，5,工況的使用溫度，是否帶附件以便我們 為您正確選型。
二、若已經由設計單位選定H62Y焊接立式止回閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的滄海閥門技術人員免費為您審核把 關。
