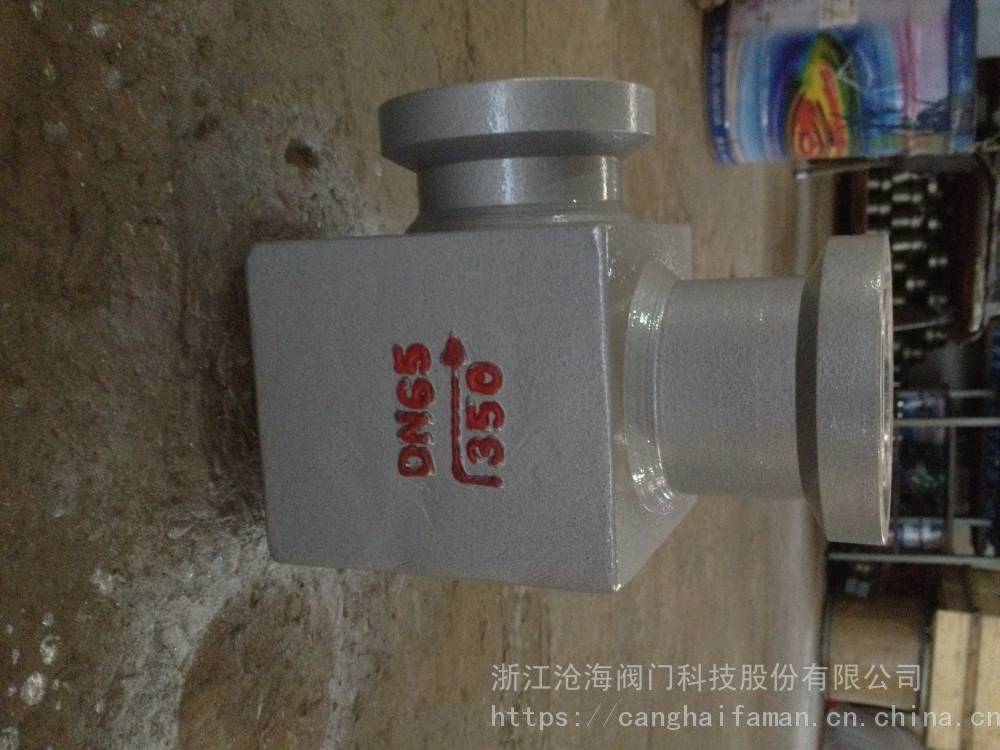

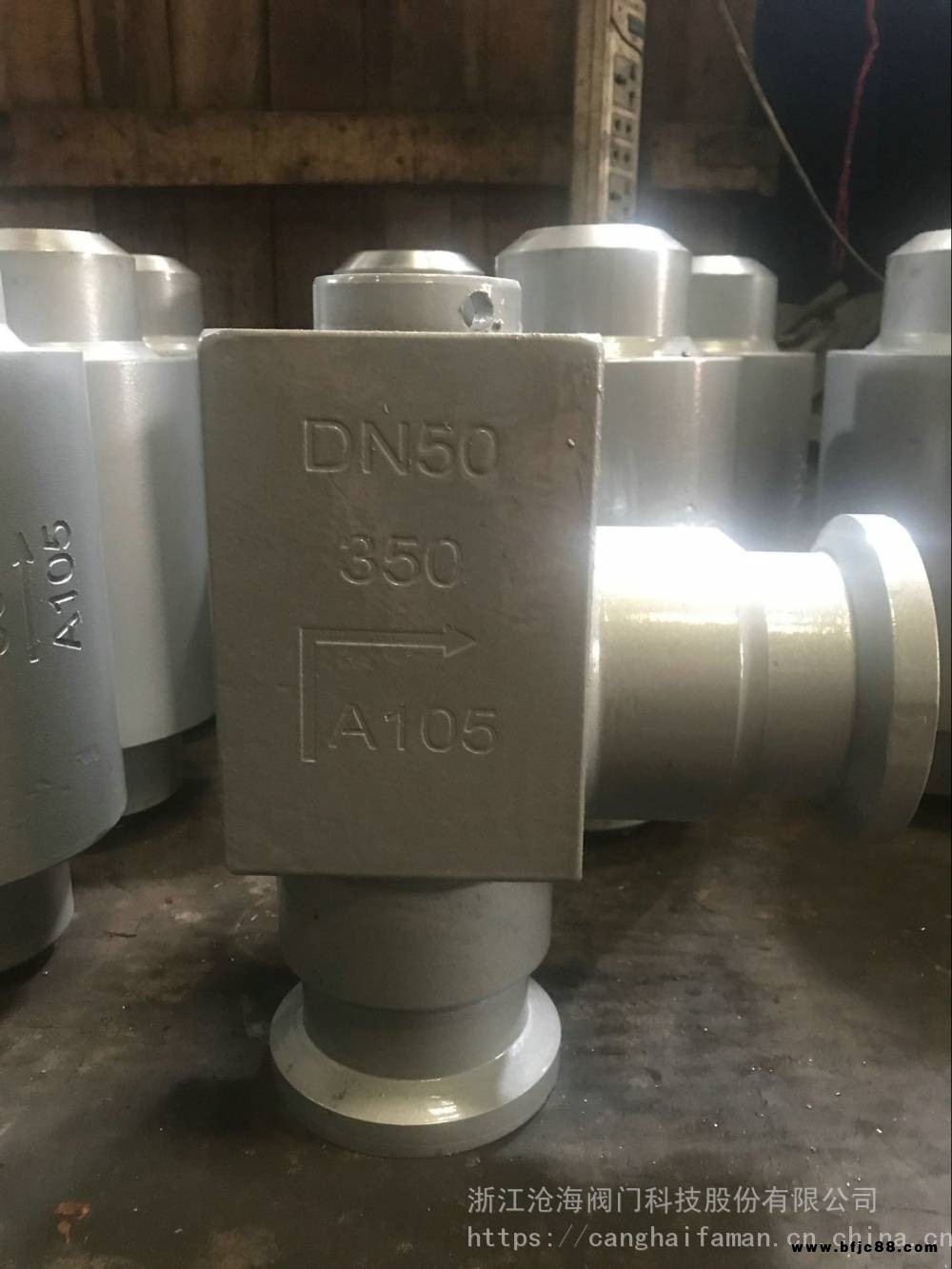

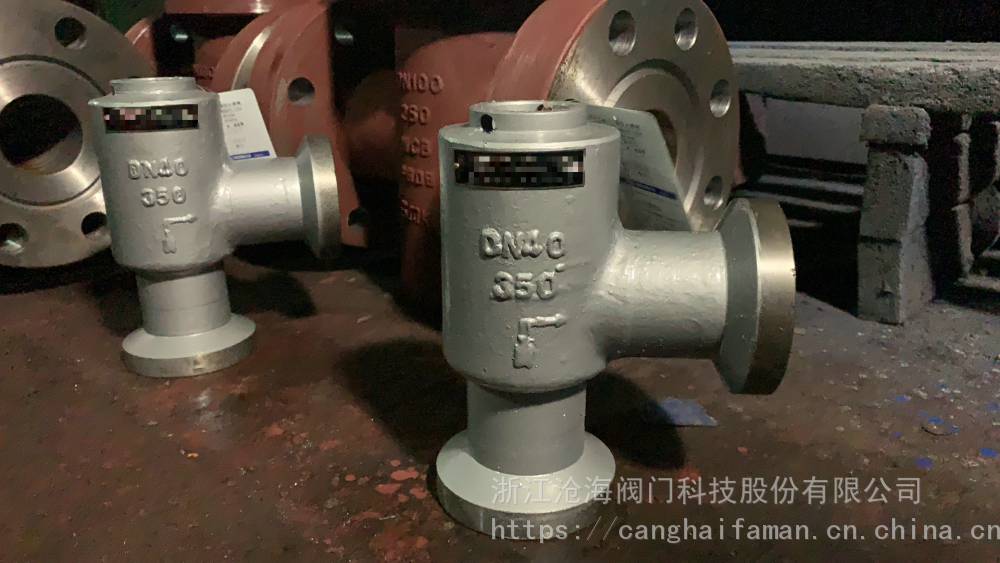

| 產品特性 : | 角式卡箍 | 品牌 : | CHVJ |
| 型號 : | H83Y | 材質 : | 鑄鋼 |
| 連接形式 : | 卡箍 | 加工定制 : | 否 |
| 種類 : | 角式 | 結構形式 : | 升降式 |
| 公稱通徑 : | 25-400 | 適用介質 : | 油品 |
| 形態 : | 角式 | 壓力環境 : | 高壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 自動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直角式 |
一、工作原理
閥瓣通過彈簧的壓縮變形來增加閥瓣的密封預緊力，使初始密封更加可靠，當進口端介質壓力大于彈簧的壓縮力時，閥瓣向開啟方向移動，此時閥門打開，流體通過支架的導流槽流入閥后；而當進口端壓力降低時，閥瓣封閉，再加上介質回流的壓力，使閥瓣比壓達到密封要求而形成密封。角式的是因為設計上的需要而改變通水方向!其作用是一樣的!
二、適用范圍
該產品適用于公稱壓力PN≤42.0MPa,溫度t≤120攝氏度的水、油品、等介質的管路上，作為介質流量和壓力的啟、閉裝置。
三、性能規范
技術參數 | 壓力等級（MPa） | ||||||
16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 42.0 | ||
公稱壓力（MPa） | 16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 42.0 | |
試驗壓力（MPa） | 強度 | 24.0 | 30.0 | 37.5 | 48 | 52.5 | 63 |
密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 46.2 | |
適用介質 | 水、油品、等 | ||||||
工作溫度 | -29～120℃ | ||||||
四、采用標準
閥門制造：GB12235
結構長度：GB/T12221-1989
法蘭端：GB/T9113-2000
五、主要零件材料
零 件 名 稱 | 材 料 | 標 準 |
閥體1、閥體2 | 碳素鋼鍛件 | A105 GB12228 |
支 架 | 優質碳素鋼 | WCB GB12229 |
閥 瓣 | 鉻不銹鋼+STL | Cr13 GB1220 |
O形密封圈 | 耐油橡膠 | I-2 HG4-329 |
六、使用保養及注意事項
1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
2、本系列產品外殼上有介質流向標志，
3、如因易損件損壞而泄漏，要及時更換易損件。
4、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各運動部位加入一定量的潤滑脂。
7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
訂貨須知：
尊敬的用戶您好：如果在您確定要使用H83Y角式止回閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1.產品名稱與型號，2.閥門的口徑，3.閥門使用的管道壓力，4.閥門的主體材質，5,工況的使用溫度，是否帶附件以便我們 為您正確選型。
二、若已經由設計單位選定H83Y角式止回閥型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的滄海閥門技術人員免費為您審核把 關。
