| 品牌 : | 滄海閥門 | 型號 : | JT6B6Y |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | 國標 |
我們供應自平衡式節流截止閥，高壓調節閥，多級調節閥，高壓節流閥，型號有LJ46H,LJ86H,LJ66H,JHT66H,JHT46H,JHT86H,TQ48Y,TQ68Y,TQ88Y,HPT68Y,HPT48Y,HPT88Y,公司自創建以來不斷地致力于科技創新，努力開發好的產品，能按照GB、ANSI、API、DIN、BS、JIS等標準設計制造各類閥門。主要產品有平板閘閥、油田專用閥、平衡式節流截止閥、多級調節閥、泥漿閥、微阻止回閥、節流截止放空閥、液化氣閥門等系列。目前生產的“滄海”牌系列產品廣泛用于石油、化工、、冶金、化纖、造紙、城建、等領域。同時還能根據客戶的需要提供碳鋼、不銹鋼、耐熱鋼及合金鋼等不同材質的閥門產品。該系列閥門適用于工作壓力≥1.6MPa，工作溫度≤121℃的水、油、等管線上，用來控制介質單向啟閉，以防介質逆流。
| 平衡式調節閥（B/J66Y-160（200） B/J66Y（350））BJ66Y |
自平衡式截止閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。 閥門可安裝在水平或垂直的管道上。 |
| JT6B6Y高壓平衡式截止調節閥結構特點公稱壓力（MPa）16.020.025.035.0殼體試驗壓力（MPa）24.030.037.552.5密封試驗壓力（MPa）17.622.027.538.5適用介質水、油品、等適用溫度-29℃~121℃閥門制造：GB12235-1994結構長度：GB/T15188.1-1994閥門試驗：GB/T13927-1992 |
| JT6B6Y高壓平衡式截止調節閥外形及連接尺寸 |
公稱壓力 | 公稱通徑 | 尺寸 | |||||
D | G | C | L | H | W | ||
16.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 | |
40 | 35 | 40 | 70 | 305 | 332 | 300 | |
50 | 47 | 52 | 85 | 279 | 367 | 320 | |
65 | 57 | 63 | 103 | 330 | 383 | 320 | |
80 | 73 | 79 | 116 | 470 | 376 | 320 | |
100 | 98 | 104 | 142 | 546 | 472 | 350 | |
150 | 146 | 152 | 201 | 610 | 627 | 450 | |
200 | 190 | 196 | 258 | 737 | 760 | 550 | |
25.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 | |
40 | 35 | 40 | 70 | 305 | 332 | 300 | |
50 | 47 | 52 | 85 | 279 | 367 | 320 | |
65 | 57 | 63 | 103 | 330 | 383 | 320 | |
80 | 70 | 76 | 116 | 470 | 376 | 320 | |
100 | 92 | 98 | 156 | 546 | 472 | 350 | |
150 | 136 | 142 | 220 | 705 | 627 | 450 | |
200 | 174 | 180 | 270 | 832 | 760 | 550 | |

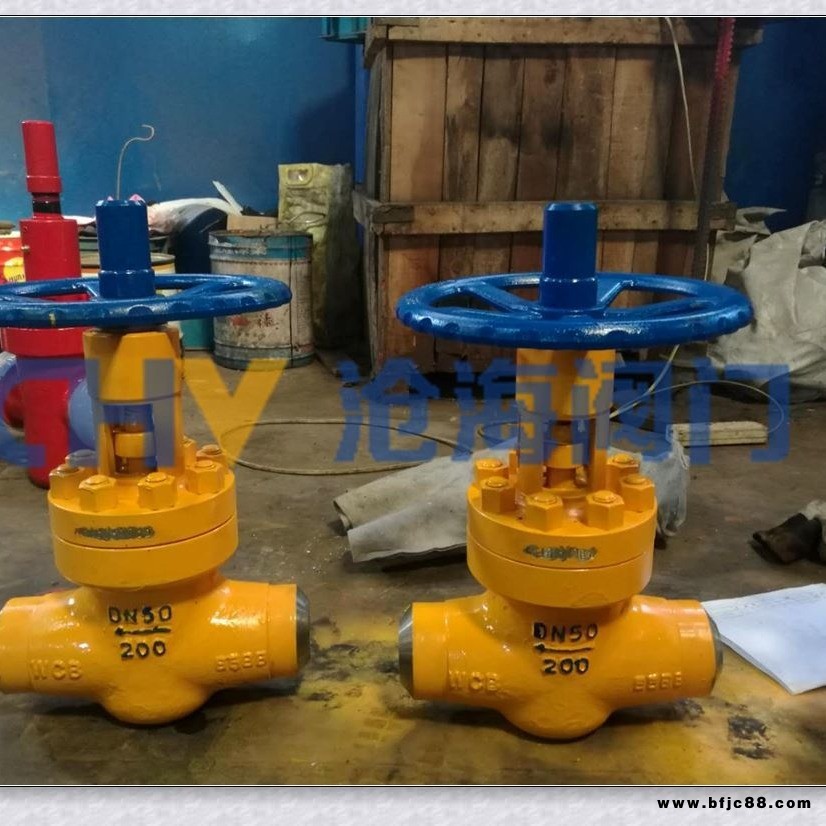

JT6B6Y高壓平衡式截止調節閥
|
