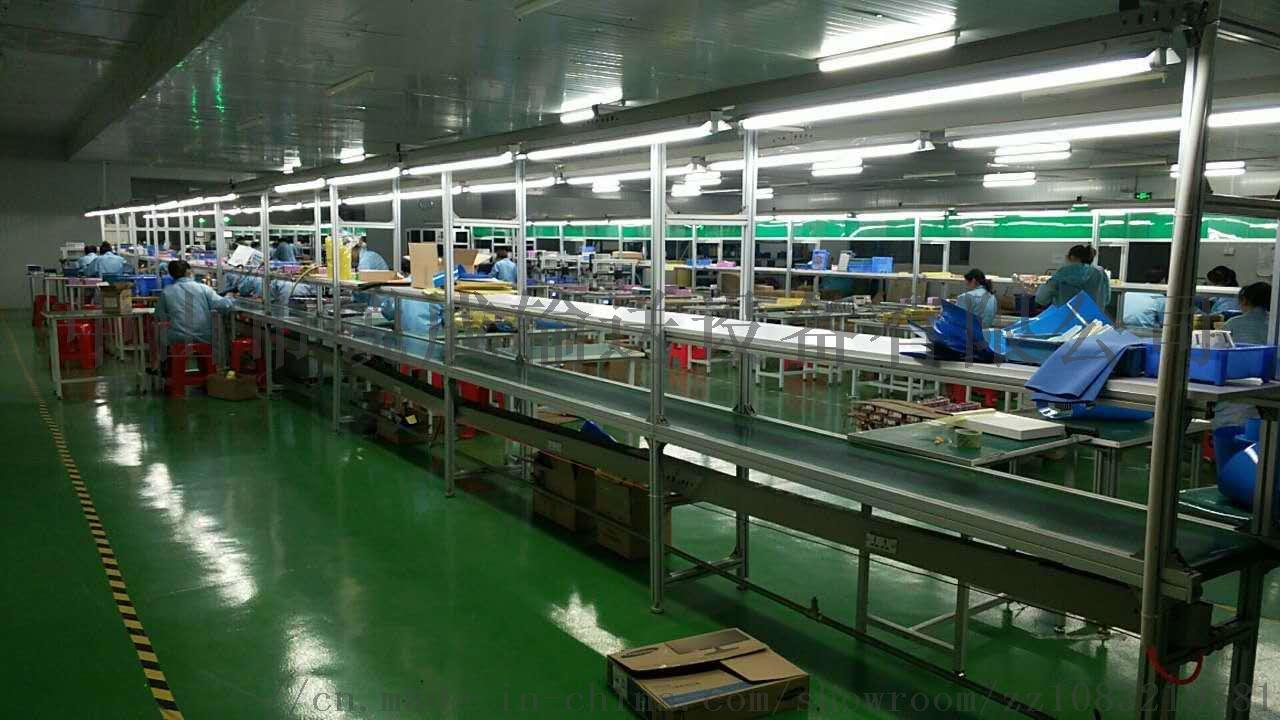

倍速鏈式組裝線
一、工程項目：倍速鏈式組裝線
二、規格參數：20000L×1580W×750Hmm
三、數量：1套
四、設備特點：工裝板輸送、鏈條傳動式、變頻調速
五、功能特點：本設備適用于各種燃氣具、電磁爐、彩電等小家電生產流水組裝作業的生產廠家，中小型物品的物流輸送，自動回板，簡單實用。動力系統采用變頻調速系統，性能穩定、 、操作簡單。
六、選材制作及說明：
1. 動力：2套動力采用臺灣合資產1.5KW的電機，WPS80型1：60的減速機，合資產2HP變頻器，變頻無級調速，線速度0—6M/min可調。
2. 機身、機架：機身采用差速鏈 異型鋁型材，規格為6000×100×118mm。機架均采用40×40×1.5mm方管焊接而成，支腳配鍍鋅可調腳杯；機頭機尾架采用40×50×1.5mm方形鋼管焊接而成，機頭機尾護板用1.2mm冷板彎軋成型，機身腳架2米一段。
3. 輸送鏈條：輸送鏈條采用差速鏈 半塑膠鏈條，全線兩邊四路共采用4條，每條長約40米。
4. 工裝板、阻擋器：工裝板規格為500×700×20（mm），采用18mm 木夾板制作，每塊板上鋪2mm綠色膠皮，全線共配54塊工裝板。2套QO-IV臥式阻擋器，22套QX-II帶鎖阻擋器。全線共配22套腳踏開關。
5. 升降平移、過度裝置；采用深圳合資廠產六套 120W微型帶齒輪電機，傳動帶12條采用3mm帶導條止防滑皮帶。四套升降平移氣缸采用四導柱頂升 氣缸。
6. 燈架、照明：H型燈架設在機架上，選用40×20×1.5mm的方管焊接而成，連接機身上每2m一個架用2000×50×25×1.0mm噴塑線槽連接電源，照明選用T5節能燈28W單支燈管支架，每1.4米安裝一支T5節能燈支架，雙邊順線布置。
7. 隔板、二層臺：設在燈架中間，支撐采用40x40角鋼，每2米一段；臺板采用 15mm壓縮板，面貼綠色防火板，寬500mm，中間一路上下兩層順線鋪設。
8. 風扇：設在燈架頂部中間一路布置，每2000mm安裝一臺千葉牌360°搖頭16"樓低風扇，全線共配9臺風扇。
9. 工藝卡：在燈架上兩邊設兩路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊A4透明膠套。
10. 氣管：設在燈架頂上兩側；采用4分鍍鋅管，每米配一組三通加快速插頭，雙邊使用。腳架下中間設一路氣管，采用4分鍍鋅管，每氣缸位配一組三通加快速插頭，雙邊氣缸使用。
11. 風批掛鉤：設在光管支架旁邊，采用30×28專用鋁合金滑槽，配尼龍滑輪，每米工位配一個。
12. 工作電源：采用2000×50×25×1.0mm鍍鋅線槽，設在機身下，兩路兩邊安裝方型三、二位插座（每米/工位安裝一個）。
13. 電器控制：全線電氣控制由一個配電箱完成，整個系統采用PLC控制，其中工作電源分左右兩路控制，照明系統采用四路式控制，即隔一支亮一支控制，用戶可根據實際應用控制照明方式，減少資源浪費。
14. 機體顏色：機頭尾表面采用電腦白色噴塑，其它為鋁合金原色。
