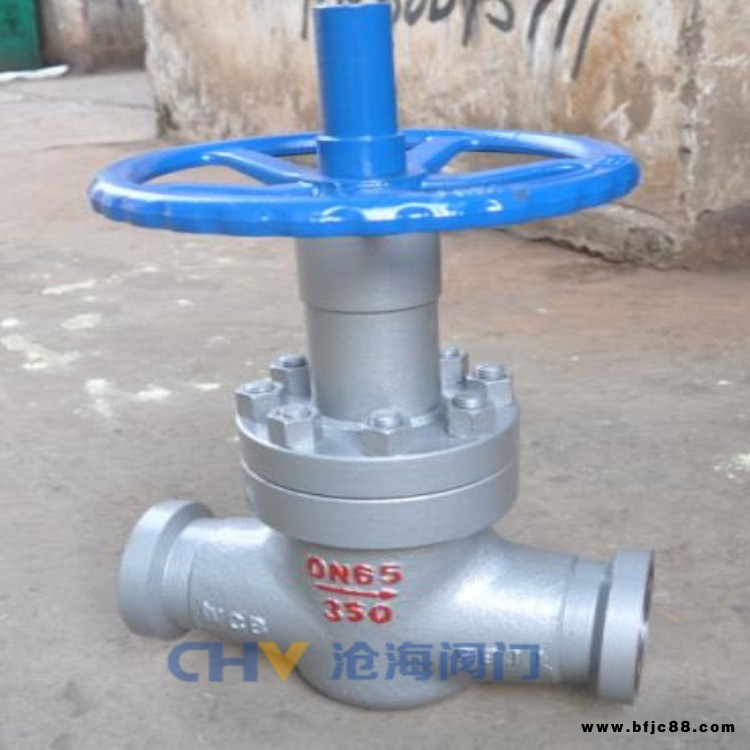

CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥

一、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥工作原理

閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針?lè)较蛐D(zhuǎn)手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針?lè)较蛐D(zhuǎn)手柄時則相反。

閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。

該閥也可作閉路裝置，順時針?lè)较蛐D(zhuǎn)手柄即為關閉，逆時針轉時則為開啟。

二、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥適用范圍

該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。

三、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥性能規范

四、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥采用標準

閥門制造：GB12235

結構長度：GB/T12221-1989

法蘭端：GB/T9113-2000

五、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥主要零件材料

六、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥結構圖

七、CHVJ滄海JL86Y-160高壓卡箍式節流截止閥/平衡式節流截止閥使用保養及注意事項

1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。

2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。

3、關閉閥門時嚴禁使用加力桿。

4、產品使用過程中，要定期向油杯內注入定量潤滑脂。

5、如因易損件損壞而泄漏，要及時更換易損件。

6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。

7、閥門儲存停用期間，應將閥瓣處于關閉位置，*存放應置于通風干燥處，定期檢查保養。
