• 絕緣接頭

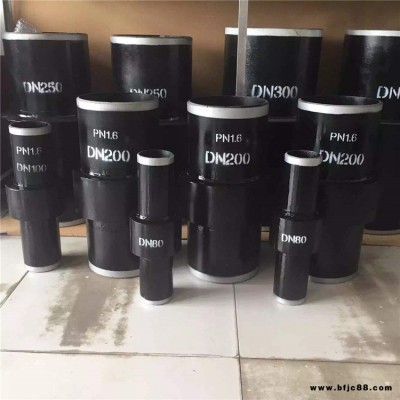

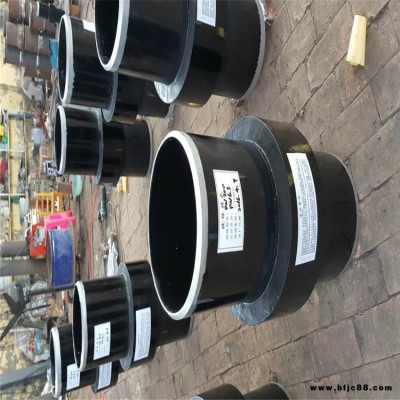

• 絕緣接頭是對同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管等。

• 中文名

• 絕緣接頭

• 尺寸規格

• DN15～DN1200

• 壓力等級

• PN1.0～PN40Mpa

• 制造標準

• SY/T0516-2008

•


• 絕緣接頭是根據絕緣法蘭在使用中存在的問題進行改進的換代產品，是鋼質管道陰極保護系統中必不可少的重要壓力元件，廣泛應用于鋼制管道的陰極保護系統。

•


• 技術參數

•


• 使用壽命：與管線相同； 適用介質：油、氣、水、化工原料、礦漿適用。

•


• 質量要求

•


• 絕緣強度：2500V 50Hz 1分鐘無擊穿或起電弧； 絕緣阻值：直流1000V 阻值≥6MΩ；?水壓試驗壓力：設計壓力1.5倍； 氣密試驗壓力：等同設計壓力； 無損檢測：按照JB4730-94所有對接接頭 ?射線探傷，其它承壓焊縫 ?磁粉探傷； 坡口：采用API5L標準。

•


• 分類

•


• 鋼軌絕緣接頭

• 一種高強度鋼軌絕緣接頭，是在相接兩鋼軌端部放置軌端絕緣件，而槽型絕緣板夾裝在接頭兩側，兩塊加強型魚尾板安裝在絕緣板的凹槽內，然后用高強度螺栓貫入接頭預留孔擰緊而成。 種絕緣板是網狀玻璃布槽型絕緣板，它的 、三、五、七層為糊狀絕緣膠， 、六層為網狀玻璃布，第四層為加厚玻璃布； 種絕緣板是電熱片槽型絕緣板，它的 、三、五、七層為絕緣膠膜， 、六層為玻璃布，第四層為帶孔的電熱片。

• 母預絕緣接頭

• 膠結絕緣接頭

• 管道絕緣接頭

•


• 構造和原理

•


• 整體式絕緣接頭由下面各零件組成：上、下管、套筒、絕緣件、密封件、絕緣涂層。在絕緣接頭的上、下管對接端面間，夾有絕緣件和密封件，形成具有絕緣性能的雙密封結構。套筒采用坡口焊接或與上導管直接焊接兩種形式，將絕緣件和上、下管牢固封裹在里 面，形成“密封容器”，從而既保證了良好的絕緣效果，又大大提高了絕緣結構的承壓能力。?[1]?

•


• 安裝要求

•


• 1.絕緣接頭安裝處50米內，避免有待焊死口；

• 2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線；?

•


•


• 絕緣接頭的密封系統由一個具有兩個側面的對稱的U形密封圈構成，它與絕緣接頭內部的剛性絕緣環緊密的組裝在一起，同時也被牢牢的擠壓在左右法蘭之間的那塊預先留好的空間內，從而達到 的密封效果，這種密封系統是專門為生產絕緣接頭而設計的，也是努瓦金公司的專利技術，這種絕緣接頭的密封技術通常被稱之為DSGS，雙重密封墊系統。?

• 絕緣接頭雙重密封墊系統的優點：

• 不需要精確的表面精加工或者特殊的機械公差，這種系統可以同時作用于兩個對稱的鍛件表面和金屬絕緣墊片之間，各個部件共同起作用來完成密封工作。

• 截面積較大的密封部件能夠承受壓力作用產生的一系列結構變形，由于密封環截面積很大，是液體在側漏之前，必須通過相當長的距離。

• 對于此密封系統而言，所有的絕緣墊被完全包裹，在受到突然壓降時，不會變形。

• 隨著管線系統壓力的增加密封系統會產生一個均衡的反向作用力，保證密封系統的受力平衡，壓力循環不會影響密封系統。

•


  ? ?
